起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KLD806

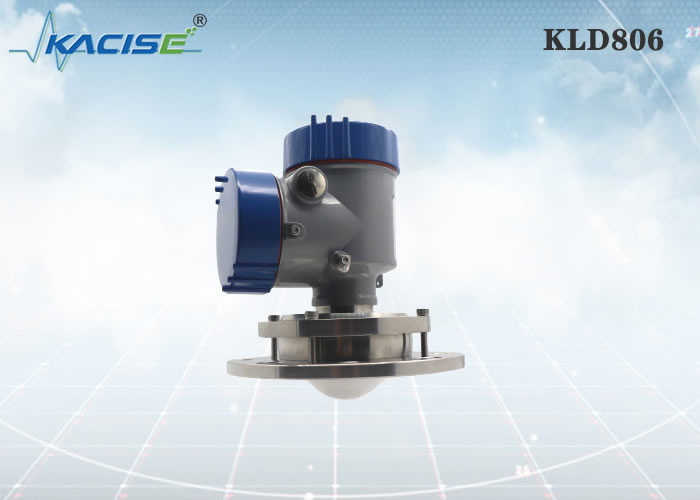

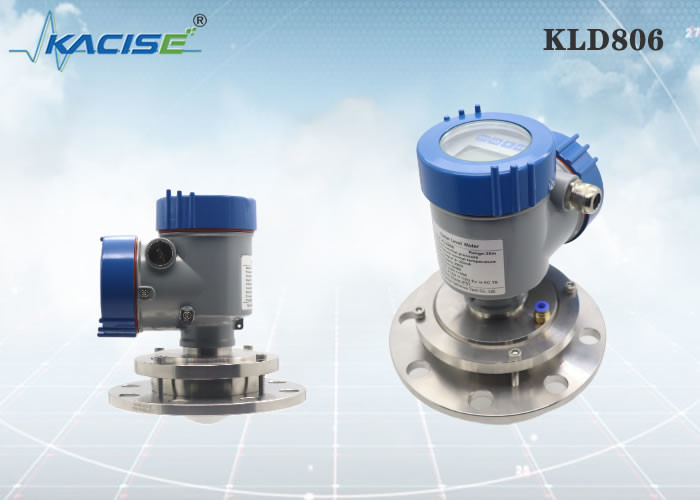

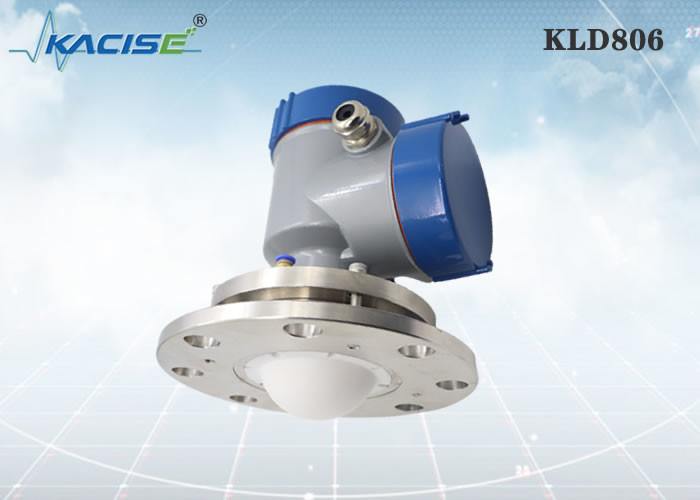

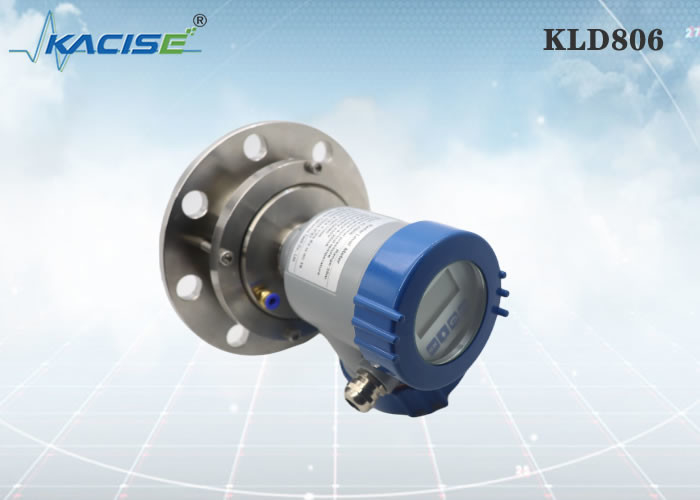

KLD806 フレンズ装置と小さなビームアングル付きのビーンレーダーレベルセンサー
紹介
ビームアングル
射線角は,レーダー波のエネルギー密度が最大値の半分に達する射線角である (幅3dB).マイクロ波 は 射線 の 範囲 を 超え て 信号 を 発信 し,妨害 する 物体 に よっ て 反射 さ れ ます.
アンテナの大きさが大きく,光束の角度αが小さくなるほど,干渉のエコーが少なくなる.
より正確な測定のために,内部装置 (制限スイッチ,温度センサー,ベース,真空リング,加熱コイル,バッフルなど) を設置しないでください.) 信号束の範囲内.
特徴
|
KLD806
|
中介:固体,貯蔵容器,プロセス容器 強い塵の適用 測定範囲:0.3m~10/20/30/60/100m プロセス接続:フレンズ ≥ DN100 プロセス温度: -40~110°C プロセス圧力: -0.1~0.3MPa アンテナサイズ:76mmレンズアンテナ (清掃はオプション) アンテナ材料:PTFE 精度: ±5mm 保護級:IP67 中央周波数: 80GHz 打ち上げ角度: 3° 電源: 2本の電線 /DC24V 4本の電線 /DC12~24V 4本のワイヤー /AC220V アルミ/プラスチック/不?? 鋼 信号出力: 2本のワイヤー /4...20mA/HART プロトコル 4ワイヤー 4...20mA/RS485 モッドバス |
サイズ
設置
設置要件
装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.
非常に複雑な作業条件下では,装置の設置地点を中心に半径20cmの領域に障害物がない場合,正常な動作が可能である.
装置の接続図:
設置スロールの最大高さ Hmax は,設置スロール直径 D と製品打ち上げ角度の大きさに依存する.
装置の接続が長すぎると レーダーの性能が悪くなる
サイズ
ケースの寸法
単位 mm:
生産量:
Xi'an Kacise Optronics Tech Co., Ltdは,自らをソリューションプロバイダーとメーカーとみなしています.私たちは最大限の柔軟性とOEM顧客のためのコスト最適化されたオファーを提供しています.
提供できるもの
この範囲には,カスタマイズされたシェルバージョン/色,スレッドタイプ ((Gスレッド/NPTスレッド),カスタマイズされたソフトウェア,プリント,マニュアル,カタログが含まれます.レーダーモジュールは確実に利用可能だ.
問い合わせを直接私たちに送ってください.
