起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KLD802
| 属性 | 価値 |
|---|---|
| 頻度 | 80GHz |
| 生産量 | 2本のワイヤー /4...20mA/HART プロトコル |
| 防爆 | エクシア IIC T6 Ga/Exd ia IIC T6 Gb |
| 保護 | IP67 |
| 範囲 | 0.1m100m |
| 中等 | 不腐食性液体,軽く腐食性液体 |
| プロセス圧力 | -0.1〜1.6MPa |
| 電源 | 2ワイヤ /DC24V 4ワイヤ /DC12~24V 4ワイヤ /AC220V |

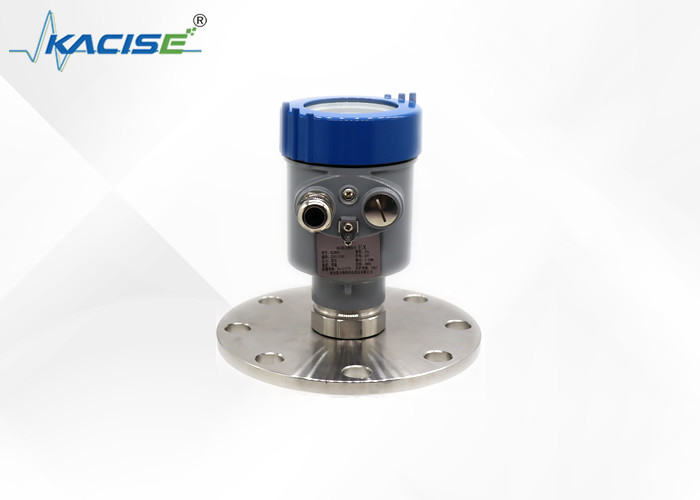

KLD802 80Gレーダーレベルメーカーは,周波数調節連続波 (FMCW) 技術を採用している.アンテナは高周波FMレーダー信号を発信し,そしてレーダー信号の周波数は線形的に増加します送信されたレーダー信号は,測定媒質に反射された後に同じアンテナによって受信されます.
レーダーアンテナは,微波パルスを送信し,テストされた媒体の表面に到達すると反射され,アンテナシステムに再び受信されます.信号は電路に伝送され,その後レベル信号に変換される..
| モデル | KLD802 |
|---|---|
| 中等 | 不腐食性液体,軽く腐食性液体 |
| 測定範囲 | 0.1m~10/20/30/60/100m |
| プロセス接続 | フレンズ ≥ DN80 |
| プロセス温度 | -40〜110°C |
| プロセス圧力 | -0.1〜1.6 MPa |

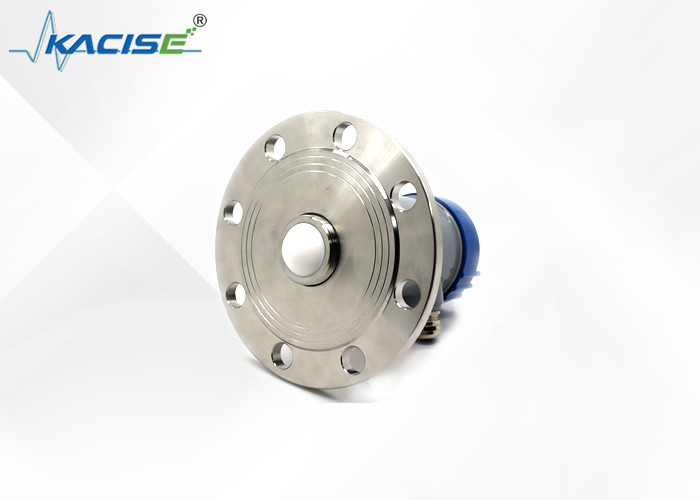

| アンテナの大きさ | 32mmのレンズアンテナ |
| アンテナ材料 | PTFE |
| 精度 | ±1mm (35m以下の範囲) ±5mm (35mから100mの範囲) |
| 保護クラス | P67 |
| 中心周波数 | 80GHz |
| 打ち上げ角度 | 3° |
| 電源 | 2ワイヤ /DC24V / 4ワイヤ /DC12~24V / 4ワイヤ /AC220V |
| ケース | アルミ/プラスチック/不?? 鋼 |
| 信号出力 | 2ワイヤ /4...20mA/HARTプロトコル 4ワイヤ /4...20mA/RS485 モッドバス |
装置を設置する際には,材料の入口の上に設置しないようにし,パドルを動かすなどの信号に影響を与える様々な物体を避けるようにしてください.
電力供給 (4?? 20) mA/HART ((2本のワイヤ):電源と出力電流の信号は2コアシールドケーブルを共有する.
(4?? 20) mA ((4ワイヤ/6ワイヤ):電源と電流信号には4コアの遮断ケーブルが使用されます.
RS485/モッドバス:電源は別々に電源を供給し,電源とデジタル信号には4コアのシールドケーブルが使用されます.
地元の電気装置の規制の要件を遵守してください! 従業員の健康と安全に関する地元の規制に従ってください.計器の電気部品のすべての操作は,正式な訓練を受けた専門家によって完了する必要があります..
この装置は,保護クラスIP66/67の要件を完全に満たしています.ケーブルシールヘッドの防水性を確認してください.
射線角は,レーダー波のエネルギー密度が最大値の半分に達する射線角である (幅3dB).微波 は 射線 の 範囲 を 超え て 信号 を 発信 し,干渉 する 物体 に よっ て 反射 さ れ ます.
