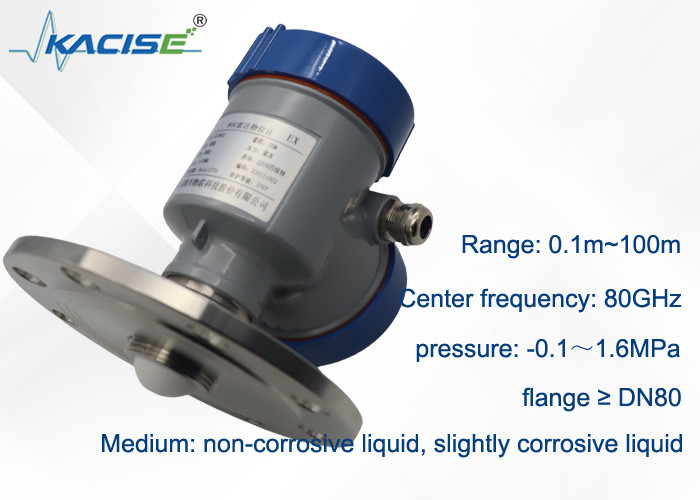

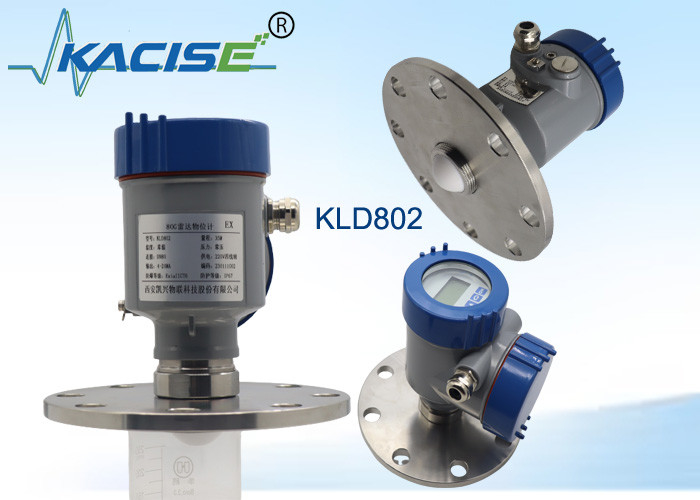

KLD802 OEM 80G 不接触レーダーレベルメージャー

KLD802 OEM 15m 80G RS485 非接触レーダーレベル送信機


KLD802 80Gレーダーレベルゲアは周波数調節連続波 (FMCW) 技術を採用している.アンテナは高周波FMレーダー信号を発信し,レーダー信号の周波数は線形的に増加する..送信されたレーダー信号は,同じアンテナによって受信され,測定基質によって反射される.同時に,送信信号周波数と受信信号周波数の周波数差は測定距離に比例する収集された周波数差信号は,反射されたエコーのスペクトルを得るため,フーリア変換 (FFT) にかけられます.測定する目標までの距離は,この基準に基づいて計算されます..

1商品の大きさ




2作業原理

レーダーアンテナは,微波パルスを送信し,テストされた媒体の表面に到達すると反射され,アンテナシステムに再び受信されます.信号は電路に伝送され,その後レベル信号に変換される.マイクロ波の伝達速度が非常に速いため,テストされた介質の表面へのマイクロ波伝達と反射回帰にかかる時間はほぼ0です.

わかった
3. 技術的特徴

毫米波レーダーで測定精度は ±2mm に達し,最小測定盲区は0.05mです.
小さめのアンテナの大きさにより,より多くの作業条件の測定が可能です.
異なるレンズアンテナ,より小さな打ち上げ角度,より集中したエネルギー,より強いエコー信号,および同じ産業および鉱山条件下で他のレーダー製品よりも高い信頼性.
粘着と凝縮の場合は通常使用できます.
ダイナミック信号範囲はより大きく,低ダイエレクトリック常量メディアの測定はより安定しています.
複数の測定モード,高速測定モードでのレーダー応答

4テクニカル仕様とモデル選択

5設置要件

装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.


6電気接続

電源
(4 〜 20) mA/HART ((2本のワイヤ)
電源と出力電流の信号は2コアのシールドケーブルを共有します. 特定の電源電圧範囲の技術データを参照してください.

(4×20) mA ((4本のワイヤ/6本のワイヤ)
電源は別々に供給する必要があります電源と電流信号のために4コア遮断ケーブルが使用されます (電流信号とRS485インターフェースは同時に出力できます)同期出力には6コアシールドケーブルが必要である).

RS485/モッドバス
電源とデジタル信号のために4コアシールドケーブルが使用されます. (現在の信号とRS485インターフェイスは同時に出力できます.,同期出力には6コアシールドケーブルが必要です).

7接続

8安全ガイド

地元の電気装置の規制の要件を遵守してください! 従業員の健康と安全に関する地元の規制に従ってください.計器の電気部品のすべての操作は,正式な訓練を受けた専門家によって完了する必要があります.製品仕様があなたの要件を満たしているかどうかを確認するために,インスチュームの名札を確認してください.電源電圧が計器の名札に記載されている要件に一致していることを確認してください..

9保護度

この計器は,保護クラスIP66/67の要件を完全に満たしています.ケーブルシールヘッドの防水性を確認してください.下記のように:

装置がIP67の要件を満たしていることを確認する方法:
密封頭が損傷していないことを確認します.
ケーブルが損傷していないか確認してください.
使用するケーブルが電気接続規則の要件を満たしていることを確認してください.
電気インターフェイスに入る前に,水はハウジングに流入しないように,ケーブルを曲がる 1を参照してください
2 を参照してください.
使用していない電気インターフェースを盲点プラグで接続してください. 3を参照してください.

10センサーの線形性

ビームアングル
射線角は,レーダー波のエネルギー密度が最大値 (幅3dB) の半分に達する射線角である.微波 は 射線 の 範囲 を 超え て 信号 を 発信 し,干渉 する 物体 に よっ て 反射 さ れ ます.





アンテナの大きさが大きいほど,光束の角度αが小さいほど,干渉のエコーが少なくなる.
より正確な測定のために,内部装置 (制限スイッチ,温度センサー,ベース,真空リング,加熱コイル,バッフルなど) を設置しないでください.) 信号束の範囲内.

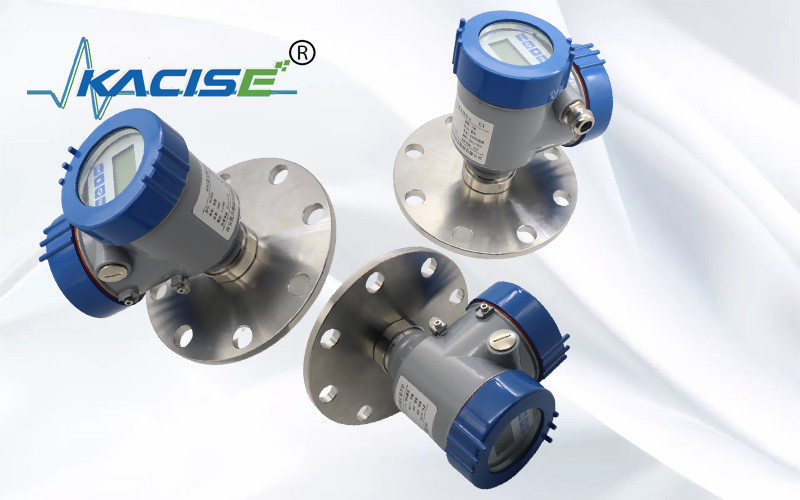

KLD800シリーズの製品ショー
