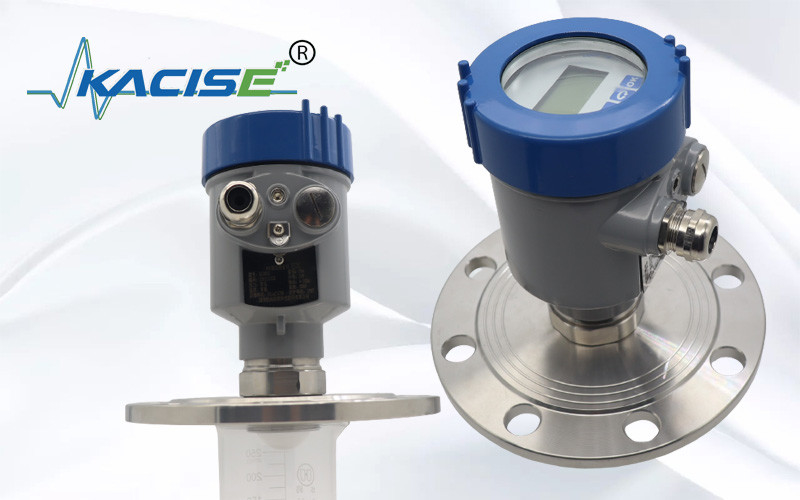

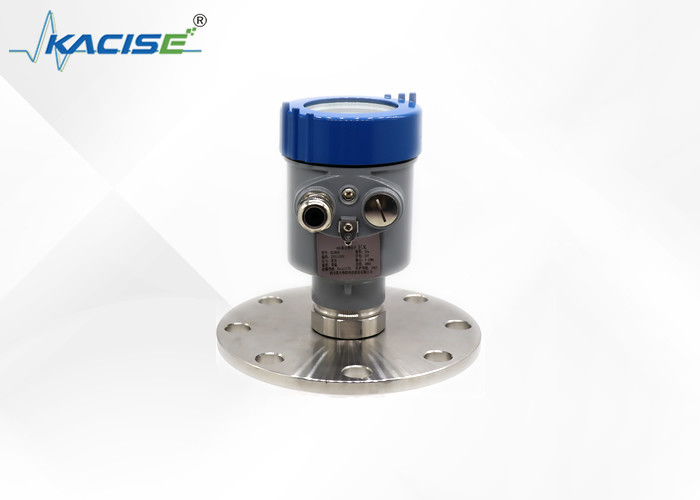

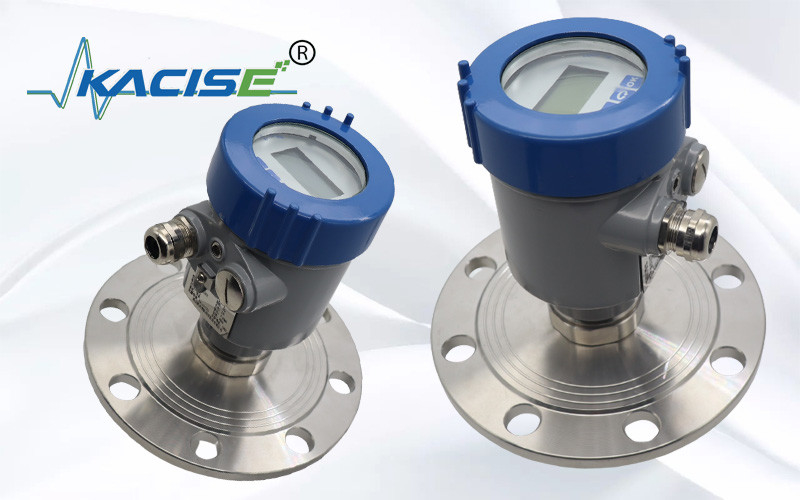

30m 高圧80G 軽く腐食性の高い液体用非接触レーダー液体レベルトランスミッター

高圧80G無接触レーダー液体レベルトランスミッタは 軽く腐食性のある液体を扱うのに最適なものです高圧下でも 30m までの液体レベルを正確に測定できます接触しない設計により,耐久性と正確な読み取りが要求される工業用アプリケーションで確保されます.

レーダーアンテナは,微波パルスを送信し,テストされた媒体の表面に到達すると反射され,アンテナシステムに再び受信されます.信号は電路に伝送され,その後レベル信号に変換される.マイクロ波の伝達速度が非常に速いため,微波の伝達が試された介質の表面まで,それから反射されるまでの時間はほぼ0です.

• ミリメートル波レーダーで測定精度は ±2mm に達し,最小測定盲区は 0.05m です.
• 小さめのアンテナサイズにより,より多くの作業条件の測定が可能です.
• レンズアンテナの多様性,より小さな打ち上げ角度,より集中したエネルギー,より強いエコー信号,および同じ産業および鉱山条件下で他のレーダー製品よりも高い信頼性.
• 浸透性が強く,粘着と凝縮の場合は通常使用できます.
• ダイナミック・シグナル範囲はより大きく,低ダイレクト系恒定媒体の測定はより安定している.
• 複数の測定モードで レーダー応答が高速測定モードで

装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.

電源

(4 〜 20) mA/HART ((2本のワイヤ)
電源と出力電流の信号は2コアのシールドケーブルを共有します. 特定の電源電圧範囲の技術データを参照してください.

(4×20) mA ((4本のワイヤ/6本のワイヤ)
電源は別々に供給する必要があります電源と電流信号のために4コア遮断ケーブルが使用されます (電流信号とRS485インターフェースは同時に出力できます)同期出力には6コアシールドケーブルが必要である).

RS485/モッドバス
電源とデジタル信号のために4コアシールドケーブルが使用されます. (現在の信号とRS485インターフェイスは同時に出力できます.,同期出力には6コアシールドケーブルが必要です).

この計器は,保護クラスIP66/67の要件を完全に満たしています.ケーブルシールヘッドの防水性を確認してください.下記のように:

装置がIP67の要件を満たしていることを確認する方法:

• 密封頭が損傷していないことを確認します.
• ケーブルが損傷していないか確認してください.
• 使用するケーブルが電気接続規則の要件を満たしていることを確認してください.
• 電気インターフェイスに入る前に,水がハウジングに流れないように,ケーブルを曲がり,参照 1
• 2 を参照してください.
• 使用していない電気インターフェースを盲点プラグで接続してください. 3を参照してください.

ビームアングル
射線角は,レーダー波のエネルギー密度が最大値の半分に達する射線角である (幅3dB).微波 は 射線 の 範囲 を 超え て 信号 を 発信 し,干渉 する 物体 に よっ て 反射 さ れ ます.

アンテナの大きさが大きいほど,光束の角度αが小さいほど,干渉のエコーが少なくなる.

より正確な測定のために,内部装置 (制限スイッチ,温度センサー,ベース,真空リング,加熱コイル,バッフルなど) を設置しないでください.) 信号束の範囲内.
