| 起源の場所: | 中国 |
| ブランド名: | KACISE |
| 証明: | CE,ISO9001 |
| モデル番号: | KLD801 |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | 200-800 |
| パッケージの詳細: | カートン箱 |
| 受渡し時間: | 5-7仕事日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram、Paypal |
| 供給の能力: | 10000PCS/MONTH |
| 頻度: | 80GHz | 出力: | /4...20mA/HARTの二線式の議定書 |
|---|---|---|---|
| 耐圧防爆: | Exia IIC T6 Ga/Exdのia IIC T6 GB | 保護: | IP67 |
| 範囲: | 0.1m~100m | 媒体: | 液体、非腐食性 |
| プロセス圧力: | -0.1~0.3 MPa | 電源: | 二線式の/DC24V |
| ハイライト: | 80G RS485のレーダーの水平なメートル,10mは水平な測定の送信機を搾り出す,ミルクのレーダーの水平な送信機 |
||

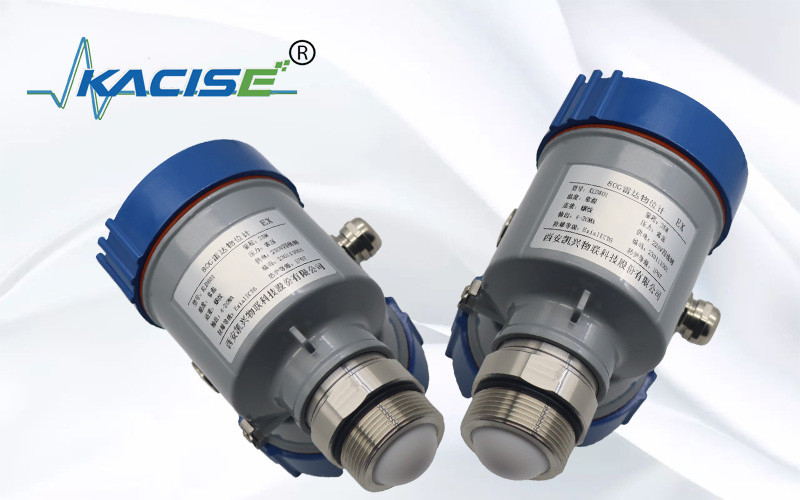

ミルク10mは測定80Gのレーダーの水平なメートルを水平にする
KLD801 80Gのレーダーのレベル ゲージは頻度によって調整されるモールス式電信符号波（FMCW）の技術を採用する。アンテナはレーダー信号の増加の高周波FMのレーダー信号および頻度を直線に出す。送信されたレーダー信号は同じアンテナによって測定された媒体によって反映の後で受け取られる。同時に、送信された信号の頻度と受け取られた信号の頻度の頻度違いは測定された間隔に比例している。集められた頻度相違信号は高速フーリエ変換（FFT）に反映されたエコーのスペクトルを得る服従し測定されるべきこれに基づいてターゲットへの間隔は計算される。
1.Product次元
2. 働き主義
反射し返されるレーダー・アンテナのtransmitesの狭いマイクロウェーブ脈拍アンテナ システムによって再度テストされ、受け取られた媒体の表面に達した場合。信号は電気回路に送信され、次に水平な信号に変えられる。マイクロウェーブの伝達速度がとても速いので、媒体の表面にマイクロウェーブ伝達に使用した時間はもどって来るほぼ0テストし、次に反映した。
3. 技術的な特徴
⚫ミリメートル波のレーダーは±2mmまで、測定の正確さ達することができ最低の測定の盲目の地帯は0.05mである。
⚫はより小さいアンテナ サイズ働く条件の測定を満たす。
⚫同じ産業および採鉱条件の下の他のレーダー プロダクトよりいろいろなレンズ アンテナ、小さい進水角度、集中されたエネルギー、強いエコー信号および高い信頼性。
⚫それにより強い浸透があり、付着および凝縮の場合には普通使用することができる。
⚫は動的信号の範囲より大きく、低い比誘電率媒体の測定はより安定している。
⚫の多数の測定モード、速い測定モードのレーダーの応答
4. 技術仕様そしてモデル選択
| 媒体 | 液体、非腐食性 |
| 測定範囲 | 0.05m~10/20/30/60/100m |
| プロセス関係 | G1 ½ A/1つの½ NPTの糸/フランジの≥ DN40 |
| プロセス温度 | -40~80℃ |
| プロセス圧力 | -0.1~0.3 MPa |
| アンテナ サイズ | 32mmレンズ アンテナ |
| アンテナ材料 | PTFE |
| 正確さ | ±1mm |
| 保護クラス | P67 |
| 中心周波数 | 80GHz |
| 進水角度 | 3° |
| 電源 | 二線式の/DC24V/四線式system/DC12~24V/四線式system/AC220V |
| 包装 | アルミニウム/プラスチック/ステンレス鋼 |
| 信号の出力 | /4...20mA/HARTの二線式の議定書 4線式:4… 20mA/RS485 Modbus |
5. 設置条件
器械を取付けた場合、物質的な入口の上のそれを取付けることを避け感動的なかい、等のような信号に、影響を与えるさまざまな目的を避けることを試みなさい。
6. 電気関係
電源
（4~20） mA/HART （2ワイヤー）
電源および出力電流信号の分け前2中心によって保護されるケーブル。特定の供給電圧の範囲の技術的なデータを参照しなさい。
（4~20） mA （4 wire/6ワイヤー）
電源は別に動力を与えられる必要があり4中心によって保護されるケーブルは電源および現在の信号（現在の信号およびRS485インターフェイスは同時に出力のためにである場合もあり使用される6中心によって保護されるケーブルは同時出力に要求される）。
RS485/Modbus
電源は別に動力を与えられる必要があり4中心によって保護されるケーブルは電源およびディジタル信号のために使用される。（現在の信号およびRS485インターフェイスは同時に出力である場合もあり6中心によって保護されるケーブルは同時出力に要求される）。
7.Connection
8.Safetyガイド
ローカル電気設置規則の条件を観察しなさい!人員の保健及び安全性のためのローカル規則に続きなさい。器械の電装品のすべての操作は形式的な訓練を受け取った専門家によって完了されなければならない。製品仕様書があなたの条件を満たすことを確認するために器械のネームプレートを点検しなさい。電源電圧が器械のネームプレートの条件に一貫していることを確認しなさい。
保護の9.Grade
この器械は十分に保護クラスIP66/67の条件を、保障するケーブルのシーリング頭部のwaterproofnessを満たす。下記に示されているように:
取付けがIP67の条件を満たすことを確認する方法:
密封の頭部が損なわれないことを確かめなさい。
ケーブルが傷つかないことを確かめなさい。
ことを電気関係の規則の条件を満たすのに使用されるケーブル確かめなさい。
電気インターフェイスを書き入れる前に、水がハウジングに流れないことを確認するためにケーブルを、見るかがませなさい①
ケーブル腺を、見るきつく締めなさい②
盲目のプラグが付いている未使用の電気インターフェイスを、見る差し込みなさい③
10.Sensor直線性
ビーム角
ビーム角は最大値（3dB幅）のレーダー波の範囲の半分のエネルギー密度 ビーム角である。マイクロウェーブはビーム範囲から信号を出し、干渉の目的によって反映することができる。
| レンズ アンテナ直径 |
Φ32mm レンズ アンテナ |
Φ42mm レンズ アンテナ |
Φ76mm レンズ アンテナ |
Φ74.7mm 空気パージが付いているレンズ アンテナ |
| ビーム角 | 7° | 6° | 3° | 3° |
より大きいアンテナ サイズおよびより小さいビーム角のα、より少ない干渉のエコーが発生すれば。
より正確な測定のために、信号のビームの範囲内の内蔵デバイスを（限界スイッチ、温度検出器、基盤、真空リング、ヒート・コイル、バッフル、等のような）取付けることを避けなさい。

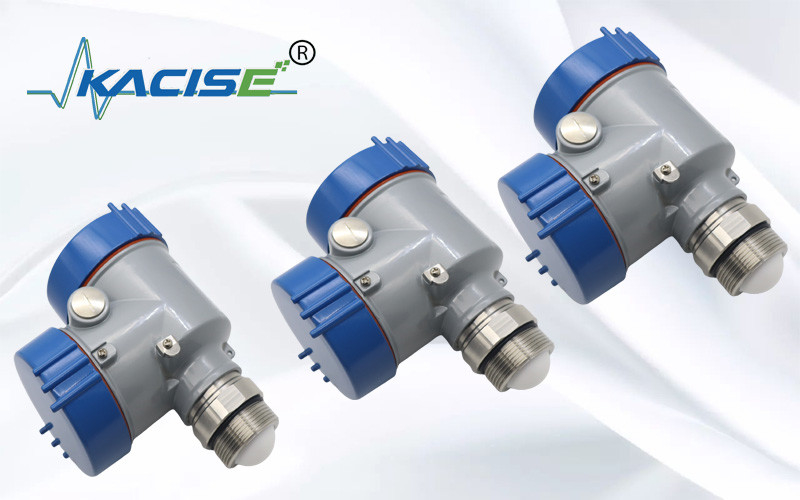

KLD800シリーズ プロダクト ショー
