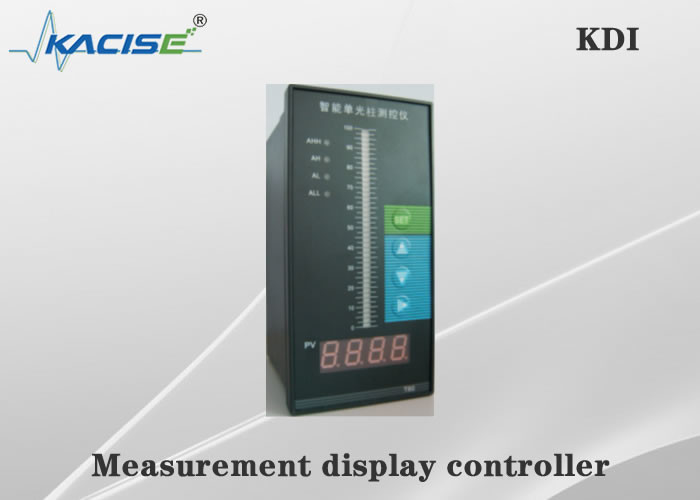

KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション

KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション

  • KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション
  • KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション
KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション
商品の詳細:
起源の場所: 中国
ブランド名: Kacise
モデル番号: KDI
お支払配送条件:
最小注文数量: 1
価格: Negotiable
パッケージの詳細: カートン
受渡し時間: 5-8の仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 100+
連絡先
詳細製品概要
パラメーター: 次の表を参照してください
ハイライト:

デジタル表示装置のコントローラー20mA

,

KDIデジタル表示装置のコントローラー

,

30mmデジタルのフルード レベルのコントローラー

KDIシリーズ デジタル表示装置のコントローラー

導入
KDIシリーズ表示制御装置は測定のために適して、マイクロプロセッサを使用して処理するさまざまな温度、圧力、液体レベル、長さ、等デジタルの制御はさまざまな非線形信号の極めて正確な線形訂正を可能にする。

KDIシリーズ ライト コラムの表示制御装置デジタル測定の表示およびアナログの測定の表示を統合するため。それは正確に実時間測定の価値を表示し、制御するためにデジタルLED表示を採用する。同時に、それは実時間測定値をはっきりそして直観的に表示するために高精度の40ライン ライト コラムの表示を採用する。それは他の測定変数と比較するために便利、直観的である。

KDIシリーズ表示制御装置はユーザーに器械の内部変数の配置インターフェイスを(を含む入力タイプ、計算モード、出力パラメータ、通信パラメータ、等)開ける。

KDIシリーズ表示制御装置は多数のインデックス番号の入力の間で転換できる。高度のジャンパーなしの技術によって、入力インデックス番号を変えるときジャンパーかスイッチを変える必要性がない。全体の器械の修正プロセスは動力を与えられる必要はない。ちょうどメートルのインデックス番号および関連変数を置けば、入力インデックス番号はオンラインで変えることができる。

KDIシリーズ表示制御装置は複数の機械コミュニケーションを、いろいろ標準的な連続双方向通信機能と、いろいろなコミュニケーション選択(RS-232C、RS-485、RS-422、等のような)、コミュニケーション ボード・レート300を選ぶことができる支える| 9600bpsは器械の内部変数自由に置かれる。それは理性的な管理システムを形作る連続入出力が付いているさまざまな装置と(コンピュータ、プログラマブル コントローラ、PLC、等のような)伝達し合うことができる。それは便利に多数の器械およびホスト コンピューターのネットワーク管理を実現できるWINDOWS'9 Xのプラットホームに基づいて一連のデータ収集装置およびすべての中国の産業制御コンフィギュレーションソフトウェアが装備されている。

特徴
·コンピュータ デジタル自動調整の新しい概念
·明確で、明確な測定の表示
· サポート複数の機械ネットワーク コミュニケーション、通信プロトコルは自由に置くことができる
·独特で完全な開いたユーザー定義 インターフェイス
·変数パワー永久的な保持および変数パスワード ロックを置きなさい
·十分にデジタル冷たい接続点の補償
·Multi-size外的な構造のサイズ
·ACおよびDCの転換の電源モード
変数

標準的な指示の温度検出器によって一致:

入力信号

インデクシング

いいえ。

決断 センサー 範囲
B 1

プラチナ30-プラチナ6ロジウム



400~1800℃
S 1 プラチナ10-プラチナ 0~1600℃
K 1 ニッケルのクロム ニッケルのケイ素 0~1300℃
E 1

ニッケルのクロム コンスタンタン



0~1000℃
J 1

鉄コンスタンタン



0~1200℃
T 0.1

銅コンスタンタン



-199.9~3200℃
Wre 1

タングステン3-タングステン25



0~2300℃
Pt100 1 プラチナ熱抵抗R0 = 100Ω -199~650℃
Pt100 0.1 プラチナ熱抵抗R0 = 100Ω -199.9~320.0℃
Cu50 0.1 銅の熱抵抗R0 = 50Ω -50.0~150.0℃



標準的な信号の送信機を使って:



入力信号

標準的な信号

範囲

入力抵抗 一致の送信機 測定範囲

さまざまなmV信号

0~10mA

4~20mA

0~5V

1~5V

30~350Ω

≥10MΩ

≤250Ω

≤250Ω

≥250KΩ

≥250KΩ

ホール送信機

DDZ-IIのタイプ器械と互換性がある

DDZ-IIIのタイプ器械と互換性がある

DDZ-IIのタイプ器械と互換性がある

DDZ-IIIのタイプ器械と互換性がある

遠隔圧力抵抗器と互換性がある

ユーザーのニーズに従って置きなさい。



範囲:

-1999~9999



主要な技術的な変数



入力信号 アナログ

抵抗:標準的な熱抵抗(Pt100、Cu50のような遠隔圧力抵抗)



ガルバニック カップル:標準的な熱電対(B、S、K、E、J、T、WRe、等)



現在:0~10mA、4~20mA、0~20mA、等(入れられたインピーダンス≤250Ω)
電圧:0~5V、1~5V、等(入れられたインピーダンス≥250Ω)

測定範囲 -1999~9999
正確さ 0.2% FS ±1 0.5% ±1
決断 1、0.1、0.01か0.001
温度修正 0~50
表示方法

-19999~9999測定値の表示

-19999~9999設定値の表示

0~100%の測定値ライト コラムの表示

LEDの作動の状態表示

軽いコラムの正確さ 軽いコラムの表示正確さは1%である
制御方式 バックラッシュとオン/オフ位置
出力信号

アナログ

出力



DC 0-5V (積載量≤250Ω)

DC 1~5V (積載量≤250Ω)

DC 0~10mA (積載量≤750Ω)

DC 4~20mA (積載量≤500Ω)

スイッチ

出力



リレー制御出力-バックラッシュとオン/オフ リレー

接点容量:AC220V/3A;DC24V/6A (抵抗負荷)



制御可能なケイ素出力SCR (制御可能な零交叉脈拍)は、制御可能なケイ素を誘発できる:400V/100A



半導体継電器の出力- SSR (半導体継電器の制御信号)の出力、6 | 24/30mA (電圧は調節することができない)

コミュニケーション

出力



インターフェイス モード-標準的な連続双方向通信インターフェイス:RS-485、RS-232C、RS-422、等。
供給の出力 DC24Vの積載量≤30mA
制御方式

任意1~4リミット制御、LEDの徴候。制御モードはバックラッシュとオン/オフ リレーである(ユーザーはそれを自由に置くことができる)



制御正確さ ±1
警報モード 1~4の限界警報、LEDの徴候を選ぶことができる。制御モードはバックラッシュとオン/オフ リレーである(ユーザーはそれを自由に置くことができる)
警報正確さ ±1
温度修正 0~5 0°Cデジタル温度の自動補償
変数設定

•パネルの接触タイプ出版物のキーのデジタル設定

•変数永久にいつ電源遮断に保持することである

•変数設定値パスワード ロック

保護方法

•入れられたループ切断警報(時熱電対か抵抗の入力)、リレー出力、LEDの徴候

•範囲警報の下の入れられたに/

•電圧自動調整の下の力

•働かせなさい異常に自動調整(番犬)を

オンライン コミュニケーション 通信プロトコルは二線式システム、three-wireシステムであるまたは4線式(例えばRS485、RS232C、RS422、等)はまたユーザーによって特に要求することができる。300から9 6のボード・レートは器械の内部変数によって0 0 b p s自由に置くことができる。インターフェイスおよび主要な単位は光電気で分かれて、コミュニケーション間隔は1.2 kmに達することができる。システムはマスター スレーブ コミュニケーション モードを採用する。全制御ループはホスト コンピューターとのコミュニケーションを実現できる1つの2 (3、4)中心ケーブルだけを必要とする。上部コンピュータは装置番号をユーザーによって置かれて呼ぶことができ各器械の場面をいつでも呼ぶ。データが、器械の内部変数を置くのに使用され。データ収集装置および産業制御ソフトウエアと装備されていて、それは多数の器械と1つ以上のマイクロコンピューター間のオンライン コミュニケーションを実現できる。
使用環境

•周囲温度0~5 0°C

•相対湿度の≤ 85 R H

•強い腐食性のガスを避けなさい

電源

正常なタイプ:

•A.C. 220 V + 10 - 1 5% (50 Hzの± 2Hzの線形動力源)

特別なタイプ:

•A.C. 90 | 260ボルト-スイッチ力

•D C 24 V ±2 V- -スイッチ電源

パワー消費量

•≤5 W (A.C. 220 Vの線形電源)

•≤4 W (A.C. 90 V~265 Vスイッチ電源)

•≤4 W (D C 4 Vの電源)

重量 420g (AC220Vの線形電源)



次元
ダイヤルの入り口のサイズ(mmで)

- C80.T880シリーズ(横のタイプ)



KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション 0

- C40シリーズ(横のタイプ)

KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション 1

- C70シリーズ(横のタイプ)

KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション 2

- C10シリーズ(横のタイプ)

KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション 3

- S80.ST80シリーズ(垂直)

KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション 4

- S40シリーズ(垂直)

KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション 5

- C90シリーズ

KDIシリーズ デジタル表示装置のコントローラー サポート多機械ネットワーク コミュニケーション 6

発注情報

モデル コード 記述
子供
出現の特徴

C

S



横の表示器械(ノート1)

縦の表示器械(ノート1)

次元

1

4

7

8

9



48 X48mm

96 x 48mm (横の) 48 X96mm (垂直)

72 x 72mm

160 x 80mm (横の) 80 X160mm ((垂直)

96 x 96mm

制御

01

03

04



測定の表示

二重リミット制御

4リミット制御か4つの限界警報出力(ノート2)

コミュニケーション方法               見なさい「コミュニケーション方法」を
出力             見なさい「器械出力方法」を
入力           見なさい「入れられたタイプ選択コード」を
最初警報方法

N

H

L



警報無し(省略することができる)

上限制御/警報(4つのリミット制御/警報2Hノート2)

低限制御/警報(4つのリミット制御/警報2Lノート2)

第2警報方法

N

H

L



警報無し(省略することができる)

上限制御/警報(4つのリミット制御/警報2Hノート2)

低限制御/警報(4つのリミット制御/警報2Lノート2)

供給の出力 P   DC24Vの供給の出力
電源

W

T

DC24Vの電源

AC90 | 265V電源(転換の電源)

AC220Vの電源(線形電源は省略することができる)
