起源の場所:
中国
ブランド名:
Kacise
モデル番号:
KDF1000
KDF1000超音波ドップラーの流れメートル
導入
KDF1000シリーズ流れメートルは自然な水、チャネル、またはパイプラインの水の速度そして流れを測定するプロダクトである。
流れメートルは2部に分けられる:ケーブルによって接続されるホスト、およびセンサー。
それはチャネルおよび川の水の速度そして流れを測定でき水位はセンサーの上より高い以上20 cmある。
それは管および排水渠の水の速度そして流れを測定できる。水位はセンサーの上より高い以上20 cmあり管の内部の直径は≥なる500のmm。
主義

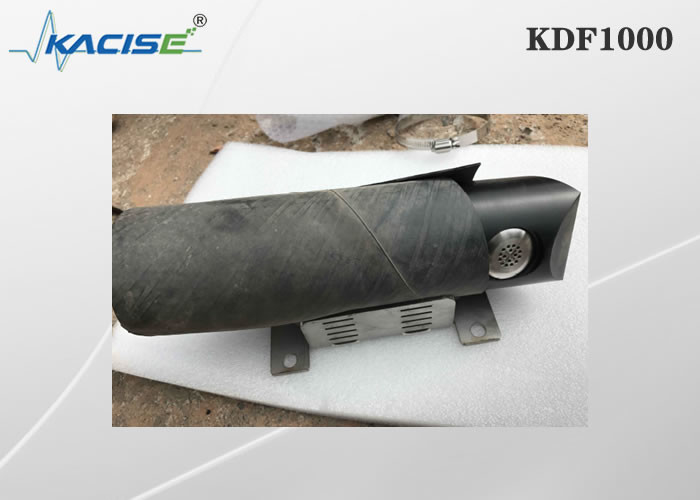

センサーは2つのトランスデューサー、1送信するおよび受け取る1を備えている。センサーがリバース フローの測定の前提の下で水流の方向に、すなわち、直面している時:
1。水がそれでもあるとき、受け取られた頻度は送信された頻度と同じである。
2。より速い流動度、より速く頻度が送信の頻度より高い受け入れセンサーによって受け取ったら。
3。より遅い流動度、ゆっくり頻度が受け入れセンサーによって受け取ったら、送信の頻度より高い。
水流の方向に沿うセンサーの手段時:
1。水がそれでもあるとき、受け取られた頻度は送信された頻度と同じである。
2。より速い流動度、より速く頻度が受け入れセンサーによって受け取ったら、送信された頻度より低い。
3。より遅い流動度、ゆっくり頻度が受け入れセンサーによって受け取ったら、送信の頻度より低い。
上から、水流の速度および方向は計算することができる。
センサーは取付けおよび使用の間に直接水流の方向に直面したにちがいない。
技術的な変数
| 構造 | 割れたタイプ; |
| 測定のタイプ | 速度、流れ、水深、水温 |
| 保護レベル | IP68 |
| 目的 | オンライン測定 |
| 速度の測定の範囲 | 標準的な構成は0.03m/s~5.00m/s （センサーの上の水深である:20cm）;他の流動度の範囲はカスタマイズすることができる。 |
| 流動度の測定の決断 | 1mm/s; |
| 速度の測定の正確さは流れる | 測定された流れ速度の±2~4%; |
| 水深の測定 | 0.02m~10.00m; |
| 決断 | 2mm |
| 正確さ | ±0.5%; |
| 温度較差 | 0~60ºC; |
| 決断 | 0.1ºC; |
| 流動度の範囲 | 10リットル/sec~99999999立方メートル/時間 |
| 電源 | 、12VDC電池式; |
| 出力信号（電池式） | RS485; |
| RS485出力信号の内容 | 流動度、即時の流れ、累積流れ、水位、温度 |
| 出力信号（外部電源） | 4-20mA; |
| 4-20ma出力信号の内容 | 即時の流れ |
| 無線伝送機能 | 任意付属品、移動式GPRSによる背景のサーバー ソフトウェアへのデータ伝送。顧客を持っている固定IPアドレスのサーバー、かリースされた雲サーバーを必要としなさい。 |
| センサーと送信機間のケーブル長 | 10メートル; |
| タイプのテストされた水路 | 管、チャネル、自然な流れ、川; |
| 液体PHの条件 | 6-8間の水素イオン濃度指数、センサーに非腐食性。 |
| 液体の温度の条件 | 0~50℃ |
| 液体圧力条件 | 自然環境の1つの標準大気圧 |
| 流量計のための電源 | 11~14VDCの流れは250mAである。 |
| 連続的な働くパワー消費量 | 14V×250ma=14V×0.25A=3.50W. |
標準的な測定の状態
力の後で、流動度および流動度は60秒後に出力であり、それからデータは出力15-20秒毎にである。
標準的な測定の州では、センサーは直接ホストによって接続する485の信号を送りホストは2種類のデータを出力する:485インターフェイスを通した流動度そして流動度。
