起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:

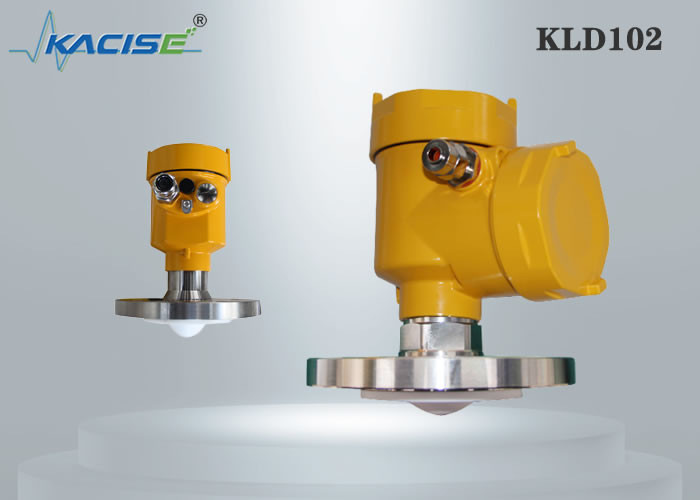

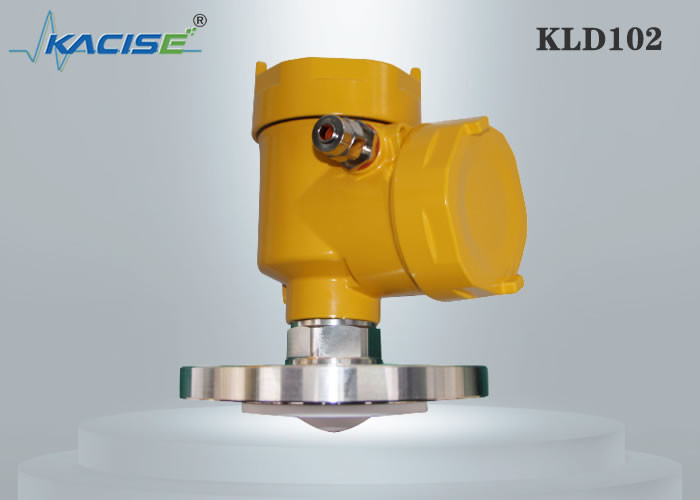

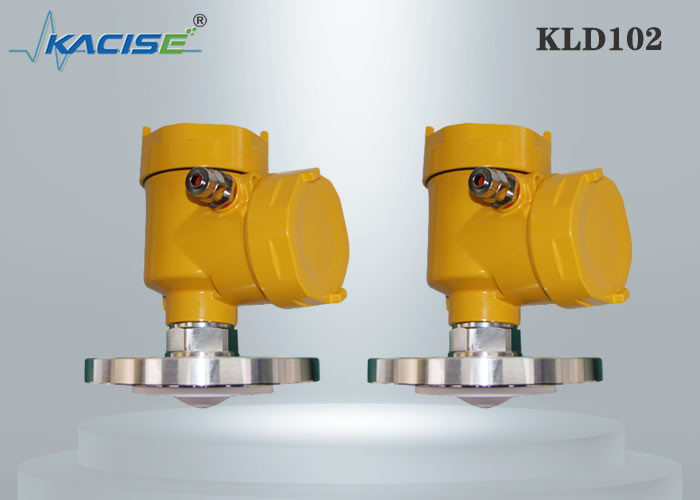

KLD102
80G FMレーダーレベルメーター
原則:
FM連続波レーダーレベル計の基本原理は,レーダーはタンクの上部に電磁波を放出します.電磁波は レーダーに受信され 媒体が反射した後に受信信号と送信信号間の周波数差 δf は,介質表面からの距離 R に比例する.R=C (速度) *δf (周波数差) /2/K (周波数調節傾斜)光速Cと周波数調節傾きKが知られているので周波数差 δf を推定して,レーダー設置位置から材料表面までの距離 R を得ることができる.タンクの既知の総高さから,レーダーから材料表面までの空間距離 (空の高さと呼ばれる) を引いて,材料レベルの高さを得ます.
特徴:
1ミリメートル波レーダー,測定精度は ±1mmまで,最小盲点は0.1m.
2より小さなアンテナの大きさにより,より多くの作業条件の測定が可能です.
3異なるレンズアンテナ,より小さな打ち上げ角度,より集中したエネルギー,より強い反響信号,同じ産業と鉱山条件下で,他のレーダー製品と比較してより高い信頼性があります.
4より強い浸透性により,粘着や凝縮状態でも普通に使用できます.
5ダイナミック・シグナル範囲はより大きく,低介電常体の測定はより安定している.
6様々な測定モードで,高速測定モードでのレーダー反応時間は1S未満です.
技術パラメータ
| 測定媒体は | 液体 |
| 測定範囲 | 0.1m~30m |
| プロセス接続 | フレンズ ≥DN80 |
| プロセス温度 | -40〜200°C |
| プロセス圧力 | -0.1〜2.5 MPa |
| アンテナの大きさ | 44mmのレンズアンテナ |
| アンテナ材料 | PTFE |
| 精度 | ±2mm |
| 保護レベル | IP67 |
| 中心周波数 | 80GHz |
| 打ち上げ角度 | 6° |
| 電源 |
2本の電線系/DC24V 4ワイヤシステム/AC220V 6線システム/DC12-24V |
| シェル | アルミニウム/プラスチック/不?? 鋼 |
| 信号出力 | 2本のワイヤーシステム/4...20mA/HARTプロトコル 4ワイヤーシステム/4...20mA/HARTプロトコル 6ワイヤーシステム/4...20mA/HARTプロトコル |
コミュニケーションとデバッグ
計器はフィールドでのLDMを通じてデバッグされ,オプションのホストコンピュータソフトウェアでPC側でもデバッグすることができます.計器とPCの接続は以下のとおりです:
通信する:
1. USBからRS485シリアルケーブル (四線システム)
2. USBからTLTシリアルケーブル (二線システム)
3通信のためにUSBからハートモデム (二線システム)
4携帯電話のBluetoothデバッグにより 現場でのデバッグは より安全で便利です
54Gネットワーク,リモートモジュールを通してリモートデバッグ.
製品サイズ (単位:mm)
フィールドアプリケーション
