起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KLD103

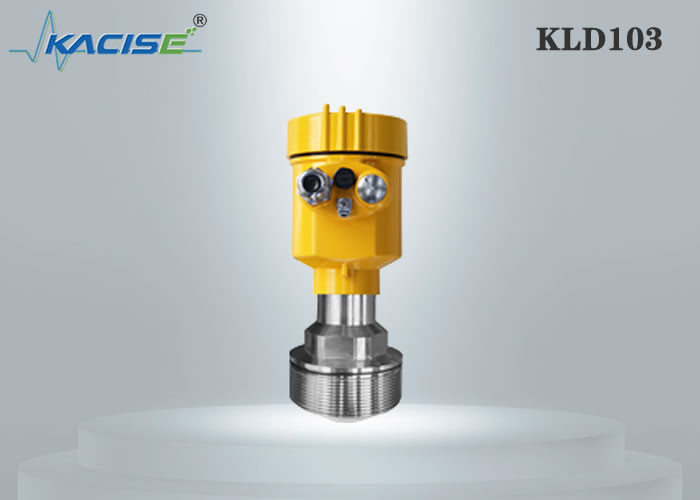

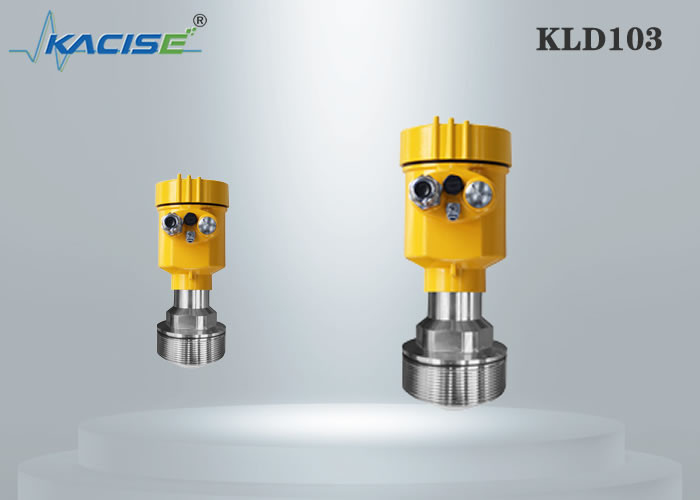

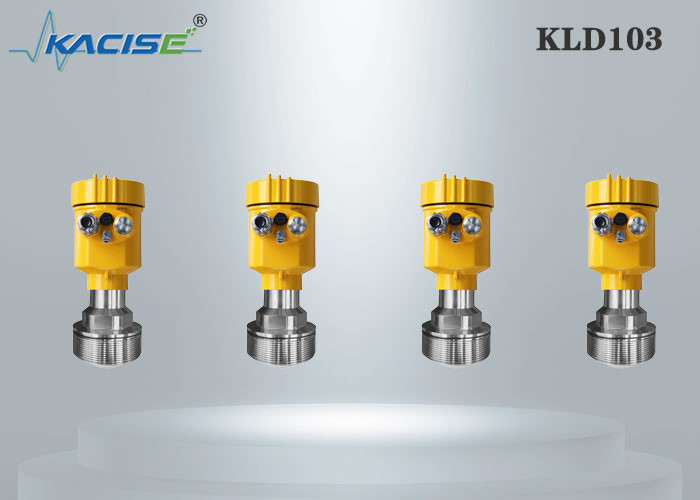

80G FMのレーダーの水平なメートル
測定の主義
レーダー信号はプロダクト表面から反映されるアンテナで出、時間t.後に受け取った。使用されるレーダーの主義はFMCW （頻度によって調整されるモールス式電信符号波）である。
FMCWレーダーは頻度が測定段階の間に直線に増加する高周波信号を送信する（頻度広がりを呼んだ）。信号はdがプロダクト表面への間隔であり、cがプロダクトの上のガスの光速であるところで、測定の表面に反映されて出、タイム・ディレイ、t.の遅れ時間、t=2d/cと受け取った。
それ以上の信号処理のために相違は実際の送信された頻度および受け取られた頻度からΔf計算される。相違は間隔に正比例している。
大きい頻度相違は大きい間隔に逆の場合も同じ対応する。頻度相違Δfは高速フーリエ変換（FFT）によって頻度スペクトルに変形し、それからスペクトルからの間隔は計算される。タンク高さと測定された間隔の違いからの水平な結果。
レーダー–利点一目で
ほとんど維持
–無接触
–可動部分無し
– recalibration無し
多くの取付けで使用しなさい
–プロセス状態によって変化しない
の高さの正確さ
の長さの測定範囲100つのm
の高さの圧力（> 2000のpsi）
の高さの温度（>800 °F）
の高さの信頼性（SIL 2及び3）
技術的な変数
| 測定媒体 | 液体 |
| 測定範囲 | 0.3~150m |
| プロセス関係 | フランジ≥DN80 /Thread G3 A |
| プロセス温度 | -40~200℃/-40-110℃ （Athread） |
| プロセス圧力 | -0.1~1.0 MPa |
| アンテナ サイズ | 76mmレンズ アンテナ |
| アンテナ材料 | PTFE |
| 正確さ | ±2mm |
| 保護レベル | IP67 |
| 中心周波数 | 80GHz |
| 進水角度 | 3° |
| 動力源 |
二線式system/DC24V 四線式system/AC220V 6ワイヤーsystem/DC12-24V |
| 貝 | アルミニウム/プラスチック/ステンレス鋼 |
| 信号の出力 | 二線式system/4… 20mA/HART議定書 四線式system/4… 20mA/HART議定書 6ワイヤーsystem/4… 20mA/HART議定書 |
プロダクト サイズ（単位:mm）
分野の塗布
