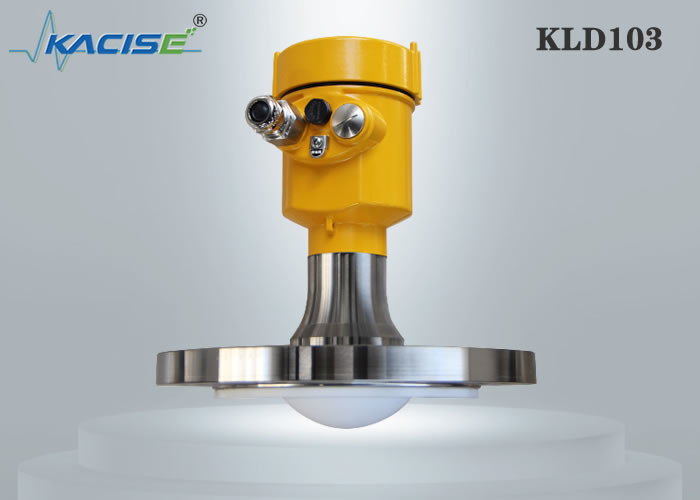

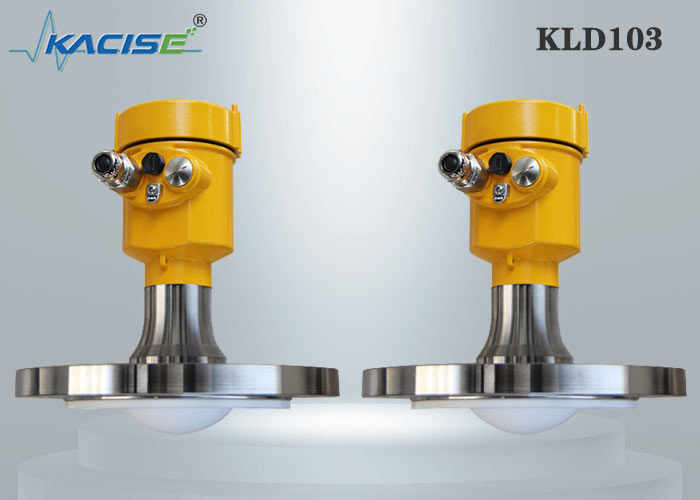

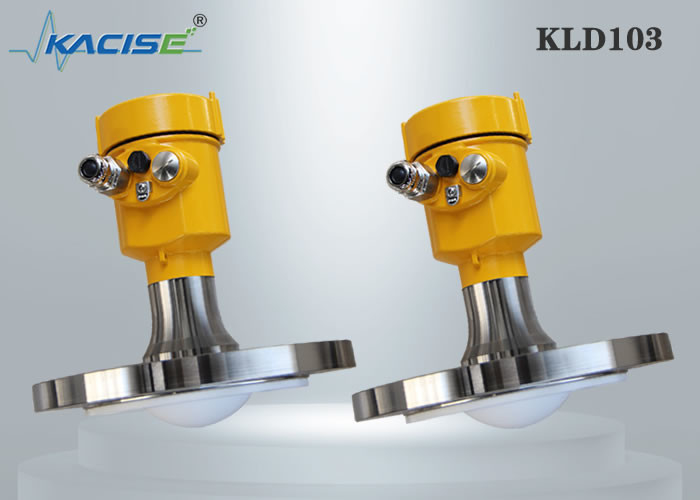

KLD103高精度のフルード レベルのメートルのレーダーの水位の送信機

KLD103高精度のフルード レベルのメートルのレーダーの水位の送信機

レーダーの水位の送信機

フルード レベルのメートル0.2m

流動レーダーの水平な送信機

起源の場所:

中国

ブランド名:

KACISE

証明:

CE

モデル番号:

KLD103

連絡 ください
引金 を 求め て ください
製品詳細
測定媒体:
液体
測定範囲:
0.2m~30m
プロセス接続:
フランジ≥DN80 /Thread G3 A
プロセス温度:
-40~200℃/-40-110℃ (Athread)
プロセス圧力:
-0.1~1.0 MPa
アンテナサイズ:
76mmレンズ アンテナ
アンテナ材料:
PTFE
正確さ:
±2mm
保護レベル:
IP67
進水角度:
ハイライト:

レーダーの水位の送信機

,

フルード レベルのメートル0.2m

,

流動レーダーの水平な送信機

支払いと送料の条件
最小注文数量
1
価格
交渉可能
パッケージの詳細
カートン
受渡し時間
5-8の仕事日
支払条件
L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力
100+
製品説明

80G FMのレーダーの水平なメートル

測定の主義
レーダー信号はプロダクト表面から反映されるアンテナで出、時間t.後に受け取った。使用されるレーダーの主義はFMCW (頻度によって調整されるモールス式電信符号波)である。
FMCWレーダーは頻度が測定段階の間に直線に増加する高周波信号を送信する(頻度広がりを呼んだ)。信号はdがプロダクト表面への間隔であり、cがプロダクトの上のガスの光速であるところで、測定の表面に反映されて出、タイム・ディレイ、t.の遅れ時間、t=2d/cと受け取った。
それ以上の信号処理のために相違は実際の送信された頻度および受け取られた頻度からΔf計算される。相違は間隔に正比例している。
大きい頻度相違は大きい間隔に逆の場合も同じ対応する。頻度相違Δfは高速フーリエ変換(FFT)によって頻度スペクトルに変形し、それからスペクトルからの間隔は計算される。タンク高さと測定された間隔の違いからの水平な結果。



KLD103高精度のフルード レベルのメートルのレーダーの水位の送信機 0

  1. 送信機
  2. ミキサー
  3. アンテナ
  4. 頻度の変更が遠のけるために比例しているプロダクト表面への間隔、
  5. タイム・ディレイ差動Δt
  6. 差動頻度、Δf
  7. 送信される頻度
  8. 受け取られる頻度
  9. 頻度
  10. 時間

KLD103シリーズFMレーダーの水平なメートルの主な利点は次の通りある:

  • 自己開発するCMOSのミリメートル波の無線周波数の破片に基づいて、それはより密集した無線周波数の構造、より高いSN比およびより小さい酸欠海域を実現する。
  • 5GHz作動の帯域幅はプロダクトはより高い測定の決断および測定の正確さがあることを可能にする。
  • 最も狭い3°アンテナ ビーム角は、設置環境の干渉器械にあまり影響し、取付けはより便利である。
  • 固体表面のより短い波長そしてよりよい反射の特性。
  • サポート遠隔デバッギングおよび遠隔改善、待ち時間を減らし、仕事の効率を改善するため。
  • 現地の人員の保守作業のために便利なサポート携帯電話のBluetoothのダバッギング。

技術的な変数

測定媒体 液体
測定範囲 0.2m~30m
プロセス関係 フランジ≥DN80 /Thread G3 A
プロセス温度 -40~200℃/-40-110℃ (Athread)
プロセス圧力 -0.1~1.0 MPa
アンテナ サイズ 76mmレンズ アンテナ
アンテナ材料 PTFE
正確さ ±2mm
保護レベル IP67
中心周波数 80GHz
進水角度
動力源

二線式system/DC24V

四線式system/AC220V

6ワイヤーsystem/DC12-24V

アルミニウム/プラスチック/ステンレス鋼
信号の出力 二線式system/4… 20mA/HART議定書
四線式system/4… 20mA/HART議定書
6ワイヤーsystem/4… 20mA/HART議定書



プロダクト サイズ(単位:mm)



KLD103高精度のフルード レベルのメートルのレーダーの水位の送信機 1









KLD103高精度のフルード レベルのメートルのレーダーの水位の送信機 2

分野の塗布



KLD103高精度のフルード レベルのメートルのレーダーの水位の送信機 3



KLD103高精度のフルード レベルのメートルのレーダーの水位の送信機 4KLD103高精度のフルード レベルのメートルのレーダーの水位の送信機 5
