起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KLD104

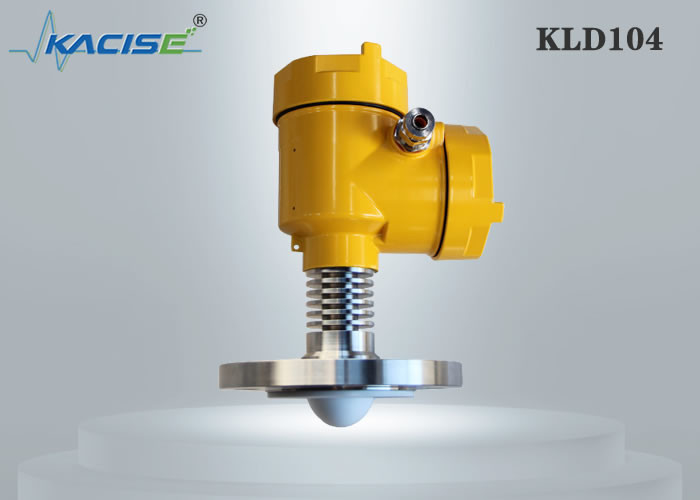

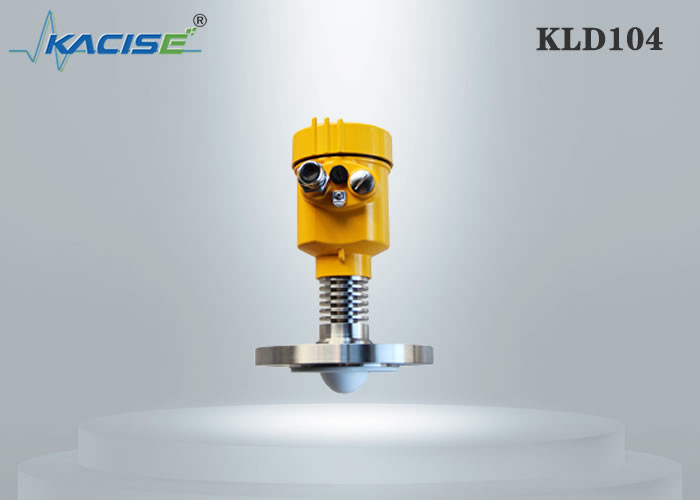

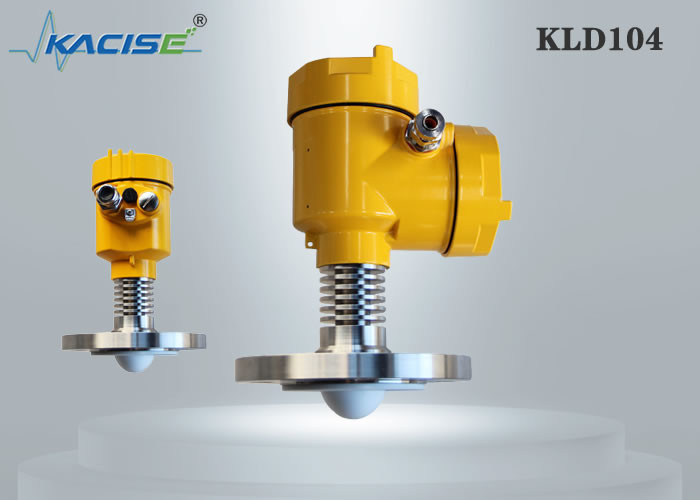

80G FMのレーダーの水平なメートル
主義:
FMのモールス式電信符号波 レーダーのレベル ゲージの一般原則はレーダーがタンクの上の電磁波を出す、電磁波はレーダーによって媒体によって反映の後で受け取られることであり。受け取られた信号と送信された信号間の頻度相違のδfは媒体の表面からの間隔Rに比例している:R=C （速度） *δf （頻度相違の）/2/K （周波数変調斜面）。次にC光速および周波数変調斜面Kが知られているのでからの物質的な表面、そしてタンクの知られていた総高さによるへの間隔Rをレーダーの設置位置得るために、頻度相違のδfは引く物質的なレベルの高さを得るためにレーダーからの物質的な表面への空間的な間隔を（空の高さと言われる）推定することができる。
特徴:
1. ±1mmまでのの測定の正確さのミリメートル波 レーダー、および0.1mの最低の不感区域。
2。より小さいアンテナ サイズは働く条件の測定を満たす。
3.いろいろなレンズ アンテナに、より小さい進水角度、より集中されたエネルギーのより強いエコー信号に、他のレーダー プロダクトと比較される同じ産業および採鉱条件の下でより高い信頼性がある。
4。より強いpenetrabilityを使うと、それは付着および凝縮があっても普通使用することができる。
5。動的信号の範囲はより大きく、低い比誘電率媒体の測定はより安定している。
6.速い測定モードのいろいろな測定モードは、レーダーの点爆時間1Sよりより少しである。
技術的な変数
| 測定媒体 | 液体 |
| 測定範囲 | 0.1m~30m |
| プロセス関係 | フランジ≥DN80 |
| プロセス温度 | -40~200℃ |
| プロセス圧力 | -0.1~2.5 MPa |
| アンテナ サイズ | 44mmレンズ アンテナ |
| アンテナ材料 | PTFE |
| 正確さ | ±2mm |
| 保護レベル | IP67 |
| 中心周波数 | 80GHz |
| 進水角度 | 6° |
| 動力源 |
二線式system/DC24V 四線式system/AC220V 6ワイヤーsystem/DC12-24V |
| 貝 | アルミニウム/プラスチック/ステンレス鋼 |
| 信号の出力 | 二線式system/4… 20mA/HART議定書 四線式system/4… 20mA/HART議定書 6ワイヤーsystem/4… 20mA/HART議定書 |
コミュニケーションおよびダバッギング
器械は分野のLDMによってデバッグしまた任意ホスト コンピューター ソフトウェアが付いているPCの側面でデバッグすることができる。メートルとPC間の関係は次の通りある:
と伝達し合うため:
1. RS485連続ケーブルへのUSB （4線式）;
2. TTLの連続ケーブル（二線式システム）へのUSB;
3.コミュニケーションのための雄鹿変復調装置（二線式システム）へのUSB。
4。携帯電話のBluetoothのダバッギングによって、現地のダバッギングはより安全、より便利である。
5. 4Gネットワーク、遠隔モジュールを通した遠隔ダバッギング。
プロダクト サイズ（単位:mm）
分野の塗布
