起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KLD801

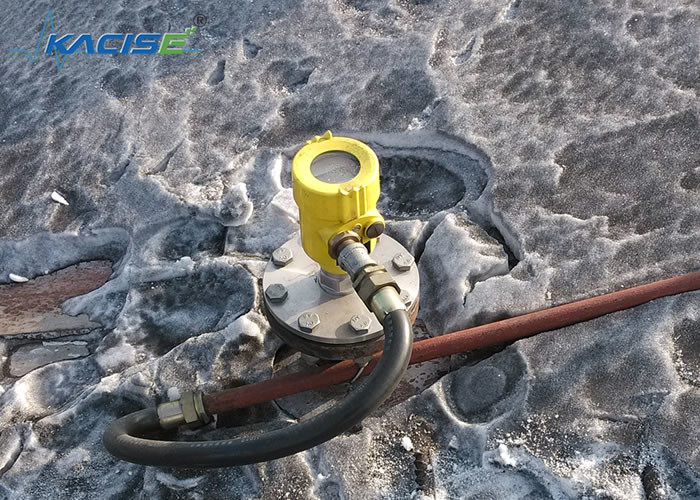

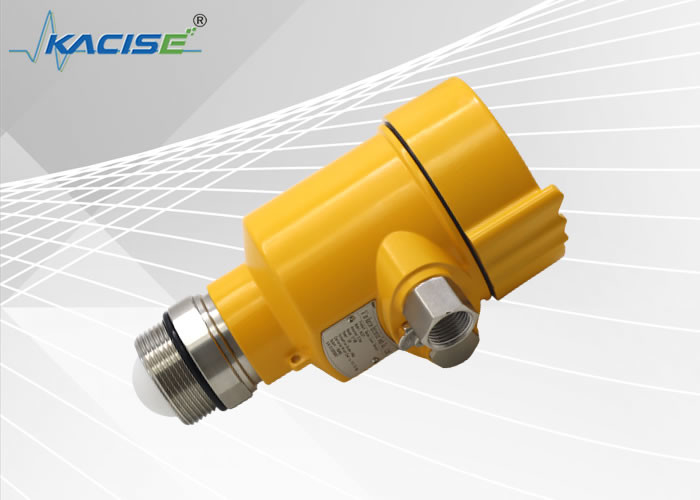

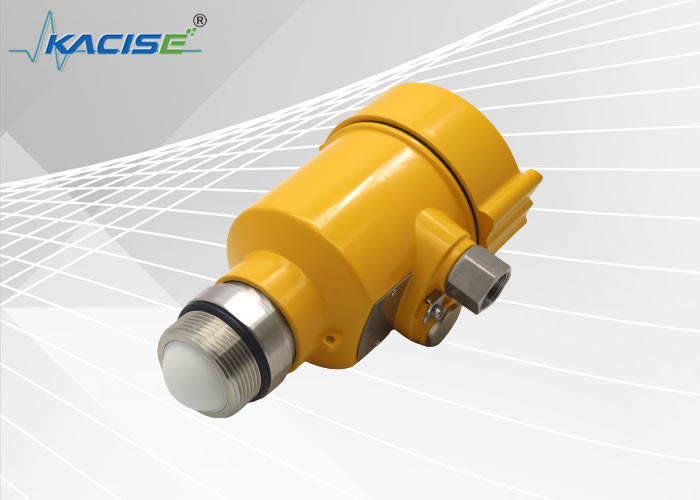

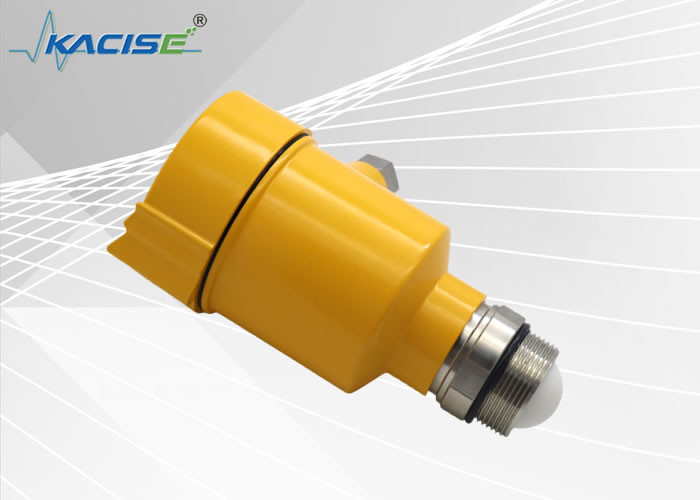

1. プロダクト概観
KLD80シリーズ プロダクトは76-81GHzで作動する頻度によって調整されるモールス式電信符号波（FMCW）のレーダー プロダクトであり四線式および二線式の適用を支える。多数モデルがある、プロダクトの最大射程は120mに達し不感区域は8cmに達することができる。より高い動作周波数およびより短い波長のために、それはソリッド ステート適用のために特に適している。レンズを通して電磁波を高い塵および粗い温度の環境（+200°C）で送受信する作業方法に独特な利点がある。器械はフランジか取付けを便利および容易にさせる通された固定を提供する。
KLD80シリーズFMレーダーの水平なメートルの主な利点は次の通りある:
コミュニケーションおよびダバッギング
器械は分野のLDMによってデバッグしまた任意ホスト コンピューター ソフトウェアが付いているPCの側面でデバッグすることができる。メートルとPC間の関係は次の通りある:
と伝達し合うため:
1. RS485連続ケーブルへのUSB （4線式）;
2. TTLの連続ケーブル（二線式システム）へのUSB;
3.コミュニケーションのための雄鹿変復調装置（二線式システム）へのUSB。
4。携帯電話のBluetoothのダバッギングによって、現地のダバッギングはより安全、より便利である。
5. 4Gネットワーク、遠隔モジュールを通した遠隔ダバッギング。
2.Product導入
 |
モデルKLD801 適用液体、弱い腐食性の液体 測定範囲0 10m プロセス関係の糸/フランジ アンテナ サイズ22mmレンズ アンテナ 正確さの± 2mm 保護等級IP67 耐圧防爆等級Exd IIC T6 GB 頻度76-81GHz 電源の二線式/四線式/ワイヤー システム6つ（DC24V/AC220V） 信号の出力4~20mA/HART/RS485 Modbus Bluetooth/5Gのリモート・ネットワークのダバッギングの表示しなさい/プログラミング プログラマー |
3.Technical指定
| 伝達頻度 | 76GHz~81GHz |
| 測定範囲 | 0~120m （液体） |
| 測定の正確さ | ±2mm |
| ビーム角 | 3°/6° |
| 使用される比誘電率の範囲 | ≥2 |
| 電源の範囲 |
DC24V/AC220V 2ワイヤーsystem/4ワイヤーsystem/6ワイヤー システム |
| コミュニケーション モード |
MODBUSバス 雄鹿 |
| 信号の出力 |
4~20mA+RS485 4~20mA |
| 欠陥の出力 | 3.8mA、4mA、20mA、21mAの把握 |
| 機側操作/プログラミング |
128の× 64のドット マトリクスdisplay/4ボタン ソフトウェアを置くことはホストによって装備することができる |
| 産業温度/湿気 |
T0:- 40~85℃/≤95%RH;T1:- 40~200℃; T2:- 40~500℃;T3:- 40~1000℃ |
| 貝材料 | 鋳造アルミ、ステンレス鋼 |
| アンテナ タイプ | レンズ アンテナ |
| プロセス圧力 | -0.1~2.5MPa |
| ケーブルの記入項目 | M20 * 1.5または1/2NPT |
| 推薦されたケーブル | AWG18または0.75mmの² |
| 保護のある程度 | IP67 |
| 耐圧防爆等級 | Exd IIC T6 GB |
| 設置方法 | 糸かフランジ |
| 純重量/総重量 | 任意構成 |
| 荷箱のサイズ | 任意構成 |
| 伝達頻度 | 76GHz~81GHz |
4.Structural次元
室温の管糸プロセス関係の構造のサイズの図式的な図表

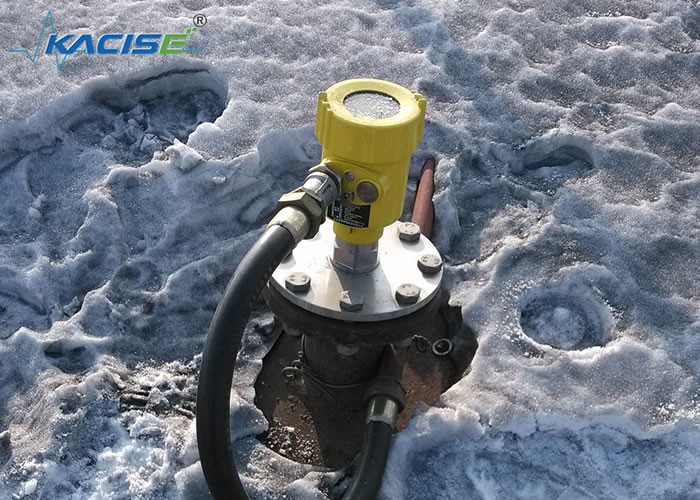

5. 取付け
取付けのための2ポイント:
（1）は物質的で水平な平面に垂直であることを保障するために目標資料のレベルを一直線に並べる;
（2）は偽のエコーを避ける。典型的な働く条件については次のポイントがつかめなさい。
●干渉の目的が、ビーム範囲内の梯子そしてステップのような、ないことを確認しなさい。
器械の設置位置の図5 – 1図式的な図表
●器械の取付けは図5-2に示すようにアンテナ ビームが供給の入口を避けることを、保障する。
供給の入口を避ける図5 – 2アンテナ ビーム
●器械は20cm容器の壁からの少なくとも取付けられる、図5-3に示すように間違った読書を、作り出すことは他では本当らしい。
注目:液体の測定の設置スプールは地面に垂直なべきである。
図5 – 3取付け容器の壁からの少なくとも20cm
●固体円錐形の容器はビームがタンク底でできるだけ指示されることを保障する、さもなければタンク底の測定の結果は図5-4に示すように不正確、かもしれない。
図5 –ビームがタンク底でできる限り指示されることを4つは円錐タンク保障する。
6. プロダクト配線図
6.1単一の部屋のエンクロージャ24VDCの電源四線式プロダクトの配線図
図四線式プロダクトの6-1の配線図
4線式の塗布では、4-20mAアナログ出力は24V電源ターミナルを除く2台の別々のターミナルである。同時に、PCまたは485インターフェイスを要求する場所との関係そしてダバッギングのために便利である4線式はまた485台の出力ターミナルを提供する。
6.2単一の部屋のエンクロージャ24VDCの電源二線式プロダクトの配線図
二線式プロダクトのFig.6-1配線図
二線式のシステム応用では、従来の電源ターミナル（4-20mA出力）に加える、器械はまたリモート・コントロールおよびデバッギングのための現在の主流IOT装置か透明な伝送機器によって接続してが便利であるシリアル通信 ターミナルを備えている。
モデル選択のテーブル
80GHz FMのレーダーの水平なメートル
| モデル | モデルKLD801 |
| 免許証 |
Pの標準的なタイプ（非耐圧防爆） 安全な私本質的に（Exia IIC T6 Ga） Dの防爆タイプ（Exd IIC T6 GB） |
| プロセス関係 |
G 1の½の糸 フランジDN50/304 BのフランジDN80/304 CのフランジDN100/304 DのフランジDN125/304 EのフランジDN150/304 Yの特別なカスタム化 |
| アンテナ タイプ/材料 |
P 22mmレンズ アンテナ Yの特別なカスタム化 |
| プロセス温度 |
Vの標準（- 40~120℃） Yの特別なカスタム化 |
| 電子単位 |
二線式2 （4-20） mA/24V DC 二線式3 （4-20） mA/24V DC/HART 四線式4 （4-20） mA/220V DC 四線式5 RS485/Modbus/24V DC 6 （4-20） mA/RS485 /24V DC 6ワイヤー二重出力 |
| 保護のエンクロージャ/ある程度 |
L Aluminium/IP67の単一キャビティ B Aluminium/IP67の倍キャビティ Jのステンレス鋼304/IP68単一キャビティ |
| ケーブルの引込線 |
M M20*1.5 Nの½ NPT |
