起源の場所:
中国（本土）
ブランド名:
KACISE
証明:
CE

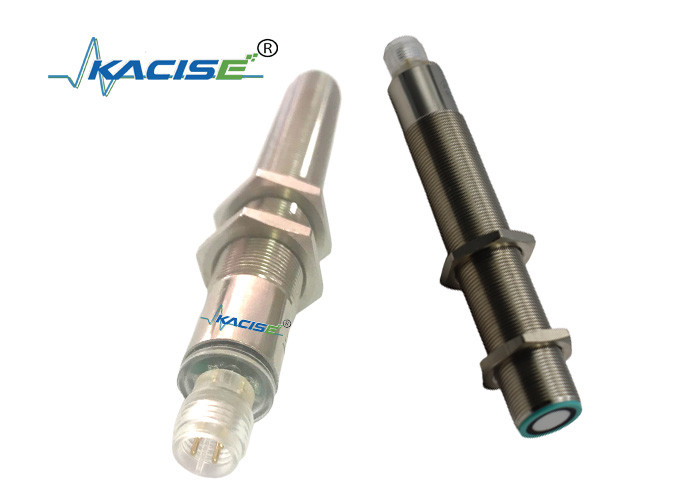

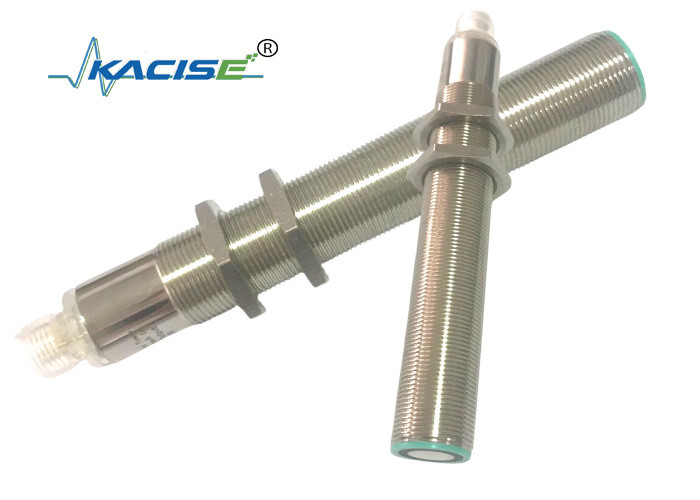

モデル番号:
M18 KUS1000
| 範囲の感知 | 100…1000のmm |
| 使用不可能な区域 | 0の… 100つのmm |
| 標準的なターゲット版 | 100つのmm X 100つのmm |
| トランスデューサーの頻度 | approx.220 kHz |
| 応答の遅れ | およそ50氏 |
| LEDの青 | パワー |
|
黄色いLED |
転換の州の徴候 点滅:検出されるプログラム機能目的 |
|
赤いLED |
永久に赤い:赤い間違い点滅する:プログラム機能は、検出されなくて反対する |
| 作動の電圧UB | 15の… 30ボルトDCのさざ波10% SS |
| 正価格販売供給現在のI0 | ≤ 45 mA |
| 入れられたタイプ | 1つのティーチインの入力 |
|
動作範囲A1:- UB… +1ボルトの動作範囲A2:+6ボルト… +UB |
|
| 入力インピーダンス:> 4.7 kΩ;ティーチイン プログラム脈拍:≥ 1 s |
| 出力タイプ | 1スイッチ出力E4、プログラム可能なNPN NO/NC |
| 評価される動作電流Ie | 200 mAの保護される短絡/積み過ぎ |
| デフォルト設定 | 転換ポイントA1:70mmの転換ポイントA2:800mm |
| 電圧低下 | ≤ 2.5 V |
| 繰り返し正確さ | ≤ 1% |
| 転換の頻度f | ≤ 13のHz |
| 範囲ヒステリシスH | 一定の作動の間隔の2% |
| 温度の影響 | フル・スケールの価値の±1.5% |
| 周囲温度 | -25… 70℃ （248… 343K） |
| 保管温度 | -40… 85℃ （233… 358K） |
| 関係 | V1コネクター（M12×1）の4ピン |
| 保護程度 | IP67 |
| 物質的なハウジング | 真鍮、nickel-plated |
| トランスデューサー |
エポキシ樹脂/空のガラス球の混合物; 泡ポリウレタン、カバーPBT |
超音波センサーは2つの教えやすい転換ポイントが付いているスイッチ出力を特色にする。これらはティーチインの入力に供給電圧の適用によって- UBまたは+ UB置かれる。供給電圧は少なくとも1 s.LEDsのためのティーチインの入力にセンサーがティーチインのプロシージャの間にターゲットを確認したかどうか示す適用されなければならない。転換ポイントA1は- UB、+UBのA2と教えられる。8つの出力機能は置くことができる。 力の後やっと間隔を置く転換ポイント。内部刻時機構は5分後に変わることができない力保証できる。転換ポイントを変えたいと思いなさいユーザーはでき力再始動の後で要求間隔を置くただ。
ティーチインの窓モード、normally-open機能
- 転換ポイントに近づく一定ターゲット
- - UBのティーチインの切換えポイントA1
- ずっと転換ポイントにターゲットを置きなさい
- ティーチインの切換えポイントA2との+ UB
ティーチインの窓モード、normally-closed機能
- ずっと転換ポイントにターゲットを置きなさい
- - UBのティーチインの切換えポイントA2
- 転換ポイントに近づく一定ターゲット
- ティーチインの切換えポイントA1との+ UB
ティーチインの切換えポイント、normally-open機能
- 転換ポイントに近づく一定ターゲット
- - UBのティーチインの切換えポイントA1
- 手を搭載するカバー センサーまたはすべての目的を取除くため
範囲の感知から
-ティーチインの切換えポイントA2との+ UB
ティーチインの切換えポイント、normally-closed機能
- 手を搭載するカバー センサーまたはすべてを取除くため
範囲の感知からの目的
- - UBのティーチインの切換えポイントA2
- 転換ポイントに近づく一定ターゲット
- ティーチインの切換えポイントA1との+ UB
TEAC-IN大きいヒステリシス間隔、normally-openモード
- 転換ポイントに近づく一定ターゲット
- ティーチインの切換えポイントA1との+ UB
- ずっと転換ポイントにターゲットを置きなさい
- - UBのティーチインの切換えポイントA2
TEAC-IN大きいヒステリシス間隔、normally-closedモード
- ずっと転換ポイントにターゲットを置きなさい
- ティーチインの切換えポイントA2との+ UB
- 転換ポイントに近づく一定ターゲット
- - UBのティーチインの切換えポイントA1
目的の存在のノーマル・オープン モードのティーチインの検出
- 手を搭載するカバー センサーまたはすべての目的をから取除くため
範囲の感知
- - UBのティーチインの切換えポイントA2
- 手を搭載するカバー センサーまたはすべての目的をから取除くため
範囲の感知
- ティーチインの切換えポイントA2との+ UB
目的の存在のティーチインの検出は普通モードを閉めた
- 手を搭載するカバー センサーまたはすべての目的を範囲の感知から取除くため
- +UBのティーチインの切換えポイントA2
- 手を搭載するカバー センサーまたはすべての目的を範囲の感知から取除くため
- - UBのティーチインの切換えポイントA2
切換えポイントのデフォルト設定
A1=blindの範囲、A2=nominalの間隔
| LED表示 | ||
| オペレーティング・モードへの依存の表示 | 赤いLED | 黄色いLED |
|
ティーチインの切換えポイント 検出される目的 目的は検出しなかった 不確かに反対しなさい（無効なティーチイン） |
フラッシュを離れて |
フラッシュ |
| 正常運営 | 転換の状態 | |
| 欠陥 | 前の状態 | |

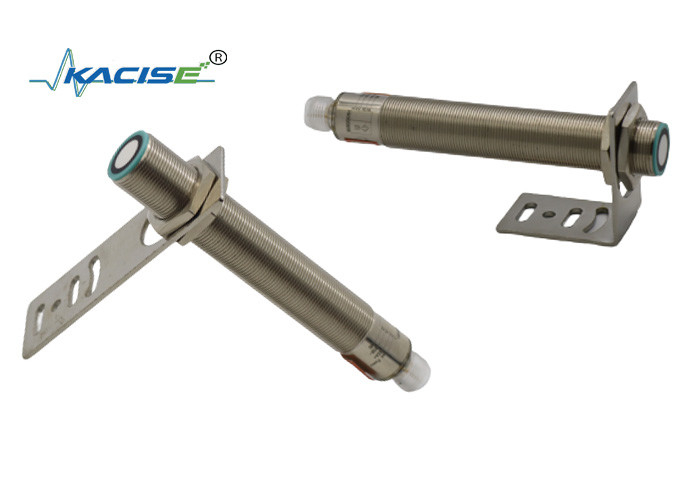

5.設置状態
センサーが0℃の下の環境の温度の落下に取付けられていれば、保護対策でよくするべきである。鋼鉄ナットを使用して直通の穴のセンサーの直接土台の場合には、それは収容の糸の中間で固定されなければならない。
