起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:

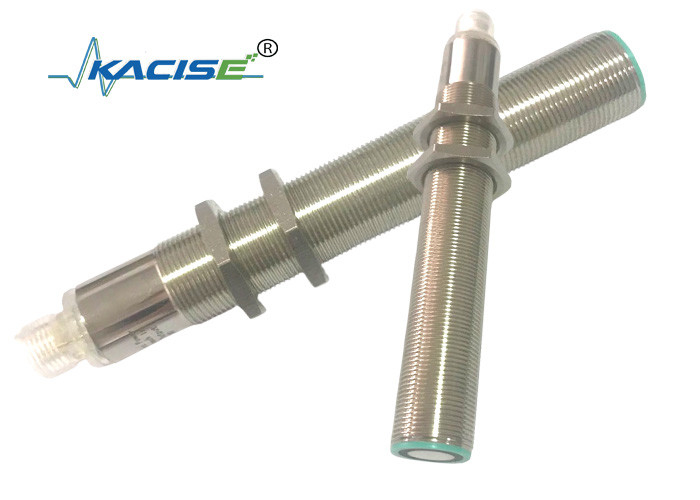

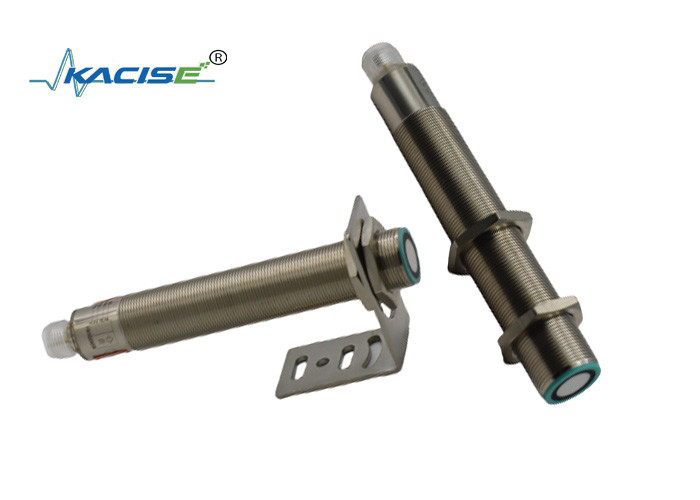

M18 KUS1000
| 属性 | 価値 |
|---|---|
| 製品 | 超音波距離センサー |
| 検出範囲 | 50mm~1000mm |
| トランスデューサーの周波数 | 40KHZ |
| 稼働電圧 | 24VDC |
| 限界電圧 | 3.6VDC~30VDC |
| IPグレード | IP67 |
| 生産量 | RS232/RS485 |
| 検出範囲 | 100...1000 mm |
| 使い切れない面積 | 0...100mm |
| 標準目標プレート | 100 mm × 100 mm |
| トランスデューサーの周波数 | 約220kHz |
| 応答遅延 | 約 50 ms |
| インディケーター | 地位の意味 |
|---|---|
| LEDブルー | 電源が入っている |
| LED 黄色 | 切り替え状態の表示 (点滅:プログラム機能オブジェクトが検出) |
| LED 赤 | 常紅色: エラー 閃き: プログラム機能,オブジェクトは検出されていません |
| 稼働電圧 UB | 15...30V DC,リップル 10%SS |
| 無負荷電流 I0 | ≤ 45 mA |
| 入力タイプ | 1 TEACH-IN インプット |
| 操作範囲 | A1: -UB...+1 V,A2: +6 V...+UB |
| 入力インペダンス | > 4.7 kΩ |
| TEACH-IN プログラム パルス | ≥1秒 |
| 出力型 | 1 スイッチ出力 E4,NPN NO/NC,プログラム可能 |
| 定位電流 Ie | 200 mA 短回路/過負荷保護 |
| デフォルト設定 | 切換点A1:70mm,切換点A2:800mm |
| 電圧低下 | ≤ 2.5V |
| 繰り返す精度 | ≤1 % |
| 切り替え周波数 f | ≤ 13 Hz |
| 範囲ヒステレシス H | 設定された運転距離の2 % |
| 温度の影響 | 全尺度値の ±1.5% |
| 環境温度 | -25...70°C (248...343K) |
| 保存温度 | -40...85°C ((233...358K) |
| 接続 | V1コネクタ ((M12×1),4ピン |
| 保護度 | IP67 |
| 材料 住宅 | 銅,ニッケル付 |
| トランスデューサー | エポキシ樹脂/空洞ガラス球体混合物;泡ポリウレタン,カバーPBT |
超音波センサーには,教えることができる2つのスイッチポイントを持つスイッチ出力があります.これらのポイントは,供給電圧 - UBまたは+ UBを少なくとも1秒間TEACH-IN入力に適用することによって設定されます.LEDは,センサーが TEACH-IN 手順中に標的を認識したか否かを示します..
スイッチポイントは オンしてから5分以内に調整できます. 設定を変更するには,システムを再起動する必要があります.
| モード | 処置 |
|---|---|
| TEACH-IN 窓モード,通常開いている機能 | 1ターゲットを切り替える点に近づけ 2- UB とのTEACH-IN 切り替え点 A1 3目標を遠隔切換点に設定する 4. + UB とのTEACH-IN 切り替える点 A2 |
| TEACH-IN 窓モード,通常閉ざされた機能 | 1目標を遠隔切換点に設定する 2- UB とのTEACH-IN 切り替え点 A2 3ターゲットを切り替える点に近づけ 4. + UB とのTEACH-IN 切り替え点 A1 |
| TEACH-IN 切り替え点,通常開いている機能 | 1ターゲットを切り替える点に近づけ 2- UB とのTEACH-IN 切り替え点 A1 3センサーを覆うか,物体を削除する 4. + UB とのTEACH-IN 切り替える点 A2 |
| TEACH-IN スイッチポイント,通常閉じた機能 | 1センサーを覆うか,物体を削除する 2- UB とのTEACH-IN 切り替え点 A2 3ターゲットを切り替える点に近づけ 4. + UB とのTEACH-IN 切り替え点 A1 |
| 動作モード | 赤色LED | 黄色いLED |
|---|---|---|
| TEACH-IN 切り替え点 オブジェクト検出 | 消して | 閃き |
| 検出された物体はない | 閃き | 消して |
| 対象不明 (TEACH-IN は無効) | について | 消して |
| 正常運転 | 消して | 切り替える状態 |
| 欠点 | について | 前の状態 |
0°C以下の環境でセンサーを設置する場合は,適切な保護措置を講じなければならない.センサーは,ハウジングスレッドの中心に固定されるべきです..
