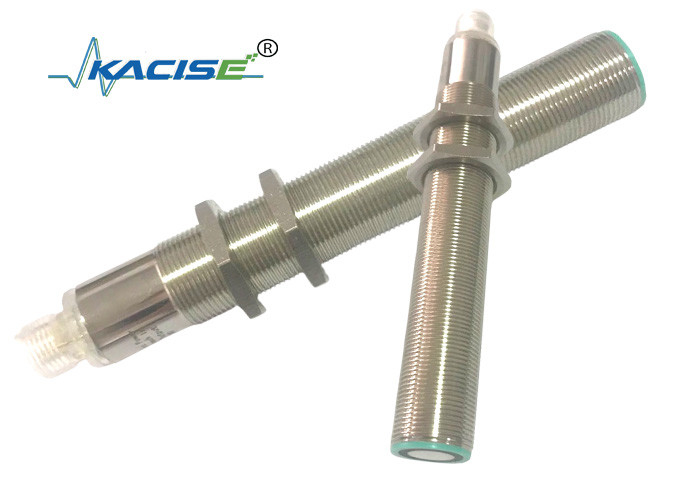

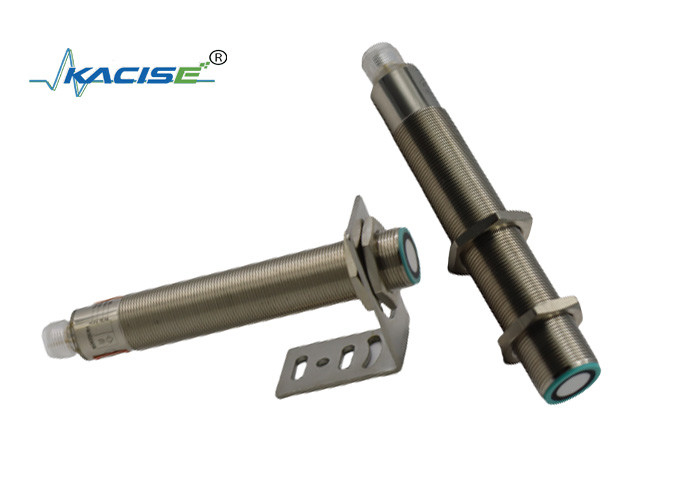

1m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した

1m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した

  • 1m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した
  • 1m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した
  • 1m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した
1m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した
商品の詳細:
起源の場所: 中国(本土)
ブランド名: Kacise
証明: certificate of explosion-proof,
モデル番号: M18 KUS1000
お支払配送条件:
最小注文数量: 0-100
パッケージの詳細: カートンボックス
受渡し時間: 5-8 仕事日
支払条件: T/T、ウエスタンユニオン、マネーグラム
供給の能力: 1 週間あたりの 1000 部分
連絡先
詳細製品概要
プロダクト: 超音波間隔センサー 検出の範囲: 50mm~1000mm
トランスデューサーの頻度: 40kHz 作動の電圧: 24VDC
限界の定常電圧: 3.6VDC~30VDC IPの等級: IP67
出力: RS232/RS485
ハイライト:

IP67水位センサー

,

1mの液体タンク水平なセンサー

,

50mmの超音波間隔センサー

RS485は出力信号の低い原価の超音波液体水平なメートルのゲージ超音波タンク水位センサーを

    1m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した 0

1.変数

概要の指定

範囲の感知 100…1000のmm
使用不可能な区域 0の… 100つのmm
標準的なターゲット版 100つのmm X 100つのmm
トランスデューサーの頻度 approx.220 kHz
応答の遅れ およそ50氏



表示器/作動の平均

LEDの青 パワー



黄色いLED

転換の州の徴候

点滅:検出されるプログラム機能目的



赤いLED

永久に赤い:赤い間違い点滅する:プログラム機能は、検出されなくて反対する

電気指定

作動の電圧UB 15の… 30ボルトDCのさざ波10% SS
正価格販売供給現在のI0 ≤ 45 mA

入力

入れられたタイプ 1つのティーチインの入力

動作範囲A1:- UB… +1ボルトの動作範囲A2:+6ボルト… +UB

入力インピーダンス:> 4.7 kΩ;ティーチイン プログラム脈拍:≥ 1 s

出力

出力タイプ 1スイッチ出力E4、プログラム可能なNPN NO/NC
評価される動作電流Ie 200 mAの保護される短絡/積み過ぎ
デフォルト設定 転換ポイントA1:70mmの転換ポイントA2:800mm
電圧低下 ≤ 2.5 V
繰り返し正確さ ≤ 1%
転換の頻度f ≤ 13のHz
範囲ヒステリシスH 一定の作動の間隔の2%
温度の影響 フル・スケールの価値の±1.5%

包囲された条件

周囲温度 -25… 70℃ (248… 343K)
保管温度 -40… 85℃ (233… 358K)

機械指定

関係 V1コネクター(M12×1)の4ピン
保護程度 IP67
物質的なハウジング 真鍮、nickel-plated
トランスデューサー

エポキシ樹脂/空のガラス球の混合物;

泡ポリウレタン、カバーPBT

2.次元



                       1m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した 1

3.電子インターフェイスおよび信号定義

                                              1m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した 21m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した 3


4.センサー機能の記述

paramaterを調節しなさい


超音波センサーは2つの教えやすい転換ポイントが付いているスイッチ出力を特色にする。これらはティーチインの入力に供給電圧の適用によって- UBまたは+ UB置かれる。供給電圧は少なくとも1 s.LEDsのためのティーチインの入力にセンサーがティーチインのプロシージャの間にターゲットを確認したかどうか示す適用されなければならない。転換ポイントA1は- UB、+UBのA2と教えられる。8つの出力機能は置くことができる。
力の後やっと間隔を置く転換ポイント。内部刻時機構は5分後に変わることができない力保証できる。転換ポイントを変えたいと思いなさいユーザーはでき力再始動の後で要求間隔を置くただ。

ティーチインの窓モード、normally-open機能

- 転換ポイントに近づく一定ターゲット

- - UBのティーチインの切換えポイントA1

- ずっと転換ポイントにターゲットを置きなさい

- ティーチインの切換えポイントA2との+ UB

ティーチインの窓モード、normally-closed機能

- ずっと転換ポイントにターゲットを置きなさい

- - UBのティーチインの切換えポイントA2

- 転換ポイントに近づく一定ターゲット

- ティーチインの切換えポイントA1との+ UB

ティーチインの切換えポイント、normally-open機能

- 転換ポイントに近づく一定ターゲット

- - UBのティーチインの切換えポイントA1

- 手を搭載するカバー センサーまたはすべての目的を取除くため

範囲の感知から

-ティーチインの切換えポイントA2との+ UB

ティーチインの切換えポイント、normally-closed機能

- 手を搭載するカバー センサーまたはすべてを取除くため

範囲の感知からの目的

- - UBのティーチインの切換えポイントA2

- 転換ポイントに近づく一定ターゲット

- ティーチインの切換えポイントA1との+ UB

TEAC-IN大きいヒステリシス間隔、normally-openモード

- 転換ポイントに近づく一定ターゲット

- ティーチインの切換えポイントA1との+ UB

- ずっと転換ポイントにターゲットを置きなさい

- - UBのティーチインの切換えポイントA2

TEAC-IN大きいヒステリシス間隔、normally-closedモード

- ずっと転換ポイントにターゲットを置きなさい

- ティーチインの切換えポイントA2との+ UB

- 転換ポイントに近づく一定ターゲット

- - UBのティーチインの切換えポイントA1

目的の存在のノーマル・オープン モードのティーチインの検出

- 手を搭載するカバー センサーまたはすべての目的をから取除くため

範囲の感知

- - UBのティーチインの切換えポイントA2

- 手を搭載するカバー センサーまたはすべての目的をから取除くため

範囲の感知

- ティーチインの切換えポイントA2との+ UB

目的の存在のティーチインの検出は普通モードを閉めた

- 手を搭載するカバー センサーまたはすべての目的を範囲の感知から取除くため

- +UBのティーチインの切換えポイントA2

- 手を搭載するカバー センサーまたはすべての目的を範囲の感知から取除くため

- - UBのティーチインの切換えポイントA2

切換えポイントのデフォルト設定

A1=blindの範囲、A2=nominalの間隔

 1m液体タンク水平なセンサーIP67のフルード レベルのメートルRS485は出力した 4





LED表示
オペレーティング・モードへの依存の表示 赤いLED 黄色いLED

ティーチインの切換えポイント

検出される目的

目的は検出しなかった

不確かに反対しなさい(無効なティーチイン)



フラッシュを離れて



フラッシュ

正常運営 転換の状態
欠陥 前の状態





5.設置状態

センサーが0℃の下の環境の温度の落下に取付けられていれば、保護対策でよくするべきである。鋼鉄ナットを使用して直通の穴のセンサーの直接土台の場合には、それは収容の糸の中間で固定されなければならない。
