RS485は1mの液体タンク水平なメートル40KHZの頻度IP67水位センサーを出力した

RS485は1mの液体タンク水平なメートル40KHZの頻度IP67水位センサーを出力した

40KHZ水位センサー

IP67フルード レベルのメートル

超音波間隔の水漕の水平なメートル

起源の場所:

中国

ブランド名:

KACISE

証明:

CE

モデル番号:

M18 KUS1000

連絡 ください
引金 を 求め て ください
製品詳細
Product:
Ultrasonic Distance Sensor
Detection Range:
50mm~1000mm
Transducer Frequency:
40KHZ
Operating Voltage:
24VDC
Limit Working Voltage:
3.6VDC~30VDC
IP grade:
IP67
Output:
RS232/RS485
ハイライト:

40KHZ水位センサー

,

IP67フルード レベルのメートル

,

超音波間隔の水漕の水平なメートル

支払いと送料の条件
最小注文数量
1pcs
パッケージの詳細
各ユニットには個別の箱があり,すべての箱は標準パッケージに梱包されています.または顧客の要求が利用できます.
受渡し時間
5-8 仕事日
支払条件
T/T、ウエスタンユニオン、マネーグラム
供給の能力
1000個/週に1個 交渉可能
製品説明
RS485出力1M液体タンクレベルメーター40kHz周波数IP67水位センサー
製品仕様
属性 価値
製品 超音波距離センサー
検出範囲 50mm〜1000mm
トランスデューサー周波数 40kHz
動作電圧 24VDC
作業電圧を制限します 3.6VDC〜30VDC
IPグレード IP67
出力 RS232/RS485
製品の概要

RS232出力信号低価格超音波液レベルメーターゲージ超音波タンク水位センサー。

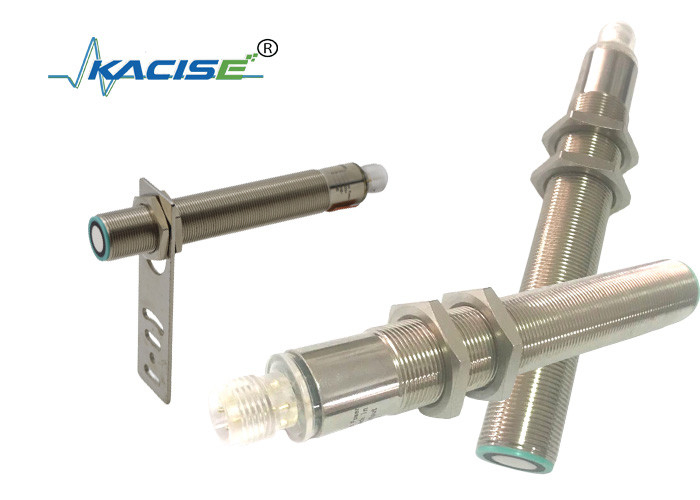

RS485は1mの液体タンク水平なメートル40KHZの頻度IP67水位センサーを出力した 0
技術的なパラメーター
一般仕様
センシング範囲 100 ... 1000 mm
使用できないエリア 0 ... 100 mm
標準ターゲットプレート 100 mm x 100 mm
トランスデューサー周波数 約220 kHz
応答遅延 約50ミリ秒
インジケーター/動作手段
インジケータ 状態
LEDブルー パワーオン
鉛黄色 スイッチング状態フラッシュの表示:プログラム関数オブジェクトが検出されました
LED RED 永久に赤:エラー赤、点滅:プログラム機能、オブジェクトが検出されていない
電気仕様
動作電圧UB 15 ... 30 V DC、Ripple 10%SS
電源電源電流I0 ≤45mA
入力
入力タイプ 1ティーチイン入力
動作範囲 a1:-ub ...+1 v、a2:+6 v ...+ub
入力インピーダンス >4.7kΩ
ティーチインプログラムパルス ≥1秒
出力
出力タイプ 1スイッチ出力E4、NPN NO/NC、プログラム可能
定格操作電流IE 200 Ma、短絡/過負荷保護
デフォルト設定 スイッチングポイントA1:70mm、スイッチングポイントA2:800mm
電圧ドロップ ≤2.5v
繰り返し精度 ≤1%
周波数の切り替えf ≤13Hz
範囲ヒステリシスh セット動作距離の2%
温度の影響 ±1.5%のフルスケール値
周囲の条件
周囲温度 -25 ...70℃(248 ... 343K)
保管温度 -40 ...85℃(233 ... 358k)
機械仕様
繋がり V1コネクタ(M12×1)、4ピン
保護学位 IP67
材料ハウジング 真鍮、ニッケルメッキ
トランスデューサー エポキシ樹脂/中空ガラス球体混合物。フォームポリウレタン、カバーPBT
寸法

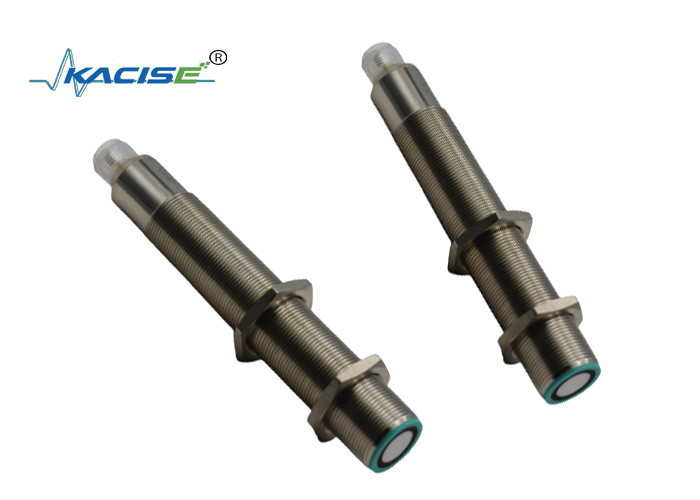

RS485は1mの液体タンク水平なメートル40KHZの頻度IP67水位センサーを出力した 1
電子インターフェイスと信号定義
RS485は1mの液体タンク水平なメートル40KHZの頻度IP67水位センサーを出力した 2 RS485は1mの液体タンク水平なメートル40KHZの頻度IP67水位センサーを出力した 3
センサー機能の説明
パラメーター調整

超音波センサーは、2つのティーチ可能なスイッチングポイントを備えたスイッチ出力を備えています。これらは、供給電圧-UBまたは + UBをティーチイン入力に適用することにより設定されます。供給電圧は、少なくとも1秒間ティーチイン入力に適用する必要があります。 LEDは、ティーチイン手順中にセンサーがターゲットを認識しているかどうかを示します。スイッチングポイントA1は-UB、A2を +UBで教えられます。 8つの異なる出力関数を設定できます。

スイッチングポイント、電源オン後にのみ距離を設定します。内部クロックは、電源を入れたときに5分後に変更できないことを保証できます。スイッチングポイントを変更する場合、ユーザーは電源再起動後にのみ要求距離を設定できます。

ティーチインモード
  • ティーチインウィンドウモード、正規オープン機能
  • ティーチインウィンドウモード、通常閉鎖された関数
  • ティーチインスイッチングポイント、正規オープン関数
  • ティーチインスイッチングポイント、通常閉鎖された関数
  • 通常のオープンモード、大規模なヒステリシス間隔
  • 通常、閉鎖されたモード、大きなヒステリシス間隔
  • オブジェクトの存在のティーチインの検出は通常オープンモードです
  • オブジェクトの存在のティーチインの検出通常は閉じたモード
デフォルト設定

A1 =ブラインドレンジ、A2 =名目距離

RS485は1mの液体タンク水平なメートル40KHZの頻度IP67水位センサーを出力した 4
LEDディスプレイ
動作モードに依存して表示します 赤いLED 黄色のLED
ティーチインスイッチングポイントオブジェクトが検出されたオブジェクトが検出されないオブジェクトが不確実(ティーチイン無効) オフフラッシュオン フラッシュオフ
通常の操作 オフ スイッチング状態
故障 の上 前の状態
インストール条件

センサーが環境温度で設置されている場合、温度が0を下回ると、保護対策に適しています。スチールナットを使用してスルーホールにセンサーを直接取り付ける場合、ハウジングスレッドの中央に固定する必要があります。
