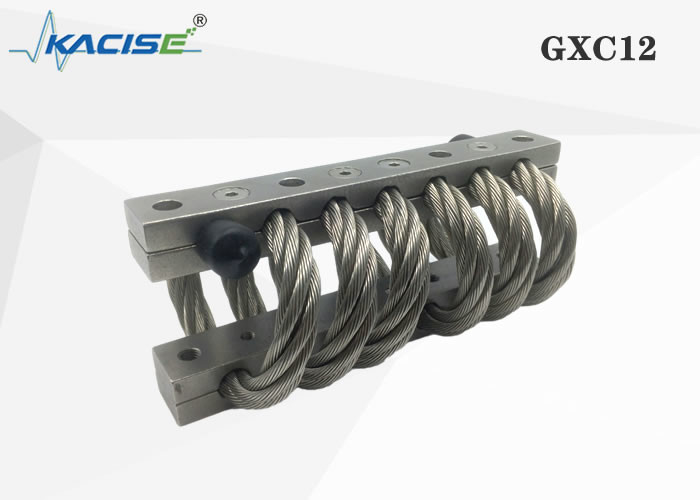

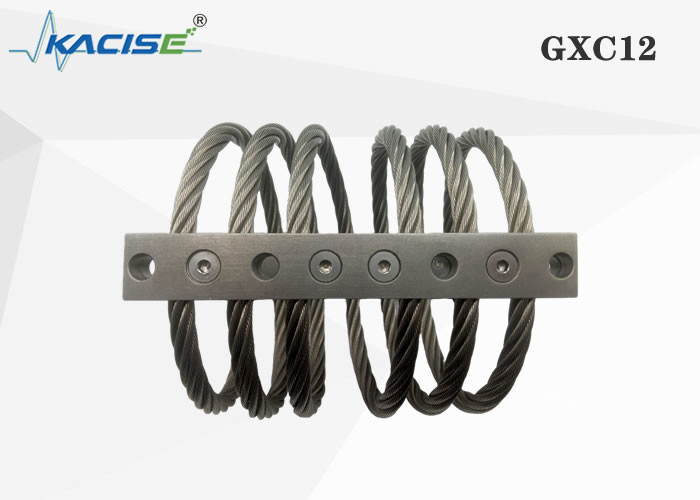

GXC12 Omni方向ワイヤー ロープの振動アイソレーターは非線形剛さの吸収に衝撃を与える

GXC12 Omni方向ワイヤー ロープの振動アイソレーターは非線形剛さの吸収に衝撃を与える

  • GXC12 Omni方向ワイヤー ロープの振動アイソレーターは非線形剛さの吸収に衝撃を与える
  • GXC12 Omni方向ワイヤー ロープの振動アイソレーターは非線形剛さの吸収に衝撃を与える
  • GXC12 Omni方向ワイヤー ロープの振動アイソレーターは非線形剛さの吸収に衝撃を与える
GXC12 Omni方向ワイヤー ロープの振動アイソレーターは非線形剛さの吸収に衝撃を与える
商品の詳細:
起源の場所: 中国
ブランド名: Kacise
モデル番号: GXC12
お支払配送条件:
最小注文数量: 1
価格: Negotiable
パッケージの詳細: カートン
受渡し時間: 5-8 仕事日
支払条件: L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram
供給の能力: 100+
連絡先
詳細製品概要
長さ: 178mm 幅: 84/89/105/108/114/121/140のmm
高い: 71/74/76/83/89/105/108mm 取付穴: M8
共鳴周波数: 5~10Hz 外側取付穴距離/L1(mm): 156/155.6
取付穴内距離/L2(mm): 66/66.6 最大垂直変形 (mm): 34/37/40/44.7/49/66/68
垂直静荷重 (Kg): 109/102/80/73/72/39/32 垂直静的剛性 (Kg/mm): 27.5/24/18/15.4/13.7/6.5/5.1
垂直動的剛性 (Kg/mm): 13.5/11.4/8.4/6.8/6/2.5/2 45°最大変形量(mm): 47.8/51.8/56/63/71/91/95
45° 静荷重 (Kg): 89/82/66/62/60/34/28 45°静的剛性 (Kg/mm): 17.7/15.6/12/10/9/4.5/3.6
45° 動剛性 (Kg/mm): 7.7/6.6/4.9/4/3.5/1.6/1.2 サイドサスペンションの最大変形量(mm): 36/39/42/47/52.8/68/71
横吊り静荷重(Kg): 68/64/48/46/44/20/15.6 側面吊り静的剛性 (Kg/mm): 9.8/8.4/5.8/4.9/4.4/2/1.5
サイドサスペンション剛性 (Kg/mm): 7.7/6.5/4.8/4.1/3.8/1.5/1 材料: SS304
重量(KG): 0.83/0.85/0.90/0.95/0.98/1.07/1.2 製品のカスタマイズをサポートするかどうか: はい
ハイライト:

Omni方向ワイヤー ロープの振動アイソレーター

,

非線形剛さワイヤー ロープのアイソレーター

,

178mmワイヤー ロープの衝撃絶縁装置

シリーズJGXワイヤー ロープのアイソレーターの導入

GXC12 Omni方向ワイヤー ロープの振動アイソレーターは非線形剛さの吸収に衝撃を与える 0

ワイヤー ロープのアイソレーターは険しい金属の保持器と握られる良質の座礁させたワイヤー ロープの安定した取付けアセンブリである。各々の隔離の要素に繊維のワイヤー ロープの直径によって、数、セクションごとのケーブルのケーブル長、ケーブルのねじれまたは位置および数定められる特定の応答特性がある。
固有に弱まることはたわみヒステリシス、すなわち、摩擦および摩擦によってワイヤー ロープの繊維の間の滑走の提供される。
ワイヤー ロープのアイソレーターは優秀な振動弱まることを他のどの媒体か設計もより分離のハイ レベルに、与える。ケーブルの台紙はほとんどあらゆる分離の必要性を含んでいるほど偽りなく独特、広い物理的な、設計の条件のスペクトルに合わせられてである。それらは単一の台紙が衝撃および振動を両方扱うことができないこと概念を落着かせた。
事実上無制限の応用範囲–航空機、船、タンク、油田の記録のトラックの粗い環境の優秀な振動そして衝撃の分離を提供するシリーズJGXワイヤー ロープのアイソレーター、特徴3次元の可変的な剛さおよび可変的な弱まること。
DC電源ケーブルの干渉を抑制するために設計されていて、AC/DC、DC/ACのDC/DCスイッチ コンバーターがまたはDCを力として使用するためにあるずっと多くの種類の電子機器で広く使用しているシリーズJGXワイヤー ロープのアイソレーターは優秀な共通モードおよび差動モード・フィルタの性能を特色にする。
範囲に耐えるスタティック ロードは1kgから多くの種類の条件および私達の顧客からの要求に応じ、彼らの進水の後で国内市場に安定した顧客の皇族を入れる1Tにある。
スタティック ロードの慣習的な要求に、歓迎されたすべて強い振動および衝撃の分離のために設計されている私達の他の3つのシリーズ私達のウェブサイトwww.kacise.comを訪問するように応じるためのシリーズJGXのほか、GH、GXおよびGNを見るために。

プロダクト サイズの図表

プロダクト数 最高(mm) 幅(mm) プロダクト重量(kg) 設置方法 穴のサイズ(mm) 糸のサイズ(mm) もみ下げ機の先を細くすること
JGX-127-8-X-3648-A-S 71 ± 2.54 84 0.83 、B、C、D、E、S Ø9.0 +0.13-0.38 M8X1.25 M7X1.0 90°
JGX-127-8-X-3047-A-S 74 89 0.85
JGX-127-8-X-2869-A-S 76 105 0.90
JGX-127-8-X-2313-A-S 83 108 0.95
JGX-127-8-X-1957-A-S 89 114 0.98
JGX-127-8-X-1735-A-S 105 121 1.07
JGX-127-8-X-1512-A-S 108 140 1.2



アイソレーターの斧:
ワイヤー ロープのアイソレーターはmulti-axisアイソレーターである。図表は下の負荷軸線定義および偏向の考察を含んでいる。

GXC12 Omni方向ワイヤー ロープの振動アイソレーターは非線形剛さの吸収に衝撃を与える 1

弱まること:サイズおよび入力レベルによって普通5-15%。特定の弱まる考察のために、Kaciseに相談しなさい。



取付け

私達は、糸の取付け取付けるために、取付けのフル レンジを、を含んで、穴取付けられている、さら穴を開けられたヘッドねじ上部の選択提供し、より低い副木および取り付け穴は柔軟な設定である場合もある。私達は2つの等級の標準的なインチを提供し、メートル、装置条件の国内および外国装置、輸入および輸出に会いなさい。鋼線ロープのラップ、顧客はワイヤー ロープ プロダクト選択および予約の回転の数に従って私達の製品仕様書に従ってできる。回転の最少数はまた顧客の要求に従って2つのラップ、最も一般的のである12のラップ、カスタマイズすることができるである。

図表は下の典型的な取付けのオリエンテーションを説明する。

GXC12 Omni方向ワイヤー ロープの振動アイソレーターは非線形剛さの吸収に衝撃を与える 2

ワイヤー ロープのアイソレーターは分離の優秀な効果を提供するステンレス鋼 ケーブルそしてアルミニウム保持棒またはステンレス製保持棒によって構成される。彼らは従来の物より小さく、彼らの利点を採用する。彼らの取付けポイントによって、ひだが付くパターンおよびサイズの振動、彼らは企業、防衛および他のすべての条件を満たすことができる。

3つの新型(GH、GX及びGR)は分離を振動させる条件を満たすように設計されている。

適用

GXC12 Omni方向ワイヤー ロープの振動アイソレーターは非線形剛さの吸収に衝撃を与える 3
