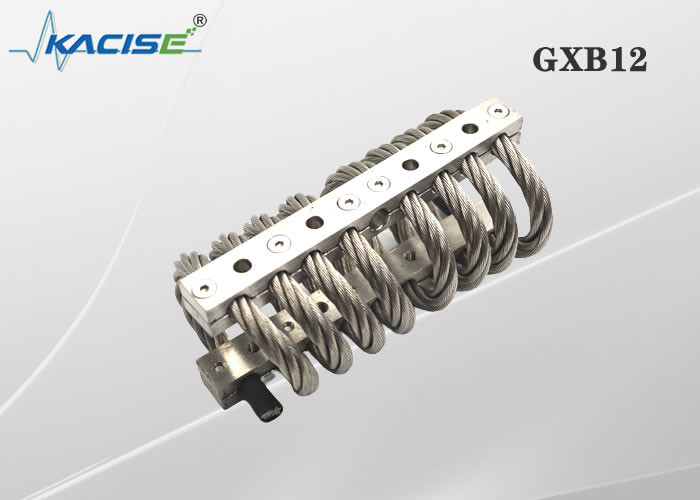

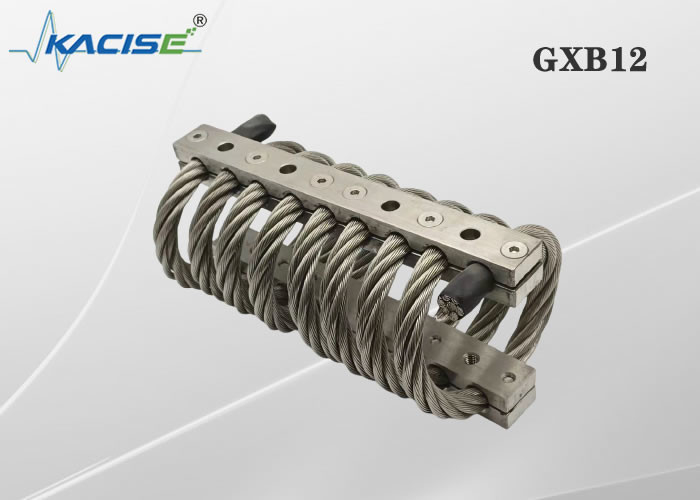

GXB12は騒音の鋼線ロープの振動アイソレーターを吸収する振動影響を減らす

GXB12は騒音の鋼線ロープの振動アイソレーターを吸収する振動影響を減らす

  • GXB12は騒音の鋼線ロープの振動アイソレーターを吸収する振動影響を減らす
  • GXB12は騒音の鋼線ロープの振動アイソレーターを吸収する振動影響を減らす
  • GXB12は騒音の鋼線ロープの振動アイソレーターを吸収する振動影響を減らす
GXB12は騒音の鋼線ロープの振動アイソレーターを吸収する振動影響を減らす
商品の詳細:
起源の場所: 中国
ブランド名: Kacise
モデル番号: GXB12
お支払配送条件:
最小注文数量: 1
価格: Negotiable
パッケージの詳細: カートン
受渡し時間: 5-8 仕事日
支払条件: L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram
供給の能力: 100+
連絡先
詳細製品概要
長さ: 216mm 幅: 84/89/105/108/114/121/140のmm
高い: 71/74/76/83/89/105/108mm 取付穴: M8
共鳴周波数: 5~10Hz 外側取付穴距離/L1(mm): 156/155.6
取付穴内距離/L2(mm): 66/66.6 最大垂直変形 (mm): 34/37/40/44.7/49/66/68
垂直静荷重 (Kg): 146/135/106/97/93/53/42 垂直静的剛性 (Kg/mm): 36.6/32/24/20/18/8.6/6.6
垂直動的剛性 (Kg/mm): 17.9/15.2/11/9/7.9/3.3/2.6 45°最大変形量(mm): 47.8/51.8/56/63/71/91/95
45° 静荷重 (Kg): 117/109/89/82/77.8/46.7/37 45°静的剛性 (Kg/mm): 23.6/20.8/15.9/13.7/12.3/6/4.7
45° 動剛性 (Kg/mm): 10.3/8.8/6.5/5.4/4.7/2.1/1.6 サイドサスペンションの最大変形量(mm): 36/39/42/47/52.8/68/71
横吊り静荷重(Kg): 91/86/66/62/60/26/20 側面吊り静的剛性 (Kg/mm): 13/11.2/7.8/6.5/6/2.7/1.9
サイドサスペンション剛性 (Kg/mm): 10/9.7/6.8/5.6/4.9/2.1/1.2 材料: SS304
重量(KG): 1.1/1.1/1.2/1.26/1.3/1.43/1.5 製品のカスタマイズをサポートするかどうか: はい
ハイライト:

騒音ワイヤー ロープの振動アイソレーターを減らしなさい

,

鋼線ロープの振動アイソレーター

,

M8ワイヤー ロープの衝撃絶縁装置

製品の説明

ワイヤー ロープの振動アイソレーターはある特定の弾性率の計算に従ってステンレス鋼 ケーブルの炭素鋼かステンレス鋼 フレームおよび標準および設計および振動および衝撃吸収性装置の製造である。効果的に振動を吸収でき、影響エネルギー、防御装置は、騒音を減らす。目的はの高い装置の生命および装置の信頼度を提供する。私達の会社は鋼線ロープの振動アイソレーターを効果的に振動を吸収できる作り出し、影響は、騒音を減らす。私達は材料および表面処理、品質管理方法、プロダクトの特性自体を使用したり、ハイ・ロー温度、化学腐食の環境、強い酸化還元反応特性、大いに塵および高い摩擦環境、優秀な性能のプロダクトを、安定した、信頼できる保証する。ワイヤー ロープの振動アイソレーター、商業交通機関、運行航空、化学工学、国防の構造および他の分野で広く利用されている私の会社。

材料及び終わりプロダクト
ワイヤー ロープ ケーブル、私達は国際規格304のステンレス鋼、合板材料を採用したり、そこに3通常の鋼鉄、304のステンレス鋼およびアルミ合金6061-T6材料である。すべての表面は合板の表面処理からそれが関連した業界標準および米国軍用規格の条件を満たすことを保障するために成っている。

表面の熱い電流を通すワイヤー ロープを持つことを選ぶことができるまたはナイロンのような表面のコーティング材料は、効果的に粗い環境のプロダクトの性能を高めることができる。

プロダクト サイズの図表

プロダクト数 最高(mm) 幅(mm) プロダクト重量(kg) 設置方法 穴のサイズ(mm) 糸のサイズ(mm) もみ下げ機の先を細くすること
JGX-127-6-X-2736-A-S 71 ± 2.54 92 1.36 、B、C、D、E、S Ø9.0 +0.13-0.38 M8X1.25 M7X1.0 90°
JGX-127-6-X-2291-A-S 74 102 1.43
JGX-127-6-X-2157-A-S 76 105 1.5
JGX-127-6-X-1735-A-S 83 121 1.67
JGX-127-6-X-1468-A-S 89 133 1.81
JGX-127-6-X-1290-A-S 105 144 2.02
JGX-127-6-X-1134-A-S 108 156 2.18



Pzの方向出版物適合のテスト データ シート

カーブ数 プロダクト数 スタティック ロード(N) 最高の変形(mm) 振動剛さKv kN/m 影響の剛さKs kN/m
1 JGX-127-6-X-2736-A-S 2736 32 716 352
2 JGX-127-6-X-2291-A-S 2291 38.1 531 246
3 JGX-127-6-X-2157-A-S 2157 43.2 461 208
4 JGX-127-6-X-1735-A-S 1735 48.8 343 147
5 JGX-127-6-X-1468-A-S 1468 59.9 256 103
6 JGX-127-6-X-1290-A-S 1290 74.7 196 72
7 JGX-127-6-X-1134-A-S 1134 85.9 154 54
8 JGX-127-6-X-912-A-S 912 102.6 111 37



45°は出版物の一致の負荷テスト データ シートを傾斜させた

カーブ数 プロダクト数 スタティック ロード(N) 最高の変形(mm) 振動剛さKv kN/m 影響の剛さKs kN/m
1 JGX-127-6-X-2736-A-S 1935年 44.7 405 177
2 JGX-127-6-X-2291-A-S 1624 52.8 298 126
3 JGX-127-6-X-2157-A-S 1535 61 263 105
4 JGX-127-6-X-1735-A-S 1223 68.6 194 74
5 JGX-127-6-X-1468-A-S 1045 84.8 144 51
6 JGX-127-6-X-1290-A-S 912 105.7 110 37
7 JGX-127-6-X-1134-A-S 801 121.9 88 28
8 JGX-127-6-X-912-A-S 623 144.8 62 19



せん断の圧延の負荷テスト データ シート

カーブ数 プロダクト数 スタティック ロード(N) 最高の変形(mm) 振動剛さKv kN/m 影響の剛さKs kN/m
1 JGX-127-6-X-2736-A-S 1490 33 221 221
2 JGX-127-6-X-2291-A-S 1223 40.1 156 156
3 JGX-127-6-X-2157-A-S 1134 45.2 130 130
4 JGX-127-6-X-1735-A-S 912 50.8 91 91
5 JGX-127-6-X-1468-A-S 601 56.9 60 60
6 JGX-127-6-X-1290-A-S 445 77.7 46 46
7 JGX-127-6-X-1134-A-S 334 90.9 33 33
8 JGX-127-6-X-912-A-S 222 107.7 23 23



GXB12は騒音の鋼線ロープの振動アイソレーターを吸収する振動影響を減らす 0

パフォーマンス パラメータ:振動剛さおよび影響の剛さ(KvかKs):
ワイヤー ロープのアイソレーターの剛さは非線形である。小さく、大きい変形間の剛さに大きい相違がある。
ユーザーは私達が与える方式およびプロダクト マニュアルでテストされる変数に従って計算し、選ぶことができたり、または私達に連絡し、私達のエンジニアは選択の指導を与える。

プロダクト サイズの図表

GXB12は騒音の鋼線ロープの振動アイソレーターを吸収する振動影響を減らす 1

取付け

私達は、糸の取付け取付けるために、取付けのフル レンジを、を含んで、穴取付けられている、さら穴を開けられたヘッドねじ上部の選択提供し、より低い副木および取り付け穴は柔軟な設定である場合もある。私達は2つの等級の標準的なインチを提供し、メートル、装置条件の国内および外国装置、輸入および輸出に会いなさい。鋼線ロープのラップ、顧客はワイヤー ロープ プロダクト選択および予約の回転の数に従って私達の製品仕様書に従ってできる。回転の最少数はまた顧客の要求に従って2つのラップ、最も一般的のである12のラップ、カスタマイズすることができるである。

適用

GXB12は騒音の鋼線ロープの振動アイソレーターを吸収する振動影響を減らす 2
