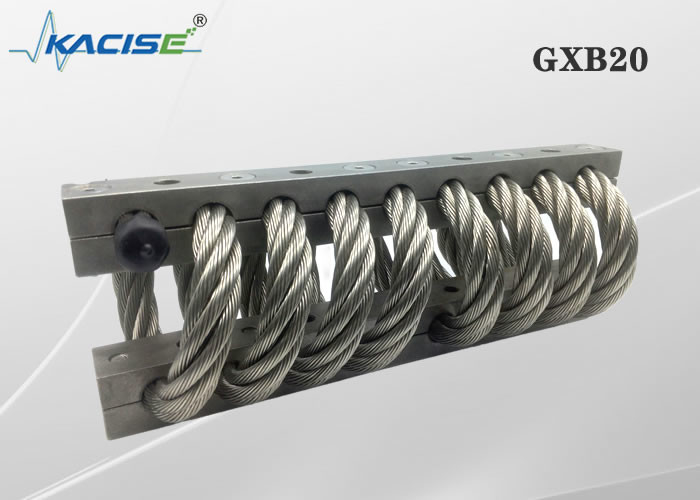

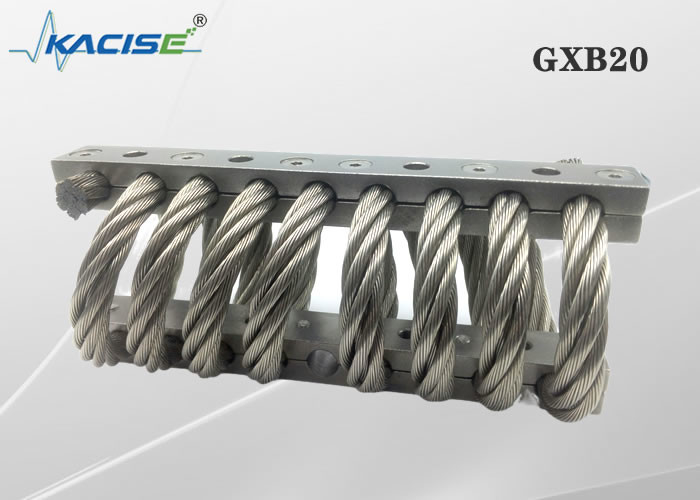

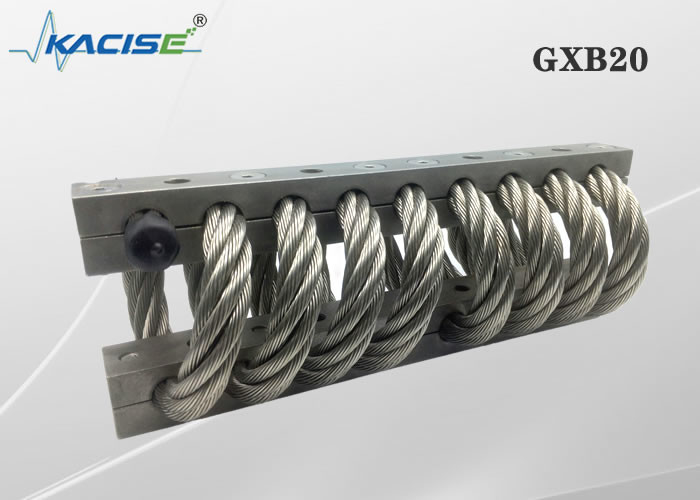

低い共振周波数の防蝕鋼線ロープの振動アイソレーター

低い共振周波数の防蝕鋼線ロープの振動アイソレーター

  • 低い共振周波数の防蝕鋼線ロープの振動アイソレーター
  • 低い共振周波数の防蝕鋼線ロープの振動アイソレーター
  • 低い共振周波数の防蝕鋼線ロープの振動アイソレーター
  • 低い共振周波数の防蝕鋼線ロープの振動アイソレーター
低い共振周波数の防蝕鋼線ロープの振動アイソレーター
商品の詳細:
起源の場所: 中国
ブランド名: Kacise
モデル番号: GXB20
お支払配送条件:
最小注文数量: 1
価格: Negotiable
パッケージの詳細: カートン
受渡し時間: 5-8 仕事日
支払条件: L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram
供給の能力: 100+
連絡先
詳細製品概要
長さ: 268mm 幅: 102/112/121/135/152/165/178mm
高い: 89/99/102/109/119/127/135mm 取付穴: M10
共鳴周波数: 5~10Hz 外側取付穴距離/L1(mm): 192/191.1
取付穴内距離/L2(mm): 82/81.9 最大垂直変形 (mm): 31.8/38/41/49/58/67/73
垂直静荷重 (Kg): 645/547/507/420/351/318/280 垂直静的剛性 (Kg/mm): 167/125/110/82/61/51/42
垂直動的剛性 (Kg/mm): 84/60/50/35/25/19/16 45°最大変形量(mm): 45/54/59/71/83/94/101
45° 静荷重 (Kg): 453/398/358/298/249/224/197 45°静的剛性 (Kg/mm): 95/74/62/46/35/28/23
45° 動剛性 (Kg/mm): 41/30/25/17.7/12/10/8 サイドサスペンションの最大変形量(mm): 34/40/43/52/61/69/76
横吊り静荷重(Kg): 351/302/262/213/151/122/98 側面吊り静的剛性 (Kg/mm): 52/37/30.8/21.5/15.2/12.3/9.8
サイドサスペンション剛性 (Kg/mm): 48/33/28/19/13.2/10/7.2 材料: SS304
重量(KG): 3/3.2/3.4/3.7/4/4.3/4.6 製品のカスタマイズをサポートするかどうか: はい
ハイライト:

防蝕ワイヤー ロープの振動アイソレーター

,

低い共振周波数ワイヤー ロープのアイソレーター

,

M10ワイヤー ロープの振動アイソレーター

製品の説明

ワイヤー ロープの振動アイソレーターはある特定の弾性率に従って炭素鋼またはステンレス鋼の骨組および標準的なステンレス鋼 ケーブルと計算され、設計されている振動および衝撃吸収装置である。それは効果的に振動および影響エネルギーを吸収し、装置を保護し、騒音を減らすことができる。高い装置の生命および装置の信頼度を提供する目的。私達の会社が作り出すワイヤー ロープの振動アイソレーターは効果的に振動を吸収し、騒音に影響を与え、減らすことができる。プロダクトの材料および表面処理プロセス、品質管理方法および独特な特性自体プロダクトに超高度および低温、化学腐食の環境、強い酸化および強い減少の特性の環境の、挨りだらけおよび高い摩擦環境、信頼できるおよび安定したで優秀な性能があることを確認するため。
私達の会社のワイヤー ロープの振動アイソレーターは商業交通機関で広く利用されている、運行および航空、化学オートメーション、国防の構造および他の分野。

材料および完成品
私達は鋼線およびケーブルのために国際規格304のステンレス鋼を使用する。合板、ステンレス鋼304およびアルミ合金6061-T6のための3つの共通の鋼鉄材料がある。すべての副木の表面は関連した企業および国民の米国軍用規格の条件を満たすことを保障するために扱われた。
鋼線ロープは効果的に粗い環境のプロダクトの性能を高めることができるhot-dip電流を通されるか、またはナイロン上塗を施してある表面から成っていることができる。

プロダクト サイズの図表

プロダクト数 最高(mm) 幅(mm) プロダクト重量(kg) 設置方法 穴のサイズ(mm) 糸のサイズ(mm) もみ下げ機の先を細くすること
JGX-159-8-X-6450-A-S 89 ± 3.30 102 3 C、D Ø11.0 + 0.13 - 0.38 M10X1.5 90°
JGX-159-8-X-5471-A-S 99 112 3.2 、B、C、D、E、S
JGX-159-8-X-5071-A-S 102 121 3.4
JGX-159-8-X-4204-A-S 109 135 3.7
JGX-159-8-X-3514-A-S 119 152 4
JGX-159-8-X-3108-A-S 127 165 4.31
JGX-159-8-X-2802-A-S 135 178 4.63



Pzの方向出版物適合のテスト データ シート

カーブ数 プロダクト数 スタティック ロード(N) 最高の変形(mm) 振動剛さKv kN/m 影響の剛さKs kN/m
1 JGX-159-8-X-6450-A-S 6450 31.8 1676 849
2 JGX-159-8-X-5471-A-S 5471 38.1 259 609
3 JGX-159-8-X-5071-A-S 5071 41.9 1105 504
4 JGX-159-8-X-4204-A-S 4204 49.5 821 356
5 JGX-159-8-X-3514-A-S 3514 58.4 616 252
6 JGX-159-8-X-3108-A-S 3108 67.3 511 196
7 JGX-159-8-X-2802-A-S 2802 73.7 427 159



45°は出版物の一致の負荷テスト データ シートを傾斜させた

カーブ数 プロダクト数 スタティック ロード(N) 最高の変形(mm) 振動剛さKv kN/m 影響の剛さKs kN/m
1 JGX-159-8-X-6450-A-S 4537 45.7 951 419
2 JGX-159-8-X-5471-A-S 3981 54.6 741 305
3 JGX-159-8-X-5071-A-S 3581 59.7 627 250
4 JGX-159-8-X-4204-A-S 2980 71.1 468 177
5 JGX-159-8-X-3514-A-S 2491 83.8 350 124
6 JGX-159-8-X-3108-A-S 2246 94 285 98
7 JGX-159-8-X-2802-A-S 1979年 101.6 238 81



せん断の圧延の負荷テスト データ シート

カーブ数 プロダクト数 スタティック ロード(N) 最高の変形(mm) 振動剛さKv kN/m 影響の剛さKs kN/m
1 JGX-159-8-X-6450-A-S 3514 34.3 524 524
2 JGX-159-8-X-5471-A-S 3025 40.6 375 375
3 JGX-159-8-X-5071-A-S 2624 43.2 308 308
4 JGX-159-8-X-4204-A-S 2135 52.1 215 215
5 JGX-159-8-X-3514-A-S 1512 61 152 152
6 JGX-159-8-X-3108-A-S 1223 69.9 123 123
7 JGX-159-8-X-2802-A-S 979 76.2 98 98

低い共振周波数の防蝕鋼線ロープの振動アイソレーター 0
ワイヤー ロープの振動アイソレーターに次の利点がある:
1:非線形剛さを使って
2:万能の衝撃吸収性
3:共振周波数は低く、低頻度の衝撃吸収性の効果はよい
4:耐食性、高低の温度の抵抗は、粗い環境ではたらき続けることができる
5:容易な取付け、手入れ不要、長い耐用年数

プロダクト サイズの図表

低い共振周波数の防蝕鋼線ロープの振動アイソレーター 1

ワイヤー ロープのアイソレーターの取付けのためのガイド

1. 取付け、注意深く、のような取り付け穴が振動アイソレーターの取り付け穴に一致させるかどうか点検するため、等の前糸が同じであるかどうか。

2つは、設置穴きれいで、そこにぎざぎざ、錆、損傷および他の欠陥である。

3. 振動アイソレーターは伸縮性がある部品であるので、働くとき少し移動可能なスペースを必要とする。取付けの前、注意深く設置部品の取付けに影響を与える装置があるかどうか、そして振動アイソレーターの移動可能なスペースが十分であるかどうか確認するため。振動アイソレーターは良好で、取付けの前に欠陥がないかどうか確認しなさい。

4. 適したスクリュードライバーおよびバールを準備しなさい。

5つは、重い装置か固定装置の設置ねじに最初にアイソレーターを取付けるためにアイソレーターがわずかに活発である場合もあるようにきつく締まる必要はない。

6. 振動アイソレーターの反対側に接続装置を取付けなさい。取り付け穴がわずかに不適切に調節されれば、振動アイソレーターを動かすか、または振動アイソレーターの取り付け穴を装置の取り付け穴と一直線に並べ、次に固定ねじをねじで締めるのにバールを使用できる。

7. 装置位置を固定した後、すべての固定ねじをきつく締めなさい。

適用

低い共振周波数の防蝕鋼線ロープの振動アイソレーター 2
