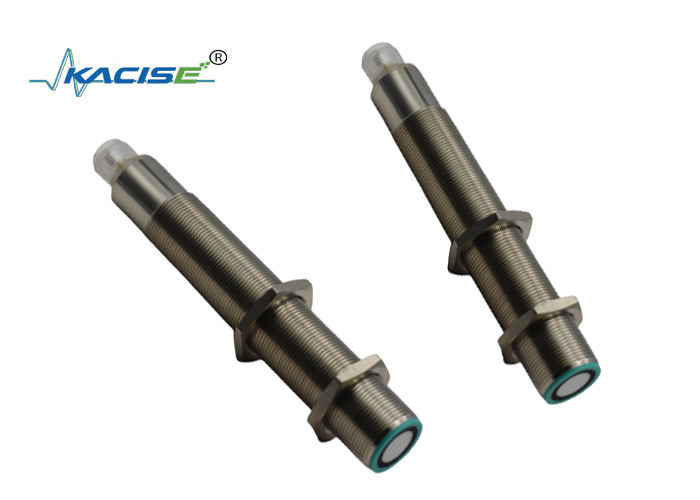

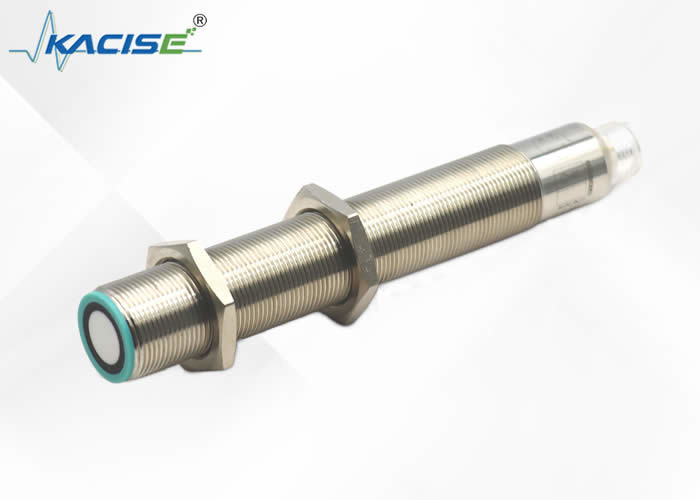

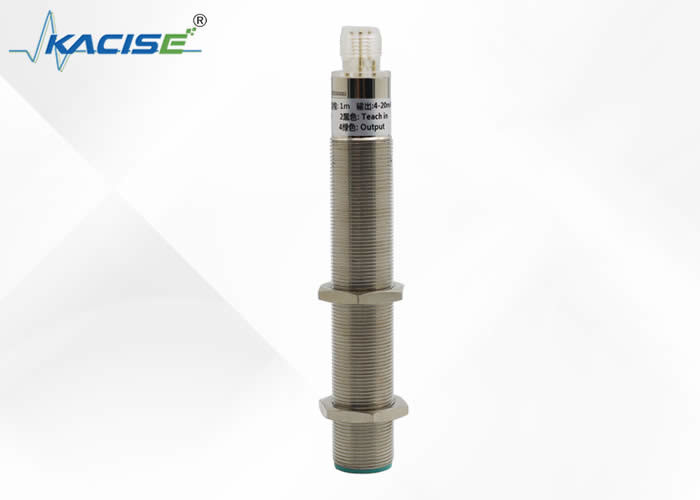

RS232 出力 1m 超音波レベルメーター 40KHZ 周波数 IP67 タンク水位センサー

RS232 出力 1m 超音波レベルメーター 40KHZ 周波数 IP67 タンク水位センサー

1mのフルード レベルのメートル

IP67タンク水位センサー

フルード レベルのメートル40KHZの頻度

起源の場所:

中国

ブランド名:

KACISE

証明:

CE

モデル番号:

KUS3000-M18

連絡 ください
引金 を 求め て ください
製品詳細
Product:
Ultrasonic Distance Sensor
Detection Range:
50mm~1000mm
Transducer Frequency:
40KHZ
Operating Voltage:
24VDC
Limit Working Voltage:
3.6VDC~30VDC
IP grade:
IP67
Output:
RS232/RS485
ハイライト:

1mのフルード レベルのメートル

,

IP67タンク水位センサー

,

フルード レベルのメートル40KHZの頻度

支払いと送料の条件
最小注文数量
1pcs
パッケージの詳細
各ユニットには個別の箱があり,すべての箱は標準パッケージに梱包されています.または顧客の要求が利用できます.
受渡し時間
5-8 仕事日
支払条件
T/T、ウエスタンユニオン、マネーグラム
供給の能力
1000個/週に1個 交渉可能
製品説明
RS232出力1M超音波レベルメーター40kHz周波数IP67タンク水位センサー
製品仕様
属性 価値
製品 超音波距離センサー
検出範囲 50mm〜1000mm
トランスデューサー周波数 40kHz
動作電圧 24VDC
作業電圧を制限します 3.6VDC〜30VDC
IPグレード IP67
出力 RS232/RS485
技術的なパラメーター
一般仕様
センシング範囲 100 ... 1000 mm
使用できないエリア 0 ... 100 mm
標準ターゲットプレート 100 mm x 100 mm
トランスデューサー周波数 約220 kHz
応答遅延 約50ミリ秒
インジケーター/動作手段
LEDブルー パワーオン
鉛黄色 スイッチング状態フラッシュの表示:プログラム関数オブジェクトが検出されました
LED RED 永久に赤:エラーレッド、点滅:プログラム機能、オブジェクトは検出されません
電気仕様
動作電圧UB 15 ... 30 V DC、Ripple 10%SS
電源電源電流I0 ≤45mA
入力
入力タイプ 1ティーチイン入力
動作範囲 A1:-UB ... +1 V、A2:+6 V ... +UB
入力インピーダンス >4.7kΩ
ティーチインプログラムパルス ≥1秒
出力
出力タイプ 1スイッチ出力E4、NPN NO/NC、プログラム可能
定格操作電流IE 200 Ma、短絡/過負荷保護
デフォルト設定 スイッチングポイントA1:70mmスイッチングポイントA2:800mm
電圧ドロップ ≤2.5v
繰り返し精度 ≤1%
周波数の切り替えf ≤13Hz
範囲ヒステリシスh セット動作距離の2%
温度の影響 ±1.5%のフルスケール値
周囲の条件
周囲温度 -25 ...70℃(248 ... 343K)
保管温度 -40 ...85℃(233 ... 358k)
機械仕様
繋がり V1コネクタ(M12×1)、4ピン
保護学位 IP67
材料ハウジング 真鍮、ニッケルメッキ
トランスデューサー エポキシ樹脂/中空ガラス球体混合物。フォームポリウレタン、カバーPBT
寸法
RS232 出力 1m 超音波レベルメーター 40KHZ 周波数 IP67 タンク水位センサー 0
電子インターフェイスと信号定義
RS232 出力 1m 超音波レベルメーター 40KHZ 周波数 IP67 タンク水位センサー 1 RS232 出力 1m 超音波レベルメーター 40KHZ 周波数 IP67 タンク水位センサー 2
センサー機能の説明
パラメーター調整

超音波センサーは、2つのティーチ可能なスイッチングポイントを備えたスイッチ出力を備えています。これらは、供給電圧-UBまたは + UBをティーチイン入力に適用することにより設定されます。供給電圧は、少なくとも1秒間ティーチイン入力に適用する必要があります。 LEDは、ティーチイン手順中にセンサーがターゲットを認識しているかどうかを示します。スイッチングポイントA1は-UB、A2を +UBで教えられます。 8つの異なる出力関数を設定できます。

スイッチングポイント、電源オン後にのみ距離を設定します。内部クロックは、電源を入れたときに5分後に変更できないことを保証できます。スイッチングポイントを変更する場合、ユーザーは電源再起動後にのみ要求距離を設定できます。

ティーチインモード
  • ティーチインウィンドウモード、正規オープン機能
    • ターゲットを近くのスイッチングポイントに設定します
    • ティーチインスイッチングポイントA1と-ub
    • ターゲットを遠いスイッチングポイントに設定します
    • ティーチインスイッチングポイントA2 + UB
  • ティーチインウィンドウモード、通常閉鎖された関数
    • ターゲットを遠いスイッチングポイントに設定します
    • ティーチインスイッチングポイントA2と-ub
    • ターゲットを近くのスイッチングポイントに設定します
    • ティーチインスイッチングポイントA1 + UB
  • ティーチインスイッチングポイント、正規オープン関数
    • ターゲットを近くのスイッチングポイントに設定します
    • ティーチインスイッチングポイントA1と-ub
    • センサーを手で覆うか、センシング範囲からすべてのオブジェクトを取り外します
    • ティーチインスイッチングポイントA2 + UB
  • ティーチインスイッチングポイント、通常閉鎖された関数
    • センサーを手で覆うか、センシング範囲からすべてのオブジェクトを取り外します
    • ティーチインスイッチングポイントA2と-ub
    • ターゲットを近くのスイッチングポイントに設定します
    • ティーチインスイッチングポイントA1 + UB
  • 通常のオープンモード、大規模なヒステリシス間隔
    • ターゲットを近くのスイッチングポイントに設定します
    • ティーチインスイッチングポイントA1 + UB
    • ターゲットを遠いスイッチングポイントに設定します
    • ティーチインスイッチングポイントA2と-ub
  • 通常、閉鎖されたモード、大きなヒステリシス間隔
    • ターゲットを遠いスイッチングポイントに設定します
    • ティーチインスイッチングポイントA2 + UB
    • ターゲットを近くのスイッチングポイントに設定します
    • ティーチインスイッチングポイントA1と-ub
  • オブジェクトの存在のティーチインの検出は通常オープンモードです
    • センサーを手で覆うか、センシング範囲からすべてのオブジェクトを取り外します
    • ティーチインスイッチングポイントA2と-ub
    • センサーを手で覆うか、センシング範囲からすべてのオブジェクトを取り外します
    • ティーチインスイッチングポイントA2 + UB
  • オブジェクトの存在のティーチインの検出通常は閉じたモード
    • センサーを手で覆うか、センシング範囲からすべてのオブジェクトを取り外します
    • ティーチインスイッチングポイントA2 +UB
    • センサーを手で覆うか、センシング範囲からすべてのオブジェクトを取り外します
    • -ubを使用したティーチインスイッチングポイントA2
デフォルト設定

A1 =ブラインドレンジ、A2 =名目距離

RS232 出力 1m 超音波レベルメーター 40KHZ 周波数 IP67 タンク水位センサー 3
LEDディスプレイ
動作モードに依存して表示します 赤いLED 黄色のLED
ティーチインスイッチングポイントオブジェクトが検出されたオブジェクトが検出されないオブジェクトが不確実(ティーチイン無効) オフフラッシュオン フラッシュオフ
通常の操作 オフ スイッチング状態
故障 の上 前の状態
インストール条件

センサーが環境温度で設置されている場合、温度が0を下回ると、保護対策に適しています。スチールナットを使用してスルーホールにセンサーを直接取り付ける場合、ハウジングスレッドの中央に固定する必要があります。
