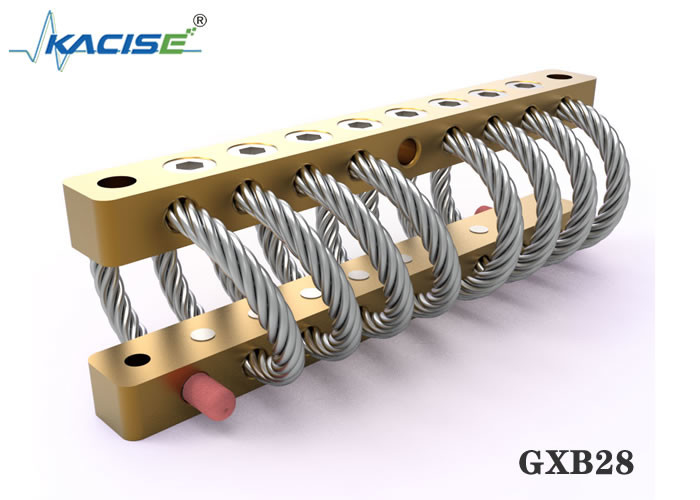

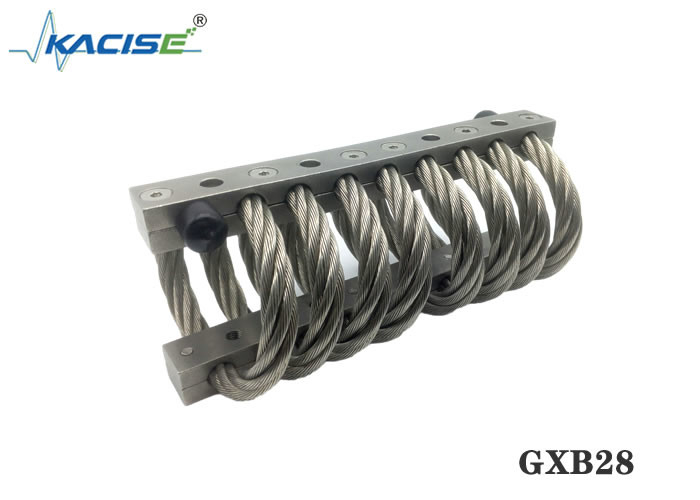

GXB28-950 ステンレス鋼ブレーキ ライン ワイヤー ロープ防振装置価格

GXB28-950 ステンレス鋼ブレーキ ライン ワイヤー ロープ防振装置価格

起源の場所:

中国

ブランド名:

Kacise

モデル番号:

GXB28-950

連絡 ください
引金 を 求め て ください
製品詳細
長さ:
370mm
幅:
286mm
高い:
227mm
取付穴:
M12
共鳴周波数:
5~10Hz
外側取付穴距離/L1(mm):
268/266.7
取付穴内距離/L2(mm):
114/114.3
最大垂直変形 (mm):
132.2
垂直静荷重 (Kg):
374
垂直静的剛性 (Kg/mm):
37.7
垂直動的剛性 (Kg/mm):
13.8
45°最大変形量(mm):
180
45° 静荷重 (Kg):
211
45°静的剛性 (Kg/mm):
21
45° 動剛性 (Kg/mm):
7
サイドサスペンションの最大変形量(mm):
140
横吊り静荷重(Kg):
76
側面吊り静的剛性 (Kg/mm):
7.7
サイドサスペンション剛性 (Kg/mm):
5.6
素材:
SS304
重量 (kg):
13.9
製品のカスタマイズをサポートするかどうか:
はい
支払いと送料の条件
最小注文数量
1
価格
交渉可能
パッケージの詳細
カートン
受渡し時間
5-8 仕事日
支払条件
L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram
供給の能力
100+
製品説明

製品説明
衝撃と振動の問題を解決する
衝撃と振動は、産業環境で最も破壊的な要因の 1 つです。これらの外乱は、機械および電子機器の寿命を縮め、必要になるずっと前に機械を使用できなくします。この早期の劣化は、過大な負荷が繰り返されること、重要な部品の疲労破壊、および両方の組み合わせに起因する場合があります。
Kacise は、ほぼすべてのアプリケーションで衝撃と振動の問題を解決するさまざまなワイヤ ロープ アイソレータを提供しています。適切な特性 (ワイヤ直径、ストランド数、ケーブル長、ケーブルの撚りまたは撚り、セクションごとのケーブル数) を備えたワイヤ ロープを選択することにより、優れた機器保護を提供するワイヤ ロープ アイソレータが作成されました。理想的には、パッシブ絶縁システムはメンテナンスが不要で、スペースをほとんど使用せず、さまざまな温度や腐食環境下で機能し続けることができます。

製品サイズ表

製品番号 高(mm) 幅(mm) 製品重量(kg) インストール方法 穴のサイズ(mm) ネジサイズ(mm) ザグリテーパー
JGX-286-8-X-16860-AS 216 ± 6.35 286 13.9

A、B、C、D、E、S

Ø13.5 + 0.13- 0.38 M12X1.75 90°


圧入試験データシート

曲線番号 製品番号 静荷重(N) 最大変形量 (mm) 振動剛性 Kv kN/m 衝撃剛性 Ks kN/m
1 JGX-286-8-X-16860-AS 3740 125.7 377 138


45°傾斜圧入荷重試験データシート

曲線番号 製品番号 静荷重(N) 最大変形量 (mm) 振動剛性 Kv kN/m 衝撃剛性 Ks kN/m
1 JGX-286-8-X-16860-AS 2110 177.8 212 70


せん断ローリング荷重試験データシート

曲線番号 製品番号 静荷重(N) 最大変形量 (mm) 振動剛性 Kv kN/m 衝撃剛性 Ks kN/m
1 JGX-286-8-X-16860-AS 760 132.1 77 77


GXB28-950 ステンレス鋼ブレーキ ライン ワイヤー ロープ防振装置価格 0
ワイヤー ロープの防振装置には次の利点があります。

  • 衝撃と振動の複合分離システム
  • 最小限の変位
  • 固有減衰
  • 調整可能
  • 交換可能なワイヤー ロープ アイソレーター
  • ロープロファイル
  • アプリケーション
  • 商用ユーティリティおよび HVAC スペース
  • 舞台芸術センター
  • コンピュータ操作室
  • エンターテイメント、社交イベント スペース、ヘルス クラブ
  • 輸送デポ
  • 病院および研究施設
  • オフィス・集合住宅

製品構造図

GXB28-950 ステンレス鋼ブレーキ ライン ワイヤー ロープ防振装置価格 1
ワイヤーロープアイソレーターの設置ガイド
1.取り付け前に、ネジが同じかどうかなど、取り付け穴が防振装置の取り付け穴と一致しているかどうかを慎重に確認してください。
2、取り付け穴はきれいで、バリ、錆、損傷、その他の欠陥はありません。
3.防振装置は弾性部品であるため、作業時に少し可動スペースが必要です。取付前に、取付部に取付に影響を与える機器がないか、防振装置の可動スペースが十分に確保されているかをよく確認してください。取り付け前に、防振装置の状態が良好で、欠陥がないことを確認してください。
4. 適切なドライバーとバールを用意します。
5、最初にアイソレーターを重機または固定機器に取り付けます。取り付けネジを締める必要がないため、アイソレーターはわずかにアクティブになります。
6. 防振装置の反対側に接続装置を取り付けます。取り付け穴がわずかにずれている場合は、防振装置を移動するか、バールを使用して防振装置の取り付け穴を機器の取り付け穴に合わせ、固定ネジを締めます。
7. デバイスの位置を固定したら、すべての固定ネジを締めます。
応用
GXB28-950 ステンレス鋼ブレーキ ライン ワイヤー ロープ防振装置価格 2
