| 起源の場所: | 中国 |
| ブランド名: | Kacise |
| モデル番号: | GXB28-800 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | カートン |
| 受渡し時間: | 5-8 仕事日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram |
| 供給の能力: | 100+ |
| 長さ: | 370mm | 幅: | 210mm |
|---|---|---|---|
| 高い: | 191mm | 取付穴: | M12 |
| 共鳴周波数: | 5～10Hz | 外側取付穴距離/L1(mm): | 268/266.7 |
| 取付穴内距離/L2(mm): | 114/114.3 | 最大垂直変形 (mm): | 102.9 |
| 垂直静荷重 (Kg): | 654 | 垂直静的剛性 (Kg/mm): | 80 |
| 垂直動的剛性 (Kg/mm): | 26.3 | 45°最大変形量(mm): | 144 |
| 45° 静荷重 (Kg): | 445 | 45°静的剛性 (Kg/mm): | 44 |
| 45° 動剛性 (Kg/mm): | 13 | サイドサスペンションの最大変形量(mm): | 108 |
| 横吊り静荷重（Kg）: | 162 | 側面吊り静的剛性 (Kg/mm): | 16.3 |
| サイドサスペンション剛性 (Kg/mm): | 12.3 | 素材: | SS304 |
| 重量 (kg): | 11.5 | 製品のカスタマイズをサポートするかどうか: | はい |
製品説明

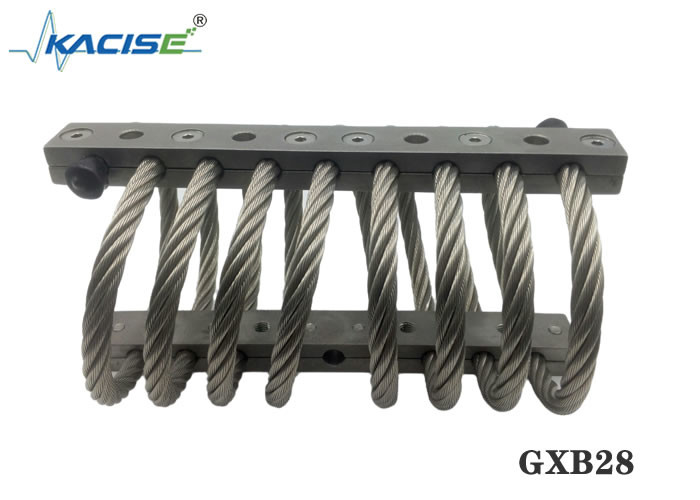

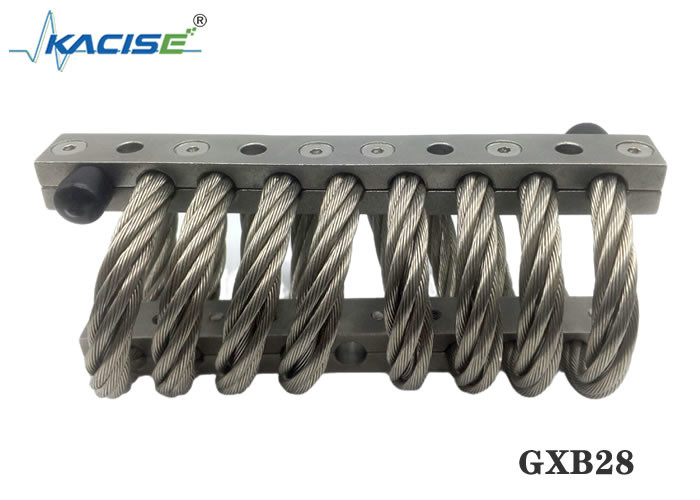

GXB28 シリーズ アイソレータは、頑丈な金属製の保持バーで保持されたらせん状の撚り線ロープで構成されています。
この設計は、車両、船舶機器、重機、航空機、エンジン、電子機器など、事実上無限の範囲のアプリケーションで優れた衝撃と振動の分離を提供します。
すべての GXB28 シリーズ モデルは、ワイヤ ロープの直径、より線の数、ケーブル ループの長さ、およびセクションごとのループの数に基づいて、特定の応答特性を提供します。
このパフォーマンスは、GXB28 シリーズの各サイズと構成について測定可能であり、予測可能です。
標準の GXB28 シリーズ ヘリカル ワイヤ ロープ アイソレータは、ステンレス鋼のワイヤ ロープと耐腐食性のアルミニウム合金製のリテーナ バーでできています。
亜鉛メッキワイヤーロープやステンレス鋼を含むその他の材料。
製品サイズ表
| 製品番号 | 高(mm) | 幅(mm) | 製品重量(kg) | インストール方法 | 穴のサイズ(mm) | ネジサイズ(mm) | ザグリテーパー | |
| JGX-286-8-X-16860-AS | 191 | ± 6.35 | 210 | 11.5 | A、B、C、D、E、S | Ø13.5 + 0.13- 0.38 | M12X1.75 | 90° |
圧入試験データシート
| 曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6540 | 102.9 | 800 | 263 |
45°傾斜圧入荷重試験データシート
| 曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 4450 | 144.8 | 448 | 131 |
せん断ローリング荷重試験データシート
| 曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 1620 | 108 | 163 | 163 |
ワイヤー ロープの防振装置には次の利点があります。
製品構造図
ワイヤーロープアイソレーターの設置ガイド
1.取り付け前に、ネジが同じかどうかなど、取り付け穴が防振装置の取り付け穴と一致しているかどうかを慎重に確認してください。
2、取り付け穴はきれいで、バリ、錆、損傷、その他の欠陥はありません。
3.防振装置は弾性部品であるため、作業時に少し可動スペースが必要です。取付前に、取付部に取付に影響を与える機器がないか、防振装置の可動スペースが十分に確保されているかをよく確認してください。取り付け前に、防振装置の状態が良好で、欠陥がないことを確認してください。
4. 適切なドライバーとバールを用意します。
5、最初にアイソレーターを重機または固定機器に取り付けます。取り付けネジを締める必要がないため、アイソレーターはわずかにアクティブになります。
6. 防振装置の反対側に接続装置を取り付けます。取り付け穴がわずかにずれている場合は、防振装置を移動するか、バールを使用して防振装置の取り付け穴を機器の取り付け穴に合わせ、固定ネジを締めます。
7. デバイスの位置を固定したら、すべての固定ネジを締めます。
応用
