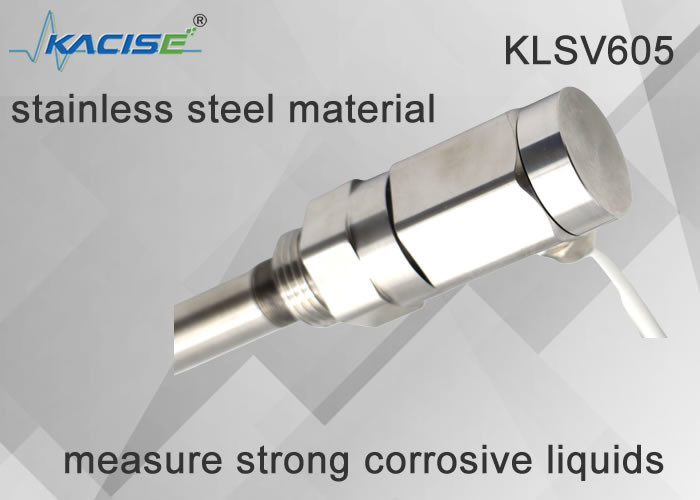

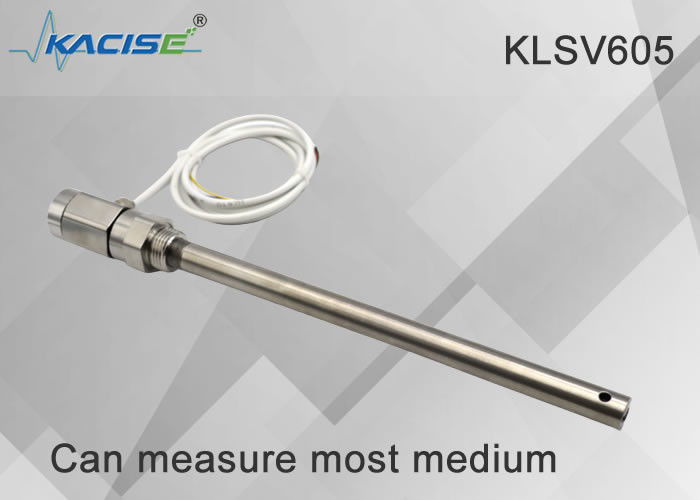

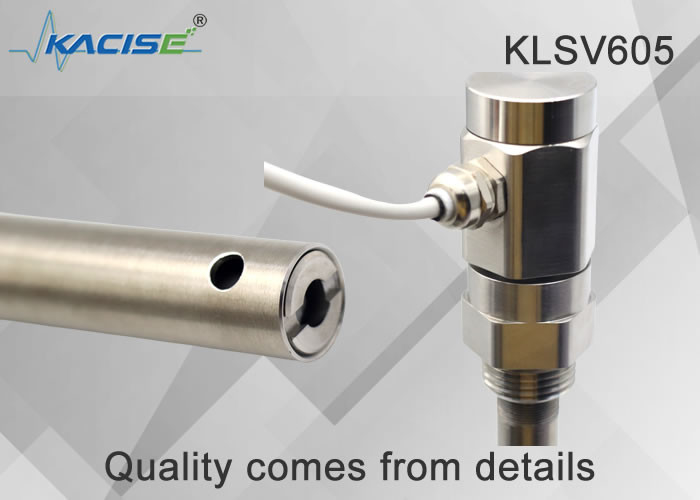

耐電磁界干渉と優れた耐腐食性能を備えた KLSV605 静電容量式レベル センサー

1.概要

静電容量式液面計は、優れた構造と設置方法を備えており、高温、高圧、強い腐食、容易な結晶化、ブロッキング防止、凍結防止、固体の粉状および粒状材料に適しています。腐食性の強い媒体の液面、高温媒体の液面、密閉容器の液面など、媒体の粘度、密度、使用圧力に関係なく測定できます。

2.特徴
1.ハイパフォーマンス:
送信機に使用されている容量性材料は、非常に安定した物理的および化学的特性を備えているため、製品は非常に高性能です。
±0.02%FS の精度を持つセンサー、安定性は ±0.05%FS より優れています。このような高性能は、他の敏感な原理を使用する製品では実現が困難です。
2.機械的変形:
敏感な静電容量ダイプレートの間隔の小さな変化は、測定可能な電圧信号の変化を生み出すことができ、小さな機械的変形はセンサーのヒステリシスと非再現性エラーを大幅に減らし、センサーの速度も大幅に改善されます。
3.広い測定範囲:
圧力発信器は測定範囲が広く、25Pa～70MPaの範囲の圧力を正確に測定でき、安定性が非常に高いです。
4.良好な長期安定性:
他の同様の製品と比較して、圧力伝送器はより高い安定性を持っています。金属製ひずみゲージ センサーなどの他のセンサーとは異なり、容量性圧力トランスミッターのクリープ、エージング、および温度の影響は非常に小さいです。
ほとんどすべての不利な要因は、他の形式のセンサーよりも容量センサーの出力安定性に与える影響が少なくなります。圧力トランスミッタのゼロ点安定性は、0.05%FS/年に達することがあります。
5.高出力信号:
圧力伝送器の回路は、信号増幅なしで静電容量の小さな変化を高出力信号に直接変換できます。ピエゾ抵抗センサー (薄型モード、C タイプ) の出力信号は低く、外部信号の干渉などの影響を受けやすく、これが通常、センサーの安定性が低く、温度の影響を大きく受け、影響を受けやすい主な理由です。電磁波干渉に。
6.優れた防食性能:
圧力トランスミッタの媒体と接触する材料はすべて高品質のステンレス鋼でできているため、多くの酸塩基溶液、腐食性ガスまたは液体との適合性が良好です。
7。耐電磁界干渉:
高出力信号、干渉防止設計、および金属シェルを備えた圧力トランスミッタは、外部電磁界を抑制する高い能力を備えており、プログラマブル制御に匹敵する干渉防止能力を備えています。
8.過酷な環境での作業:
圧力トランスミッタは非常に耐久性があります。その産業グレードの製品は、最低 107 回のフルスケール圧力サイクルに耐えることができます。使用圧力が低い場合、センサーのサイクル寿命はほぼ無限に長くなり、工業製品は 100 サイクルに耐えることができます。～200kgの衝撃と最低10～20回の振動。
高温高圧静電容量式液面計は、高圧、高温、強い腐食、容易な結晶化、目詰まり防止、凍結防止、固体の粉状および粒状の材料。さまざまな産業プロセスにおける検出と制御。

3.仕様

検出範囲	0.1～3m
静電容量測定範囲	10PF～500PF
正確さ	0.1級、0.2級、0.5級、1級
圧力範囲	-0.1MPa～32MPa
プローブ温度抵抗	-50～250℃
周囲温度	-40～85℃
保管温度	-55℃～+125℃
出力信号	4～20mA、485通信など
ワイヤレス出力レベルセンサーの通信距離	200メートル未満
電源電圧	3.3-36V (オプションのバッテリー電源) DC5～36V
レベルセンサーの材質	316 ステンレス鋼、1Gr18Ni19Ti または PTFE
長期安定性	≤0.1%FS/年
温度ドリフト	≤0.01%FS/℃ (0～70℃の範囲内)
防爆グレード	ExibIICT6
保護レベル	IP67

4.構造

静電容量式液面センサーは、用途やパラメーターによって構造が異なりますが、一般に、その主な構造は、センサー部分とトランスミッター部分の2つの部分に大別できます。写真のように:



写真のAはセンサーを示しており、コンテナの機器または測定値を直接プローブします

メーターチューブの測定媒体中



図中の B と C は液面計測制御装置の気相・液相接続フランジで、機器フランジの接続に使用され、機器内の液と圧力がメスシリンダーに引き込まれます。



図中Dは液面計測制御装置のメスシリンダーで、センサー電極と静電容量を形成することができます。



図中Eは汚水フランジであり、液面計測制御装置内の汚れを定期的に外部に排出し、液面計測制御装置の測定管内を清浄に保ち、センサーの飛散を防止することができます。汚れに付着。



図中のFは発信器で、静電容量から標準電流信号への変換装置であり、液面計測制御装置全体の中心部分です。その主な機能は、センサーから送信された液面の変化に起因する静電容量の変化の増分を受信し、変換後、4 ～ 20mADC の標準電流信号を出力することです。この送信機は、低消費電力、高温耐性、強力な信頼性を備えた軍用統合デバイスを採用し、本質安全の要件を満たしています。



注: 送信機と測定チューブの間にシール部分があり、複数のシールで構成されています。これにより、測定媒体がセンサーと接触することを保証できますが、漏れて害を及ぼすことはありません。この部分は重要なシール部品です。事故防止のため、メーカーの許可なく分解しないでください。


5.表示

6.配線



KSLV606 (ディスプレイモデル) には、RS485 と 4-20mA の 2 つの配線方法があります。

• RS485

• 4～20mA

絶縁された 4 ～ 20mA 出力

非絶縁 4 ～ 20mA 2 線式出力
図 6.1

設置後、初めてご使用になる場合は、必ず気相バルブを開けてから液相バルブを開けて、液面が激しく変動し、測定誤差の原因とならないようにしてください。



さらに、接続ケーブルの接合部が良好に接触し、腐食していないことを確認する必要があります。長期間使用する場合は、定期的な下水の排出に注意して、汚れの蓄積を避け、機器の性能に影響を与えないようにしてください。一般的な銅液、C-カーボン液、保河温水塔、下水プールなどの汚れた媒体を例にとると、週に1〜2回の排出を保証する必要がありますが、クリーナー媒体は週に1〜2回排出する必要があります月。

送信機のハウジングは、水、腐食性媒体、またはガスの侵入を防ぐためにしっかりと包む必要があります。また、専門家以外が外力と衝突して分解することは禁じられています。



伝送器の一般的な配線方法には、(a) (b) (c) に示す 3 つの方法があります。

(a)

(ロ)


(c)電流計
図 6.2

上図のように、液面計測制御装置の発信器の配線方法は3通りあります。図(a)は発信器とデジタル表示メータの配線図です。図 (b) は、送信機と DCS 制御システムの配線図を示しています。制御システムは 24V を供給し、送信機に接続されています。図 (c) は、安全バリアによって電力を供給される送信機の接続図を示しています。ユーザーは、インストール時に上記の 3 つの配線方法を参照できます。

7. インストール

1) 気相と液相の設置

図 7.1

外観デザインと材質が異なるだけで、どちらも外部液面計測制御機器に属しているため、両者の設置方法は基本的に同じです。ここではまとめて説明します。一般に、取り付けは非常に簡単で迅速です。液面計測制御装置の気液相接続フランジを装置の気液相フランジに接続し、中間にガスケットを追加して、ボルト。(注: 液面監視および制御機器の接続フランジは、両者が合意したサイズに従って溶接されており、再構成する必要はありません。ユーザーは、バルブとパイプラインを自分で構成する必要があります)図 7.1。



注: 設置前に、機器のアウトレット パイプの内側の穴をきれいにして、機器のアウトレット パイプが塞がれておらず、フランジのシール面が損なわれていないことを確認してください。同時に、液面測定および制御機器のフランジと機器のフランジの間にバルブを追加して、メンテナンスまたは交換時の機器の分解と組み立てを容易にすることができます。
1) ボイラ式静電容量式液面計の設置

図 7.2


キャパシタンスレベルゲージは、大、中、小のボイラーエアバッグおよびその他のタイプの高温液体レベル測定に特別に使用される製品です。

特殊な素材と高周波技術を採用しているため、高温環境でも機械全体が長時間安定して動作します。液面計測制御装置は高温環境下での使用に特化しているため、構造や取付方法が他の製品と異なります。

まず、他の製品との違いは、発信器がセンサーの下にあり、メスシリンダーから発信器までは密閉された放熱部分があり、その下には90度湾曲したアームがあり、センサーを導きます。これにより、トランスミッタがガスポート付近の高温から確実に保護されます。一方、高温の媒体がトランスミッターに熱を伝達する際には、まず特殊な放熱セクションを通過することで熱が大幅に低減されます。トランスミッターをセンサーの下側に導くのは、主にセンサーのシール部分の漏れを防ぎ、媒体がメスシリンダーの外壁に沿ってトランスミッター部分に広がり、短絡や腐食を引き起こすのを防ぐためです。

要約すると、このレベルメーターの構造には明らかな利点があり、それが高温環境で長期間安定して動作できる理由です。設置の際は、送信機が下にあり、下水管との距離が比較的近いため、逆に設置することはできませんのでご注意ください。インストールは、図 7.2 に示すとおりです。

8.キャリブレーション

アナログ調整は工場出荷前に行っておりますが、ご使用前に当社製品の性能をより実感していただくために、簡単なご確認をお勧めいたします。校正のために機器一式をすべて取り外すことができます。(ただし、当社製品の部品を分解しないでください)

外部液体レベル測定および制御機器のキャリブレーションを図 8.1 に示します。

図 8.1

検証手順は次のとおりです。

1) 透明な水道管を用意し、スケールで印を付けるか、定規で固定して、校正時に実際の液面を観察し、校正できるようにします。また、精度が 3 桁以上の電流計（DC）、数個のゴム栓、十分な量の試験媒体（水で代用できます）を用意してください。

2) 透明な水道管の一方の端を液位計測制御装置の液相ポートに接続し、汚水排出口を塞ぎ、気相ポートをふさがないでください。そして図 6.2)のように電流計を直列に接続し、配線が正しいことを確認してから電源を投入してください。

3) 透明チューブの上端から培地を追加すると、培地は液相チューブを通って液面測定制御装置に流れ込み、高さの異なる数点に液面が追加されます。透明管内の液面を液面計器で測定します。メーター シリンダー内の液面は正確に一致しています。このとき、電流計の値を読み取り、出力基準4-20mA信号に対応する高さ比と収集した電流値を比較して、レベルメータの精度を確認します（注：計算するために簡単です. 一般に、0%、25%、50%、75%、100% でそれぞれいくつかのポイントが取られ、対応する電流はそれぞれ 4mA、8mA、12mA、16mA、20mA であり、範囲は液相の中心に対応する必要があります。それぞれ気相）。



9.Tトラブルシューティング

1.使用中にデジタル表示がゼロを示した場合、DC電流計の0-200mA範囲を使用し、測定電流も0の場合、考えられる障害は次のとおりです。

a.24V電源は正常ですか？

b.送信機がショートしている可能性があります

c.送信機に品質上の問題があります。



DC 電流計で測定された電流が 4mA 未満の場合、考えられる障害は次のとおりです。

a.実際の液面は液相ポートより下

b.送信機の現在の調整値が低すぎる

c.送信機に品質上の問題があります。測定された電流が実際の液体レベルと一致する場合、デジタル表示に問題があります。



電流が 25mA を超える場合に考えられる障害:

a.トランスミッタ回路に短絡があります

b.現在の調整値が高すぎます。



2. デジタル表示がいっぱいになったら、DC 電流計の 0 ～ 200mA 範囲を使用します。測定された電流が 20mA の場合、障害が発生している可能性があります。

a.現在の調整額が高すぎる

b.送信機に短絡があります

c.実際の液体レベルは満杯です。

測定電流が 20mA 未満の場合、デジタル表示が故障しています。



3. デジタル表示が激しく飛びます。DC 電流計の 0 ～ 200mA の範囲を使用すると、測定電流が大きく変動し、誤動作する可能性があります。

a.実際の液面変動

b、線接触不良

c.送信機に品質上の問題があります。測定電流が安定している場合は、表示メーターが故障している可能性があります



4. デジタル表示に変化はありません。直流電流計の 0 ～ 200mA レンジを使用してください。測定された電流が正常に変化する場合、機器が故障していることを示している可能性があります。測定された電流が変化しない場合は、障害が発生している可能性があります。

a.送信機の故障

b.気液相配管の閉塞

c.センサーと送信機の間に開回路があり、再接続する必要があります



5. デジタル表示は、実際の液面よりもゆっくりと変化します。電流計0-200mAを使用すると、測定電流がゆっくりと変化し、障害が発生する可能性があります。

a.センサーの内側のポールが不純物に付着するため、25% の塩酸 (硫酸) を使用してポールを浸します

b.気相パイプが半分詰まっています。バルブを開けてテストし、クリアしてください。



6. デジタル表示が高いか低い場合は、トランスミッターのレンジまたはゼロノブを調整して調整します。



注：回路に24V電源があるかどうかを測定するには、測定前に電圧計の正と負のテストリードを使用して24V電源ラインの正と負を接続してください。

短絡の有無の処理：外部回路と送信回路を確認し、取り除いてください。



10.注意事項

1.すべての供給製品には、製品番号、技術パラメータ、配線図、製造日などを含む製品証明書と取扱説明書が付属しています。誤った使用を避けるために、慎重に確認してください。

2. インストール中に、製品の接続方法に従って、オンサイト インターフェイスが製品インターフェイスと一致しているかどうかを確認します。

3. 配線は、当社取扱説明書に厳密に従って配線してください。

4.この製品は精密なエネルギー変換器具であり、分解、衝突、落下、力を加えることは禁じられています。

5. 使用中に異常が発見された場合は、電源を切るか、使用を中止し、点検するか、当社技術部門に直接ご連絡ください。

6. 輸送中および保管中は元のパッケージに戻し、涼しく乾燥した換気の良い倉庫に保管してください。

7. 設置および使用中にセンサを損傷しないように注意してください。

8. 設置場所では効果的な避雷対策を講じる必要があります。

9. このシリーズの送信機のケースは確実に接地する必要があり、接地抵抗は 4Ω 未満である必要があります。

10. システム構成に 485 通信を使用する場合、伝送器に安全バリアまたはアイソレータを装備する必要があります。

11.安全バリアは防爆証明書を取得する必要があり、その設置はそのマニュアルの要件に従って実行する必要があります。

12. 送信機を「0」エリアで使用する場合、安全バリアに電力を供給する電源トランスは、GB3836.4-2010 の第 8.1 条の要件を満たす必要があります。

製品選択表

KSLV	インテリジェント静電容量式液面計の選定表
	製品タイプ
	605	表示モデルなし
	606	表示モデルなし
		出力信号
		4～20mA	4~20mA信号出力、LED表示
		RS485	RS485出力
			コード	測定範囲
			L500	500mm
			L800	800mm
			L1000	1000mm
			Lxxx	特別な要件は括弧内に記入してください
				測定媒体	水、ディーゼルなど、測定対象の媒体の種類を識別します...
				水	測定媒体は水
					他の	その他の要件がある場合は、明確に記入してください
					NA
KSLV	605	4～20mA	L800	水	NA
