起源の場所:
山西省
ブランド名:
Kacise
証明:
CE
モデル番号:
KSS523
SF6ガスは,特に高電圧断路機,トランスフォーマー,トランスフォーマー,コンデンサー,アレスター,ファイューズなどで,電源機器の保温媒質および弧消しガスとして広く使用されています..漏れが発生すると,機器の圧力が低下し,隔熱能力が低下します.大気環境を汚染し破壊し,温室効果を増大します.低層空間での蓄積部分放出や高温などの要因の影響で,SF6ガスは,SF4のような非常に有毒な分解物質を生成します.SF2,SOF2 など

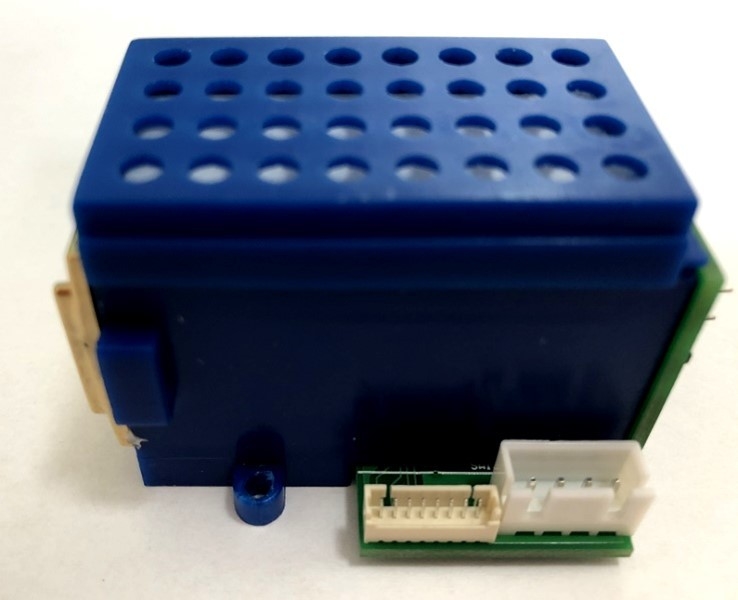

KSS523は,NDIR赤外線吸収検出原理を用いたガスセンサーモジュールで,10.5umでSF6ガスの吸収に応じて濃度を決定する.KSS523はMEMS光源を採用し,特殊な構造と二チャネル検出器を持つ光学空洞,空間二次光学経路参照補償を実現する,および信号取得,処理および出力のためのマイクロプロセッサ. KSS523はサイズが小さく,消費電力は低く,UART,485 (Modbus RTU,Modbus ASCII,Modbus カスタムオプション) とシングルバスデジタルインターフェースデジタル校正ゼロと感度ゼロ機能,手動校正ゼロ機能を提供する.
KSS523は,電力産業におけるSF6ガス漏洩検出および他の場合のSF6ガス濃度分析に広く使用できます.
| パラメーター | シンボル | 最低限 | 典型的な値 | 最大 | ユニット | |
| 貯蔵温度 | Tstg | -20歳 | - | 80 | °C | |
| 動作温度 | TA について | -20歳 | 60 | °C | ||
| 動作湿度 | HA について | 0 | 90 | % RH | ||
| 仕事 の 圧力 | PA について | 0.8 | 1.2 | ATM | ||
| 供給電圧 | Vs | 11 | 12 | 18 | V | |
| 最大電流 | 私は平均 | 100 | 120 | 150 | mA | |
| 範囲 (カスタマイズ可能) | 5000 | ppm | ||||
| 測定精度 | 精度 | ± 5ppm または ± 2% の真の値が大きい | 総量 % | |||
| T90 | ポンプ吸着 | 5 | 第2回 | |||
| 拡散 | 30 | 第2回 | ||||
| 繰り返し可能性 | 50%F.S. | ± 5%未満 | ||||
| 寿命 | 10 | 年間 | ||||
引力ユニット:mm
拡散型とポンプ吸着型は長さと幅が同じで,高さだけが異なります.
ディフュージョン製品 設置 予約されたサイズ: 長さ * 幅 * 高さ 60mm * 40mm * 40mm
ポンプ吸気製品設置 予約されたサイズ: 長さ * 幅 * 高さ 60mm * 40mm * 45mm
引力ユニット:mm
拡散型は,ポンプと吸着装置の穴と同じ位置にある.
センサーは定期的に校正されるべきで,3ヶ月以上は推奨されません.
高濃度な塵のある環境では,センサーを長時間使用しないでください.
センサーの電源の範囲内でセンサーを使用してください
要求された特典を購入するには,次の情報を提供してください.
例えば SW520S 0-1500ppm シングルバス
| 注文情報シート | |||||
| KSS523 | KSS523 赤外線SF6ガスセンサーモジュール | ||||
| xxxx | センサーは,CO2濃度の範囲を ppm で測定し,最小値は 2000 と最大値は 50000 ppm です. | ||||
| 2000 | 範囲は200ppm (デフォルト) | ||||
| 10000 | 範囲 10000ppm | ||||
| 50000 | 50000ppm の範囲 | ||||
| コード | 反応速度は2種類に分かれます 速いと遅い | ||||
| S | 遅い (デフォルト) | ||||
| Q について | 早く | ||||
| コード | ボード速度の選択,一般的に使用されるボード速度のサポート 2400 9600 19200 38400bps, 8ビットデータ, 1ビットストップビット,チェックビットなし: 注文する前に特別なニーズを確認します. | ||||
| カスタム | オーダーする前にボードレートを確認してください. | ||||
| 2400 | 2400bps baud 速さ | ||||
| 9600 | 9600bps バイドレート | ||||
| 19200 | 19200bps バイドレート | ||||
| 38400 | 38400bps バイドレート (デフォルト) | ||||
| コード | シリアルポートプロトコル | ||||
| モッドバス-RTU | 標準のModbus-RTUプロトコル (デフォルト) | ||||
| Modbus-ASCII を入力する | 標準 Modbus-ASCII プロトコル | ||||
| モッドバス・セルフ | Modbus プライベート プロトコル | ||||
| KSS523 | -2000年 | -Sさん | -38400 | - モッドバス-RTU | |
URL はwww.kacise.com について
テレフォン: +86-29-17719566736
メール: sales@kacise.com
地址:中国山西省西安市東洋南路
| 簡略文 | 氏名 |
| VOL | 1% VOL は,空気中の特定のガスの体積の1%を指します. |
| PPM | 1PPMとは,空気中の特定のガスの容量が百万分の"であることを意味します. |
| O2 | 酸素分子 |
| LCD | LCDディスプレイ |
| RS485 | アシンクロンシリアルポート 485 |
| DC | 直流 |
| AC | コミュニケーション |
| PVC | ポリビニル塩化物 |
