| 起源の場所: | 山西省 |
| ブランド名: | Kacise |
| モデル番号: | KCS571 |
| 最小注文数量: | 1 |
|---|---|
| パッケージの詳細: | 各ユニットには個別のボックスがあり、すべてのボックスは標準パッケージまたは顧客の要求に応じて梱包されています |
| 受渡し時間: | 5営業日 |
| 支払条件: | T/T、ウエスタンユニオン、マネーグラム |
| 供給の能力: | 1週あたりの1000部分 |
| 保管温度: | -20～80℃ | 動作温度: | -20～60℃ |
|---|---|---|---|
| 動作湿度: | 0～90%RH | 仕事の圧力: | 0.8～1.2気圧 |
| 供給電圧: | 5～5.5V | 最大動作電流: | 120～150mA |
| 検出範囲: | 100% vol はカスタマイズ可能 ppm | ||
| ハイライト: | Ir CO2 ガス検知センサー,100% Vol CO2 ガス検知センサー,100% Vol CO2 検知センサー |
||
KCS571
赤外線 CO2ガスセンサー モジュール
SW711 は、NDIR 赤外線吸収の原理に基づくガス センサーであり、産業用途におけるさまざまな異核分子のガス濃度のテストに適しています。
SW711 は、特許取得済みの光学キャビティ、インポートされた光源、およびデュアル チャネル検出器を採用して、空間でのデュアル光パス参照補正を実現します。SW711 は選択性が高く、酸素依存性がなく、長寿命です。
SW711 は、UART、4 ～ 20mA 出力、485 出力などを備えており、手動で調整された MCDL ピンを顧客に提供します。屋外の自由に流れるきれいな空気を使用して、センサー モジュールをゼロに対して校正すると便利です。
SW711 は拡散換気方式を採用し、応答時間は 30 秒未満です。
SW711 は、お客様のニーズに合わせてカスタマイズできるさまざまなパッケージで入手できます。パッケージ 1、パッケージ 2 (6 ピン 4 ～ 20mA)、パッケージ 3 (7 ピン 485 インターフェイス) の 3 つの共通パッケージがあり、パッケージ 2 とパッケージ 3 は同じサイズです。

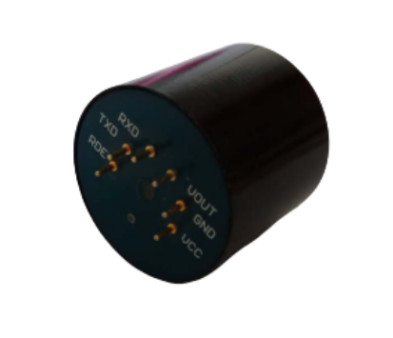

パッケージ 1

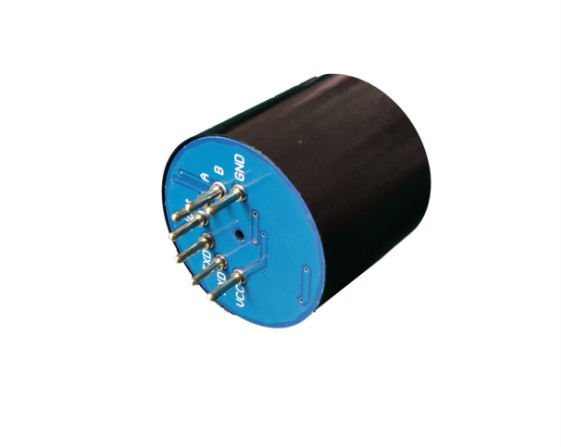

パッケージ 2 (6ピン4-20mA) パッケージ 3 (7 ピン485 コネクタ）。
| パラメータ | シンボル | 最小 | 代表値 | 最大 | 単位 | |
| 保管温度 | Tstg | -20 | - | 80 | °C | |
| 動作温度 | Tあ | -20 | 60 | °C | ||
| 動作湿度 | ひあ | 0 | 90 | %RH | ||
| 仕事の圧力 | Pあ | 0.8 | 1.2 | 気圧 | ||
| 供給電圧 | Ⅴs | 5 | 5 | 5.5 | Ⅴ | |
| 最大動作電流 | 私最大 | 120 | 150 | mA | ||
| 検出範囲 | 200 | 50000 | 100% vol はカスタマイズ可能 | ppm | ||
| 測定精度 | - | ± 50ppm または ±3% 真値 | ± 300ppm± 3% 真 | ppm | ||
| T90 | 拡散 | - | 30 | 60 | 2番目 | |
| 再現性 | ゼロ | <±50 | ppm | |||
| 50%FS | - | <測定値の±2% | - | |||
| 寿命 | 3 | 5 | 10 | 年 | ||
センサー取り付けネジの寸法は、ブロック図を参照してください。
センサーは定期的に校正する必要があります。3 以下にすることをお勧めします。自動キャリブレーションをオンにすると、長期運用側でのキャリブレーションは不要です。
必要な特定の仕様を購入できるようにするには、次の情報を提供してください。
1) センサー名 2) センサー範囲 3) センサー測定精度と出力モードなど
たとえば、SW711、50000ppm、4 ～ 20mA 出力
| 注文情報選択フォーム | |||||||
| 製品 | 電源 | ケーブルの長さ | 信号出力 | ||||
| KCS571 | 赤外線CO2ガスセンサーモジュール | ||||||
| 12VDC | 電源は 12VDC (デフォルト) | ||||||
| 220V/110VAC | 電源は220/110VAC | ||||||
| ケーブルの長さ | |||||||
| XX分 | デフォルトは 5 メートル、最大は 500 メートルです。 | ||||||
| 4～20mA | RS485出力なしの4-20mA出力 | ||||||
| RS485 | RS485 出力、デフォルトで 4-20mA 出力なし | ||||||
| ARS485 | RS485出力付き4～20mA出力 | ||||||
| Modbus-RTU | RS485 出力のプロトコルは、Analog-to-Digital Bus-RTU (デフォルト) です。 | ||||||
| Modbus-ASC | RS485出力のプロトコルはModbus-RTU | ||||||
| KCS571 | DC12V | 5メートル | RS485 | ||||
1 EMC 問題のある環境では、シールド ケーブルを使用する必要があります。
2 モジュールをコールド スタートする場合、ウォームアップ時間は 2 分以上にする必要があります。
3 センサーは定期的に校正する必要があります。推奨される期間は 3 か月以内です。
4 ほこりの多い環境でセンサーを長時間使用しないでください。
5 電源のプラス端子、マイナス端子、信号出力端子の配線に注意してください。逆に接続しないでください。
6 高濃度の化学汚染はセンサー ポリマー層の破壊につながる可能性があるため、製品は化学汚染源から離れた場所で保管および使用する必要があります。
7 取り付けプロセスについては、関連する国の製品取り付け基準を参照してください。
URL: www.kacise.com
電話: +86-17719566736
電子メール: sales@kacise.com
住所: 陝西省西安市ハイテク ゾーン唐岩南路
| 速記 | フルネーム |
| ボリューム | 1% VOL は、空気中の特定のガスの体積の 1% を指します。 |
| PPM | 1PPM は、空気中の特定の気体の体積が 100 万分の 1 であることを意味します。 |
| O2 | 酸素分子 |
| 液晶 | 液晶ディスプレイ |
| RS485 | 非同期シリアルポート 485 |
| DC | 直流 |
| 交流 | コミュニケーション |
| PVC | ポリ塩化ビニル |
