| 保管温度: | -20～80℃ | 動作温度: | -20～60℃ |
|---|---|---|---|
| 動作湿度: | 0～90%RH | 仕事の圧力: | 0.8～1.2気圧 |
| 供給電圧: | 12V | 最大動作電流: | 120～150mA |
| 範囲 (カスタマイズ可能。最大 100% vol): | 5000～500000ppm | 解像度: | 1000ppm |
| 測定精度: | ± 20ppm または ±5% 真値 ppm | T90: | 20～40代 |
| ゼロの再現性: | <±50ppm | 50% FSの再現性: | <測定値の±5% |
| 寿命: | 10年 | ||
| ハイライト: | 500000ppm ガス検知器センサー、500000ppm Co2 センサー モジュール、5000ppm 高速 Co2 センサー モジュール,500000ppm Co2 Sensor Module,5000ppm Fast Co2 Sensor Module |
||

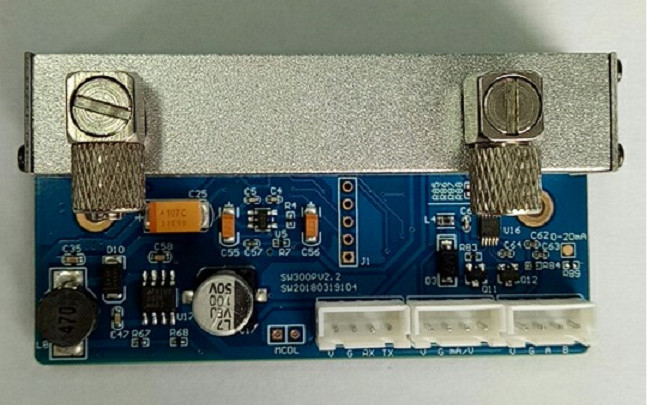

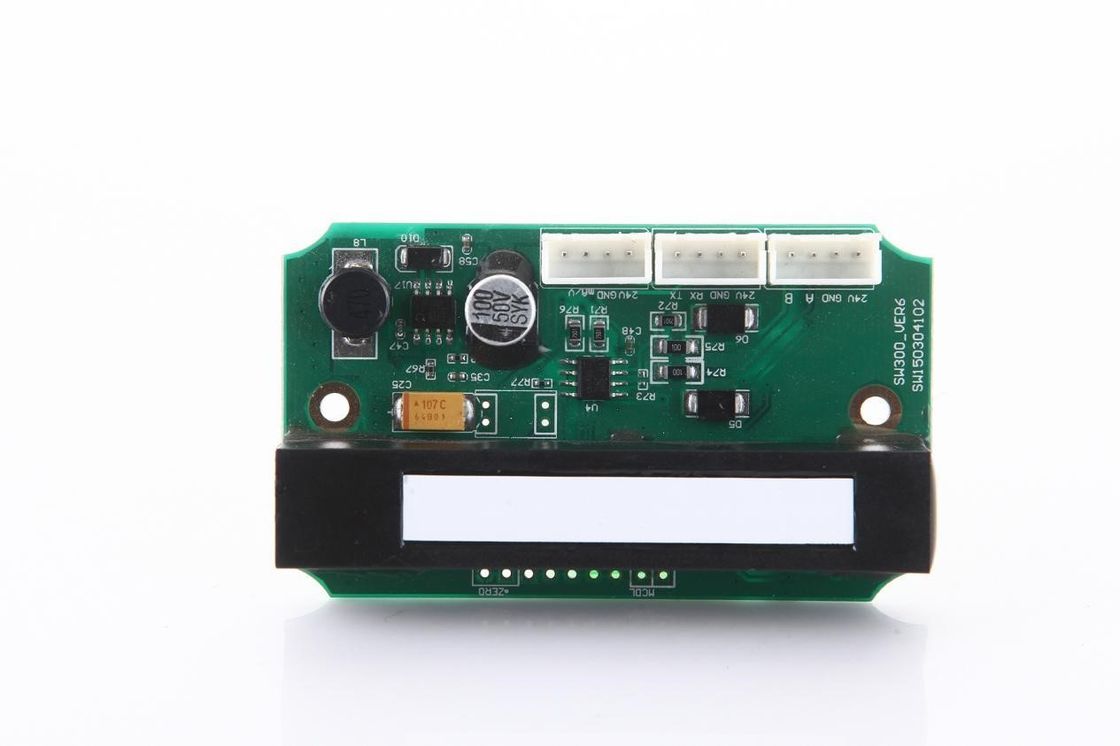

KCS530赤外線 CO2 モジュール
KCS530は、NDIR赤外線吸収の原理に基づくガス検知モジュールで、室温で気体環境中の二酸化炭素の濃度を検知するのに適しています。
KCS530 は、特許取得済みの光キャビティ、インポートされた光源、およびデュアル チャネル検出器を採用して、空間内のデュアル光パスの参照補正を実現します。KCS530 は選択性が高く、酸素依存性がなく、長寿命です。
KCS530 には UART、485 出力、および 4 ～ 20mA の電流出力 (またはアナログ電圧出力) があり、アプリケーションを簡単に選択できます。KCS530 は、ゼロ ポイント キャリブレーション、感度キャリブレーション、およびクリーン エアー キャリブレーション コマンドを提供し、お客様が屋外の自由に流れるクリーン エアーを使用してセンサー モジュールの相対ゼロ キャリブレーションを実行できるように手動でキャリブレーションされた MCDL ピンを提供します。
KCS530は、拡散速度の速い対流拡散換気モードを採用。KCS530 は、キノコハウス、培養室、農業用温室などの高湿度環境での CO2 濃度測定用に設計されています。また、HVAC の新鮮な空気の制御、屋内の空気の質の監視、農業および畜産業の生産プロセスの監視にも広く使用でき、インテリジェントな建物、換気システム、ロボット、自動車、その他のアプリケーションに設置でき、他の狭いスペースにも適用できます。空気質の監視。
| パラメータ | シンボル | 最小 | 代表値 | 最大 | 単位 | |
| 保管温度 | Tstg | -20 | - | 80 | °C | |
| 動作温度 | Tあ | -20 | 60 | °C | ||
| 動作湿度 | ひあ | 0 | 90 | %RH | ||
| 仕事の圧力 | Pあ | 0.8 | 1.2 | 気圧 | ||
| 供給電圧 | Ⅴs | 11 | 12 | 30 | Ⅴ | |
| 最大動作電流 | 私最大 | 100 | 120 | 150 | mA | |
|
レンジ（カスタマイズ対応） 100% vol まで可能) |
ラー | 0 | 5000 | 500000 | ppm | |
| 解像度 | 解像度 | 1000 | ppm | |||
| 測定精度 | 正確さ | - | ± 20ppm または ±5% 真値 | ±300ppm±5%真値 | ppm | |
| T90 | 拡散 | - | 20 | 40 | 2番目 | |
| 再現性 | ゼロ | <±50 | ppm | |||
| 50%FS | - | <±5% | <測定値の±5% | - | ||
| 寿命 | 3 | 10 | 15 | 年 | ||
単位：mm
拡散
ポンプ吸引式
信号出力: アナログ電流/電圧出力、UART 出力、485 出力、ユーザーはカスタマイズする必要があります。
注: モジュールがコールド スタートされている場合、電源投入後 2 分以内に取得された濃度値信号は測定基準として使用されません。
アナログ電流出力範囲 (4mA~20mA)、4mA は 0ppm に対応し、20mA はフルスケールのガス濃度に対応します。お客様もカスタマイズできます。
アナログ電圧出力範囲（0.4V～2.0V）、0.4Vが0ppm、2.0Vがフルスケールのガス濃度に対応。お客様もカスタマイズできます。
ボーレート: 9600bps、8 データ ビット、1 ストップ ビット、チェック ビットなし。
データはアスキー出力、フレームあたりのデータ バイト数は固定ではなく、32 から始まり rn で終わります
プロアクティブアップロードとQ&A2wayに分かれています。
4.2.1 センサーは積極的に濃度値をアップロードし、データを出力されますの形で アスキーコード、フォーマットは次のとおりです。:
| 32 | 32 | バツ | バツ | バツ | バツ | バツ | 32 | p | p | メートル | r | n |
ここで、32 はスペースの ASCII コードで、出力は改行文字で終了します
例: 次のように 12345 ppm 形式で出力します。
| 1 | 2 | 3 | 4 | 5 | p | p | メートル | |||
| 0x20 | 0x20 | 0x31 | 0x32 | 0x33 | 0x34 | 0x35 | 0x20 | 0x70 | 0x70 | 0x6d |
4.2.2 Q&A (自動アップロードと Q&A 出力の方法を 1 つ選択してください。デフォルトはアクティブ アップロードです)
10 進数を送信: 235237363521
戻る
| 32 | 32 | バツ | バツ | バツ | バツ | バツ | 32 | p | p | メートル | r | n |
ここで、32 はスペースの ASCII コードで、出力は改行文字で終了します
MODBUS RTU、MODBUS ASCII、MODBUS カスタマイズの 3 つのプロトコルが利用可能です。
ホスト送信プロトコル形式
プロトコルは固定形式のパケットで構成されます。パケットのサイズは、パケットの内容によって異なります。
| バイト | コンテンツ |
| 1 | 通信ユニットのアドレス（センサーアドレス） |
| 2 | STX キャラクター (0x23) |
| 3 | メッセージ コード 0x52 (読み取り) または 0x53 (書き込み)。 |
| 4 | データ長 (パケット長マイナス 6)。 |
| 5 | データファースト |
| 6 | データの 2 番目のビット |
| 7... ....n-2 | その他のデータ |
| n-1 | 0x21 |
| n | 8桁のチェックデジットXOR |
パケットの最初のバイト通信単位のアドレス: ホストが下位コンピュータと通信する場合の下位コンピュータ単位のアドレスを指します。パケットの 2 番目のバイトは固定の STX 文字です。パケットの 3 番目のバイトは、パケットが読み取りコマンドか書き込みコマンドかを示します。0x52 はコマンドを読み取り、0x53 はコマンドを書き込みます。パケットの 4 番目のバイトは、メッセージ全体に含まれるデータを表すビット長であり、パケット サイズから 6 を引いた値に等しくなります。データは、下位バイトから上位バイトに順次転送されます。テキストは左から右にルーティングされます。すべてのデータが転送されると、データの最後が 1 バイトの 0x21 で示されます。プロトコルの最後のバイトは、送信されたデータの正確性を検証するためのチェックサムです。
デバイスはプロトコル形式を返します
プロトコルは固定形式のパケットで構成されます。パケットのサイズは、パケットの内容によって異なります。
| バイト | コンテンツ |
| 1 | 06 (ホストのコマンドが正しく受信されたことを示す ACK)。 |
| 2 | 通信ユニットのアドレス（センサーアドレス） |
| 3 | STX キャラクター (0x23) |
| 4 | メッセージ コード 0x52 (読み取り) または 0x53 (書き込み)。 |
| 5 | (パケット長マイナス 7)。 |
| 6 | データファースト |
| 7 | データの 2 番目のビット |
| 8... ....n-2 | その他のデータ |
| n-1 | 0x21 |
| n | 8桁のチェックデジットXOR |
通信ユニットのアドレス：ホストが下位コンピュータと通信する際の下位コンピュータユニットのアドレスを指す。パケットの 2 番目のバイトは固定の STX 文字です。パケットの 3 番目のバイトは、パケットが読み取りコマンドか書き込みコマンドかを示します。0x52 はコマンドを読み取り、0x53 はコマンドを書き込みます。パケットの 4 番目のバイトは、メッセージ全体に含まれるデータを表すビット長であり、パケット サイズから 6 を引いた値に等しくなります。データは、下位バイトから上位バイトに順次転送されます。テキストは左から右にルーティングされます。すべてのデータが転送されると、データの最後が 1 バイトの 0x21 で示されます。プロトコルの最後のバイトは、送信されたデータの正確性を検証するためのチェックサムです。
コマンドタイプ
(1) センサーを読む濃度値：現在のNo.32(20H)センサーデータの読み込みなど
ホストは次のコマンドをセンサーに送信します。20235201372146
20 23 52 01 37 21 ??(10 進数 16)。
20: センサー番号
23: STX固定
52:読む
01: データ長。その後に 1 ビットのデータがあることを示します。
37: センサーデータの読み取り
21: 終了
??: CheckSum チェックキャラクタ
CheckSum= 20⊕23⊕52⊕01⊕37⊕21=46H でしょうか??=46H
デバイスは次のデータを返します。062023520537000003E821??
06 20 23 52 05 37 00 00 03 E8 21 ??(10 進数 16)。
06: ACK は正しい
20: センサーアドレスを返す
23: STX (0x23)
52: Service Type デフォルトの戻り操作タイプは (0x52) 読み取り操作です。
05: データ長 データの長さは 5 バイトです
37: コマンドクラス
00 00 03 E8: 現在の CO2 濃度値 (PPM) は 4 バイトで表される濃度値で、センサーの濃度に応じて、高濃度バイトが左側に、低濃度バイトが右側に表示されます。
21：エンディングキャラ
??：チェックサムチェックキャラクタ
チェックサム = 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=??XOR、最初のバイトを除く 06
(2) センサーアドレスを設定します。
たとえば、現在のセンサーのアドレス番号 32 (20H) ～ 34 (22H) を読み取ります。
ホストは次のコマンドをセンサーに送信します。2023530231222160
20 23 53 02 31 22 21 ??(10 進数 16)。
20：電流センサー番号
23: STX固定
53:書く
02: データ長。その後に 2 桁のデータがあることを示します。
31: アドレス書き込みコマンド
22: 現在のセンサーアドレスを 34 番に変更
21: 終了
??: CheckSum チェックキャラクタ
CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60Hなので??=60H
デバイスは次のデータを返します。062023530231222160
06 20 23 53 02 3122 21 ??
06: ACK は正しい
20: オリジナルセンサーアドレス
23: STX (0x23)
53: Service Type デフォルトの戻り操作タイプは (0x520) 読み取り操作です
02: データ長 データ長 2 バイト
31：クラスコマンドクラス
22：アドレス変更後の現在のセンサーアドレス
21：エンディングキャラ
??: CheckSum チェックキャラクタ
CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60Hなので??=60H
(3) センサーの初期アドレス設定について:
短い MCDL、8 秒以内のゼロ校正、センサーの初期アドレスの 10 秒以上 デフォルトは 32 です。各センサーの工場出荷時のアドレスは 32 (20H) に設定されており、ユーザーがセンサー アドレスを変更すると、対応する額アドレスの工場設定を復元するには、ボタンを 10 秒以上押し続ける必要があります。
ホスト送信プロトコル形式
プロトコルは固定形式のパケットで構成されます。パケットのサイズは、パケットの内容によって異なります。
| バイト | コンテンツ |
| 1 | 通信ユニットのアドレス（センサーアドレス） |
| 2 | 機能コード |
| 3 | データエリア1位 |
| 4 | データ域の 2 桁目 |
| 5 | データエリア 3位 |
| 6 | データエリア 4位 |
| …………。 | その他のデータ |
| n-1 | CRC低 |
| n | CRC高 |
通信ユニットのアドレス：ホストが下位コンピュータと通信する際の下位コンピュータユニットのアドレスを指す。パケットの 2 番目のバイトは、パケットが読み取りコマンドか書き込みコマンドかを示します。03 はメッセージが読み取りコマンドであることを示し、06 はメッセージが書き込みコマンドであることを示します。CRC は、送信されたデータの正確性を検証するための検証に使用されます。データは下位バイトから上位バイトへと順次転送されます。テキストは左から右にルーティングされます。すべてのデータが送信されると、CRC チェックの下位ビットと上位ビットが終了します。
デバイスはプロトコル形式を返します
プロトコルは固定形式のパケットで構成されます。パケットのサイズは、パケットの内容によって異なります。
コマンドタイプ
(1) センサー濃度値を読み取る：現在のセンサーデータNo.32(20H)の読み込みなど。
ホストはセンサーにコマンドを送信します。
20 03 00 00 00 02 C2BA
20: 現在のセンサーアドレス
03：センサー濃度を読む
00 00 00 02: データ領域の内容
00 00 はアドレス 00 02 は数量
C2: CRC ハイ
BA: CRC 低
巡回冗長検査コード (CRC) の基本原理は、K ビットの情報コードの後に R ビットの検査コードを接続すると、コード長全体が N ビットになるため、このコードは (N, K コードとも呼ばれます。与えられた ( N,K ) コード 、NK = R の最大べき乗を持つ多項式 G(x) が存在することを示すことができます。K ビット情報のチェックサムは G(x) から生成でき、G( x) はこの CRC コードの生成多項式と呼ばれます. チェック コードの具体的な生成プロセスは、送信する情報が多項式 C(X) で表されると仮定し、C(x) を R ビット左にシフトすることです。 (これは、C(x)*2R と表すことができます) など C(x) の右側にある R ビットは空いており、これがチェック ディジットの位置です。C(x) を除算して得られる剰余)*2R を生成する多項式 G(x) はチェック ディジットです。
デバイスは次のデータを返します。
合計範囲が 65536 ppm 以内の場合:
20 03 04 00 20 0B E8 CD 85 (10 進数)。
合計範囲が 65536 ppm より大きい場合:
20 03 06 00 20 00 00 0B E8 33 9D (10 進数)。
20: 現在のセンサーアドレス
03：センサー濃度を読む
04/06: データ領域の長さ (返されるデータ領域の長さは、顧客が注文した合計範囲に関連します。顧客が注文した最大範囲が 65536 ppm 以内の場合、返されるデータ領域の長さは 04 (100ppm の戻り値)番号：20 0304 0020 00 64 CB 10)、最大範囲が 65536 ppm より大きい場合、返されるデータ領域の長さは 06 (100 ppm の戻り値:20 03 06 00 20 00 00 00 64 35 08)
赤い部分がデータビット、青い部分がデータ領域の長さ
00 20 : 現在のセンサーアドレスを表示 0x20
0B E8: センサーガス濃度を PPM で表示します。具体的な値は、センサーのアドレスと濃度によって異なります。
上記のデータはすべて 10 進数であり、濃度値を計算する前に 10 進数に変換する必要があります。
例えば：
合計範囲が 65536 ppm 以内の場合:
0B は 10 進数の 11 です。E8 の 10 進数は 232 で、濃度値は 11*256+232=3048 (10 進数の ppm 値) です。
合計範囲が 65536 ppm より大きい場合:
00 は 10 進数の 0 です。0B は 10 進数の 11 です。E8 の 10 進数は 232 で、濃度値は 0*65536+11*256+232=3048 (10 進数の ppm 値) です。
CD: CRC ハイ
85: CRC 低
CRC チェック値は上記と同じ参照
(2) センサーアドレスを設定します。たとえば、センサーアドレス 32 (20H) を 01 に変更します。
ホストはセンサーにコマンドを送信します。
20 06 00 00 00 01 4E BB (10 進数)。
20: 現在のセンサーアドレス
06: 機能コード (センサーアドレスの設定)。
00 00 00 01: データ領域 (変更されたセンサーの新しいアドレス 00 01、つまり 01)。
4E: CRC ハイ
BB: CRC 低
CRCチェック値は上記と同じ
デバイスは次のデータを返します。
20 06 00 00 00 01 4E BB (10 進数)。
入力と同じ
アドレスを変更した後、新しい読み取りコマンドは、最初のアドレスを変更後の現在のアドレスに変更し、CRC 検証を実行して新しいチェック ビットを取得するだけで済みます。
01 03 00 00 00 02 C4 0B (10 進数)。
デバイスは次のデータを返します。
合計範囲が 65536 ppm 以内の場合:
01 03 04 00 01 0B E8 AC 8D (10 進数)。
合計範囲が 65536 ppm より大きい場合:
01 03 06 00 01 00 00 0B E8 1B CB (10 進数)。
新しい set sensor address コマンドは次のとおりです。
01 06 00 00 00 XX XX XX
XX: 再度変更する必要があるアドレスです
xx xx: 新しいチェックデジット
*このコマンドは、データ表示ウィンドウの下のシリアル ポート デバッグ アシスタント コマンド modbus poll です。アドレス表示テーブルをダブルクリックして、値を変更して新しいアドレスを設定します。
(3) センサーの初期アドレス設定について
短い MCDL、8 秒以内のゼロ校正、センサーの初期アドレスの場合は 10 秒以上 デフォルトは 32 番です。各センサーの工場出荷時のアドレスは 32 (20H) に設定されており、ユーザーがセンサー アドレスを変更すると、アドレスは、対応する額のボタンを 10 秒以上押し続けて復元する必要があります。
ホスト送信プロトコル形式
プロトコルは固定形式のパケットで構成されます。パケットのサイズは、パケットの内容によって異なります。
| バイト | コンテンツ |
| 1 | 0x3a |
| 2 | 通信ユニットのアドレス（上位センサーアドレス） |
| 3 | 通信ユニットのアドレス（下位センサーアドレス） |
| 4 | 機能コード高 |
| 5 | 機能コードが低い |
| 6 | データエリア1位 |
| 7 | データ域の 2 桁目 |
| 8 | データエリア 3位 |
| 9 | データエリア 4位 |
| 10 | データエリア5位 |
| 11 | データエリア6位 |
| 12 | データエリア7位 |
| 13 | データ領域の 8 桁目 |
| ....... | その他のデータ |
| n-3 | LRC高 |
| n-2 | LRC低 |
| n-1 | 0x0d |
| n | 0x0a |
通信ユニットのアドレス：ホストが下位コンピュータと通信する際の下位コンピュータユニットのアドレスを指す。パケットの最初のバイトは 0x3a で、最後の 2 バイトは 0x0d 0x0a で固定です。パケットの 4 番目と 5 番目のバイトは、パケットが読み取りコマンドか書き込みコマンドかを示します。03 はメッセージが読み取りコマンドであることを示し、06 はメッセージが書き込みコマンドであることを示します。LRC は、送信されたデータの正確性を検証するための検証に使用されます。データは下位バイトから上位バイトへと順次転送されます。テキストは左から右にルーティングされます。すべてのデータが転送されると、データは 2 バイトを切り捨てて 0x0d になり、0x0a はデータの終わりを示します。
デバイスはプロトコル形式を返します
プロトコルは固定形式のパケットで構成されます。パケットのサイズは、パケットの内容によって異なります。返送フォーマットは送信フォーマットと同じです。
コマンドタイプ
(1) センサー濃度値を読み取ります。現在の20Hセンサーデータの読み取りなど
Modbus ポーリングの 03 機能コードの下のアドレスは 0x0003 に対して 3 に設定し、数量は 1 に設定する必要があります。
ホストは次のコマンドをセンサーに送信します。
3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (10 進数) は 200300030001D9
3a: 固定スタート ビット
32 30 は 20: センサー番号
30 33 は 03: センサー濃度を読み取る
30 30 30 33 30 30 30 31: データ領域の内容
30 30 30 33 アドレスは、読み取るレジスタの開始アドレスが 0x0003 であることを示し、30 30 30 31 は、読み取るレジスタの数が 1 であることを意味します。
44: LRCハイ
39: LRC低
0D：固定終了ビット
0A：固定終了ビット
LRC=20+03+00+03+00+01=27H 否定後、D9Hに1を足すとチェックコードは44 39
デバイスは次のデータを返します。
3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (10 進数) は: 200302017367
3A: 固定開始ビット
32 30 は 20: センサー番号
30 33 は 03: 読み取りセンサー濃度は、データ領域が 3 ビットであることを示します 16 ビット データ 6 バイトが表されます
30 32 は 02: データ領域の長さ
30 31 37 33 は 0173: 現在の CO2 濃度値は、1 人あたり 16 回で 0*16^3+1*16^2+7*16+3 です。単位は PPM で、4 バイトで表される濃度値であり、具体的な値はセンサーによって読み取られた濃度によって異なります。
36: LRCハイ
37: LRC低
0D：固定終了ビット
0A：固定終了ビット
LRC=20+03+02+01+73=99H、否定後67に1を足し、チェックコードは36 37
センサーアドレスの読み取り: たとえば、現在の 20h センサーアドレス 32 を読み取ります。
*ここではセンサー アドレスを読み取ります Modbus ポール 03 ファンクション コード アドレスの下に 192 を設定する必要があります 0x00c0、数量を 1 に設定します。
ホストは次のコマンドをセンサーに送信します。
3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (10 進数)。
つまり: 200300c000011C
3a: 固定スタート ビット
32 30 は 20: センサー番号
30 33 は 03: センサー濃度を読み取る
30 30 43 30 30 30 30 31: データ領域の内容
30 30 43 30 アドレスは、読み取るレジスタの開始アドレスが 0x00c0 であることを示し、30 30 30 31 は、読み取るレジスタの数を示す数量です。
31: LRCハイ
43: LRC低
0D：固定終了ビット
0A：固定終了ビット
LRC=20+03+00+c0+00+01=E4H 否定後、1CHに1を足し、チェックコードは31 43
デバイスは次のデータを返します。
3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (10 進数) は 2003020020BB
3A: 固定開始ビット
32 30 は 20: センサー番号
30 33 は 03: 読み取りセンサー濃度は、データ領域が 3 ビットであることを示します 16 ビット データ 6 バイトが表されます
30 32 は 02: データ領域の長さ
30 30 32 30 は 0020 です: 範囲 0-FF の現在のセンサー アドレス 0x0020
42: LRCハイ
42: LRC低
0D：固定終了ビット
0A：固定終了ビット
LRC=20+03+02+00+20=45H、否定後BBに1を足し、チェックコードは42 42
(2) センサーの設定アドレス：例：センサーアドレス32番を01番に変更
* Modbus ポーリング (アドレス 32 を示すテーブルをダブルクリックして、06 ファンクション コードのアドレスを変更します。アドレスは 192 に設定する必要があります (デフォルトである必要があります)。) 0x00c0、値は 1 に設定され、新しいアドレスになります。センサー。
ホストは次のコマンドをセンサーに送信します。
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (10 進数)。
つまり: 200600c0000119
3A: 固定開始ビット
32 30 は 20: センサー番号
30 36 は 06: 機能コード (センサーアドレスの設定)。
30 30 43 30 30 30 30 31：データエリア
30 30 43 30 センサー レジスタの開始アドレスは 0x00c0 で、センサー 30 31 の変更された新しいアドレスは 01 です。
31: LRCハイ
39: LRC低
0D：固定終了ビット
0A：固定終了ビット
LRC= 20+06+00+c0+00+01=E7H 否定後、19 に 1 を足し、チェックコードは 31 39 です。
デバイスは次のデータを返します。
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (10 進数)。
入力と同じ
(3) センサーの初期アドレス設定について：
短い MCDL、8 秒以内のゼロ校正、センサーの初期アドレスの場合は 10 秒以上 デフォルトは 32 番です。各センサーの工場出荷時のアドレスは 32 (20H) に設定されており、ユーザーがセンサー アドレスを変更すると、アドレスの工場設定を復元するには、対応する額ボタンを 10 秒以上押し続ける必要があります。
センサーは、63mm の位置決め穴間隔と 3.2mm の開口部で取り付けられます。
配線ソケットピッチは2.54mm
センサーは定期的に校正する必要があります。3 以下にすることをお勧めします。長期間使用する場合、自動キャリブレーションをオンにすればキャリブレーションは不要です。
| 注文情報シート | |||||
| KCS530 | KCS530 CO2濃度センサー | ||||
| xxxx | センサーは CO2 濃度の範囲を ppm で測定します。最小値は 2000 ppm、最大値は 50000 ppm です。 | ||||
| 2000年 | 範囲 200ppm (デフォルト)。 | ||||
| 10000 | 範囲 10000ppm | ||||
| 50000 | 範囲 50000ppm | ||||
| エンコード | 反応速度は速い・遅いの2種類に分かれる | ||||
| S | 低速 (デフォルト)。 | ||||
| Q | 速い | ||||
| エンコード | ボーレートの選択、一般的に使用されるボーレート 2400 9600 19200 38400bps をサポート、8 ビットのデータ、1 ビットのストップ ビット、チェック ビットなし: 注文前に特別なニーズを確認してください。 | ||||
| カスタム | ご注文前にボーレートをご確認ください | ||||
| 2400 | 2400bps ボーレート | ||||
| 9600 | 9600bps ボーレート | ||||
| 19200 | 19200bps ボーレート | ||||
| 38400 | 38400bps ボーレート (デフォルト) | ||||
| エンコード | シリアル ポート プロトコル | ||||
| Modbus-RTU | 標準 Modbus-RTU プロトコル (デフォルト)。 | ||||
| Modbus-ASCII | 標準 Modbus-ASCII プロトコル | ||||
| Modbus-セルフ | Modbus プライベート プロトコル | ||||
| KCS530 | -2000 | -S | -38400 | -Modbus-RTU | |
URL:www.kacise.com
電話: +86-29-17719566736
電子メール: sales@kacise.com
住所: 唐岩南路、西安市、陝西省、中国
| 速記 | フルネーム |
| ボリューム | 1% VOL は、空気中の特定のガスの体積の 1% を指します。 |
| PPM | 1PPM は、空気中の特定の気体の体積が 100 万分の 1 であることを意味します。 |
| O2 | 酸素分子 |
| 液晶 | 液晶ディスプレイ |
| RS485 | 非同期シリアルポート 485 |
| DC | 直流 |
| 交流 | コミュニケーション |
| PVC | ポリ塩化ビニル |
コンタクトパーソン: Ms. Evelyn Wang
電話番号: +86 17719566736
ファックス: 86--17719566736
