KCS503赤外線 CO2 モジュール

















1.概要

KCS503は、NDIR赤外線吸収の原理に基づくガス検知モジュールで、室温で気体環境中の二酸化炭素濃度を検知するのに適しています。

KCS503 は、特許取得済みの光学キャビティ、インポートされた光源、およびデュアル チャネル検出器を採用して、空間内のデュアル光パスの参照補正を実現します。KCS503 は選択性が高く、酸素依存性がなく長寿命です。

KCS503 には UART、485 出力、および 4 ～ 20mA の電流出力 (またはアナログ電圧出力) があり、お客様によるアプリケーションの選択が容易になります。KCS503 は、ゼロ ポイント キャリブレーション、感度キャリブレーション、およびクリーン エアー キャリブレーション コマンドを提供し、お客様が屋外の自由に流れるクリーン エアーを使用してセンサー モジュールの相対ゼロ キャリブレーションを実行できるように手動でキャリブレーションされた MCDL ピンを提供します。

KCS503は対流拡散換気方式を採用しており、拡散速度が速いです。KCS503 は、きのこ室、培養室、農業用温室などの高湿度環境での CO2 濃度測定用に設計されています。また、HVAC の新鮮な空気の制御、屋内の空気の質の監視、農業および畜産業の生産プロセスの監視にも広く使用でき、インテリジェントな建物、換気システム、ロボット、自動車、その他のアプリケーションに設置でき、他の狭いスペースにも適用できます。空気質の監視。

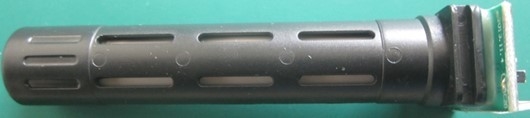

KCS503外観図







2.技術パラメータ





パラメータ		シンボル	最小	代表値	最大	単位
保管温度		Tstg	-20	-	80	°C
動作温度		Tあ	-20		60	°C
動作湿度		ひあ	0		90	%RH
仕事の圧力		Pあ	0.8		1.2	気圧
供給電圧		Ⅴs	5	5	5.5	Ⅴ
最大動作電流		私最大	100	120	150	mA
レンジ（カスタマイズ対応） 100% vol まで可能)		ラー	2000年	10000	50000	ppm
測定精度		正確さ	-	± 20ppm または ±5% 真値	±300ppm±5%真値	ppm
反応時間		T90	-	30	40	2番目
再現性	ゼロ			<±50		ppm
	50%FS	-		<測定値の±5% @50%FS	-
寿命			3	10	15	年







3.構造寸法図

単位：mm





















4.リリースノート

ユーザーがこの製品をよりよく使用できるようにするために、V2.1 バージョンに基づいて V2.2 バージョンは、技術パラメーターの作業条件とパフォーマンス特性を更新します。インストール手順には内容がないため、インストール手順は削除されます。となり、キャリブレーション関連のコマンドが削除されます。

5.メンテナンス上の注意事項

センサーは定期的に校正する必要があります。3 か月以内にすることをお勧めします。、自動キャリブレーションをオンにして長期間使用する場合、キャリブレーションは不要です。

ほこりの多い環境でセンサを長時間使用しないでください。

センサの電源範囲内でご使用ください。

6.注文方法

必要な特定の仕様を購入できるようにするには、次の情報を提供してください。

1) センサー名 2) センサー範囲 3) センサー測定精度

例：KCS5003 5000ppm







7。注文情報



注文情報シート
KCS503	KCS503 CO2濃度センサー
	xxxx	センサーは CO2 濃度の範囲を ppm で測定します。最小値は 2000 ppm、最大値は 50000 ppm です。
	2000年	範囲 200ppm (デフォルト)。
	10000	範囲 10000ppm
	50000	範囲 50000ppm
		エンコード	反応速度は速い・遅いの2種類に分かれる
		S	低速 (デフォルト)。
		Q	速い
			エンコード	ボーレートの選択、一般的に使用されるボーレート 2400 9600 19200 38400bps をサポート、8 ビットのデータ、1 ビットのストップ ビット、チェック ビットなし: 注文前に特別なニーズを確認してください。
			カスタム	ご注文前にボーレートをご確認ください
			2400	2400bps ボーレート
			9600	9600bps ボーレート
			19200	19200bps ボーレート
			38400	38400bps ボーレート (デフォルト)
				エンコード	シリアル ポート プロトコル
				Modbus-RTU	標準 Modbus-RTU プロトコル (デフォルト)。
				Modbus-ASCII	標準 Modbus-ASCII プロトコル
				Modbus-セルフ	Modbus プライベート プロトコル
KCS503	-2000	-S	-38400	-Modbus-RTU







連絡先の詳細



URL:www.kacise.com

電話: +86-29-17719566736

電子メール: sales@kacise.com

住所: 唐岩南路、西安市、陝西省、中国























































































































































付録



速記	フルネーム
ボリューム	1% VOL は、空気中の特定のガスの体積の 1% を指します。
PPM	1PPM は、空気中の特定の気体の体積が 100 万分の 1 であることを意味します。
O2	酸素分子
液晶	液晶ディスプレイ
RS485	非同期シリアルポート 485
DC	直流
交流	コミュニケーション
PVC	ポリ塩化ビニル
