| 起源の場所: | 山西省 |
| ブランド名: | Kacise |
| モデル番号: | KCS501X |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 1 |
| パッケージの詳細: | 各ユニットには個別のボックスがあり、すべてのボックスは標準パッケージまたは顧客の要求に応じて梱包されています |
| 受渡し時間: | 5営業日 |
| 支払条件: | T/T、ウエスタンユニオン、マネーグラム |
| 供給の能力: | 1週あたりの1000部分 |
| 保管温度: | -20～80℃ | 動作温度: | -20～60℃ |
|---|---|---|---|
| 動作湿度: | 0～90%RH | 仕事の圧力: | 0.8～1.2気圧 |
| 供給電圧: | 5～5.5V | 最大動作電流: | 120～150mA |
| 光源電流: | 60～70mA | ウォームアップタイム: | 120S |
| T90: | 20代 | ゼロの再現性: | <±50ppm |
| 50% FSの再現性: | <測定値の±5% | 寿命: | 10年 |
| ハイライト: | 20S高速ガス検知センサー、20S赤外線一酸化炭素モジュール、70mA一酸化炭素モジュール,20SInfrared Carbon Monoxide Module,70mA Carbon Monoxide Module |
||
KCS501X赤外線 CO2 モジュール
表 1 バージョン履歴
| バージョン | 日にち | 説明 |
| V1.0 | 2016-10-12 | V1.0 リリース |
| V2.2 | 2018-03-06 | 製品属性の変更を適応させる |
目次
6. メンテナンスで気をつけていただきたいこと .................................................. .............. 7
KCS501Xは、NDIR赤外線吸収の原理に基づくガス検知モジュールで、常温ガス環境中の二酸化炭素濃度の検知に適しています。
KCS501X は、特許取得済みの光学キャビティ、インポートされた光源、およびデュアル チャネル検出器を採用して、空間でのデュアル光パス参照補正を実現します。KCS501X は、選択性が高く、酸素依存性がなく、長寿命です。
KCS501X には、UART、IIC デジタル出力、アナログ電圧出力、および PWM 周波数出力モードがあり、お客様がアプリケーションを選択するのに便利です。KCS501X は、ゼロ キャリブレーション、感度キャリブレーション、およびクリーン エアー キャリブレーション コマンドを提供し、手動でキャリブレーションされた MCDL ピンを顧客に提供して、屋外の自由に流れるクリーン エアーを使用したセンサー モジュールの相対ゼロ キャリブレーションを容易にします。KCS501Xは拡散速度の速い拡散換気方式を採用。
KCS501X は、HVAC の外気制御、室内空気質の監視、農業および畜産生産プロセスの監視で広く使用でき、インテリジェント ビルディング、換気システム、ロボット、自動車、およびその他のアプリケーションに設置できます。また、空気の質を監視するために他の限られたスペースにも適用できます。
KCS501X 拡散 外観図

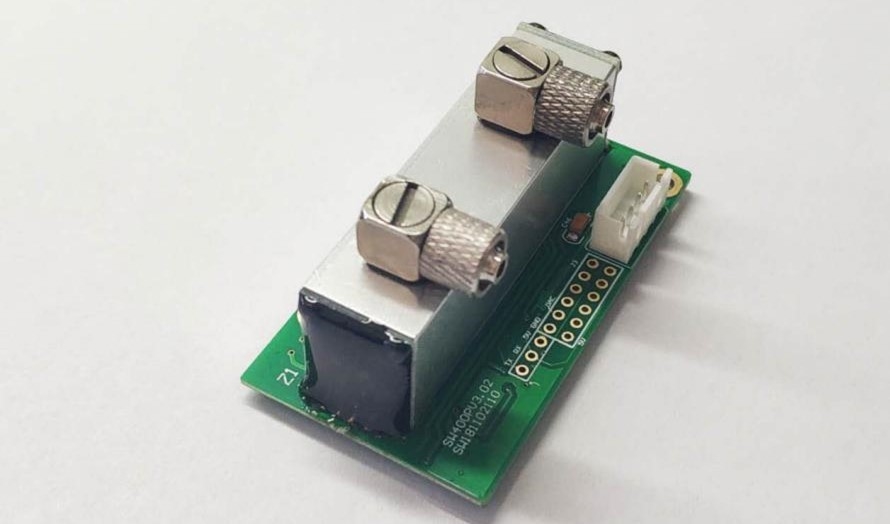

KCS501X ポンプ吸引 外観図
| パラメータ | シンボル | 最小 | 代表値 | 最大 | 単位 | |
| 保管温度 | Tstg | -20 | - | 80 | °C | |
| 動作温度 | Tあ | -20 | 60 | °C | ||
| 動作湿度 | ひあ | 0 | 90 | %RH | ||
| 仕事の圧力 | Pあ | 0.8 | 1.2 | 気圧 | ||
| 供給電圧 | Ⅴs | 5 | 5 | 5.5 | Ⅴ | |
| 最大動作電流 | 私最大 | 120 | 150 | mA | ||
| 光源電流 | 私平均 | 60 | 70 | mA | ||
| ウォームアップタイム | t暖かい | 90 | 120 | 180 | 秒 | |
| T90 | 拡散 | - | 20 | 40 | 2番目 | |
| 再現性 | ゼロ | <±50 | ppm | |||
| 50%FS | - | <測定値の±5% | - | |||
| 寿命 | 3 | 10 | 15 | 年 | ||
単位：mm
拡散
ポンプ吸引式
センサーは、44.5mm の位置決め穴間隔と 2.8 mm の取り付け穴直径で取り付けられています。
配線ソケットの間隔は 2.54 mm
注：SW400PV3.01、取付口径：3.2mm
センサーは定期的に校正する必要があります。3 か月以内にすることをお勧めします。、および自動キャリブレーションをオンにすると、長期運用側でのキャリブレーションは必要ありません
必要な特定の仕様を購入できるようにするには、次の情報を提供してください。
| 注文情報シート | |||||
| KCS501X | KCS501X CO2濃度センサー | ||||
| xxxx | センサーは CO2 濃度の範囲を ppm で測定します。最小値は 2000 ppm、最大値は 50000 ppm です。 | ||||
| 2000年 | 範囲 200ppm (デフォルト)。 | ||||
| 10000 | 範囲 10000ppm | ||||
| 50000 | 範囲 50000ppm | ||||
| エンコード | 反応速度は速い・遅いの2種類に分かれる | ||||
| S | 低速 (デフォルト)。 | ||||
| Q | 速い | ||||
| エンコード | ボーレートの選択、一般的に使用されるボーレート 2400 9600 19200 38400bps をサポート、8 ビットのデータ、1 ビットのストップ ビット、チェック ビットなし: 注文前に特別なニーズを確認してください。 | ||||
| カスタム | ご注文前にボーレートをご確認ください | ||||
| 2400 | 2400bps ボーレート | ||||
| 9600 | 9600bps ボーレート | ||||
| 19200 | 19200bps ボーレート | ||||
| 38400 | 38400bps ボーレート (デフォルト) | ||||
| エンコード | シリアル ポート プロトコル | ||||
| Modbus-RTU | 標準 Modbus-RTU プロトコル (デフォルト)。 | ||||
| Modbus-ASCII | 標準 Modbus-ASCII プロトコル | ||||
| Modbus-セルフ | Modbus プライベート プロトコル | ||||
| KCS501X | -2000 | -S | -38400 | -Modbus-RTU | |
URL:www.kacise.com
電話: +86-29-17719566736
電子メール: sales@kacise.com
住所: 唐岩南路、西安市、陝西省、中国
| 速記 | フルネーム |
| ボリューム | 1% VOL は、空気中の特定のガスの体積の 1% を指します。 |
| PPM | 1PPM は、空気中の特定の気体の体積が 100 万分の 1 であることを意味します。 |
| O2 | 酸素分子 |
| 液晶 | 液晶ディスプレイ |
| RS485 | 非同期シリアルポート 485 |
| DC | 直流 |
| 交流 | コミュニケーション |
| PVC | ポリ塩化ビニル |
