| 起源の場所: | 中国 |
| ブランド名: | Kacise |
| モデル番号: | KUS630 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 15*15*10cm、0.5kg |
| 受渡し時間: | 5-8 仕事日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram |
| 供給の能力: | 100+ |
| 範囲: | 10m/12m/15m/20/30m | 出力: | 4~20mA/NPN/PNP/RS485/0-3V、0-5V |
|---|---|---|---|
| 電源: | 3.3-24 V | 作業電流: | ≤45mA |
| 温度修正: | はい | 作業温度: | -25… 70℃ （248… 343K） |
| 保護クラス: | IP68 | シェル素材: | PVDF |
| 測定精度: | ≤1% |

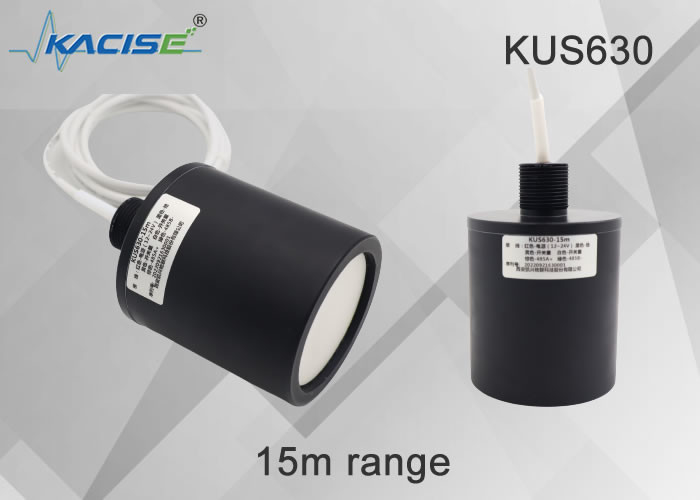

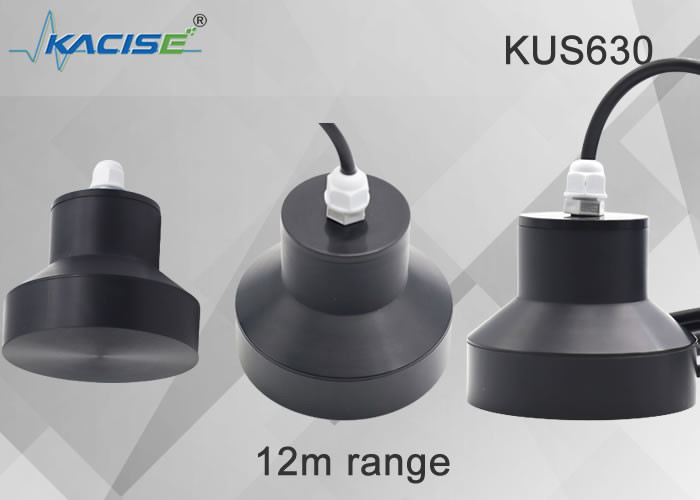

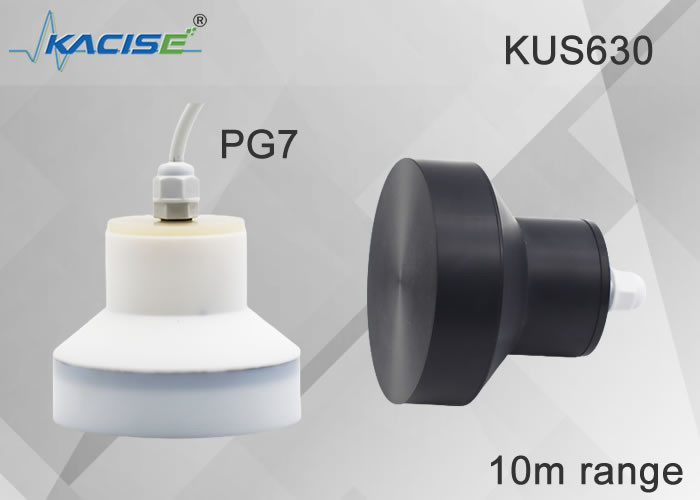

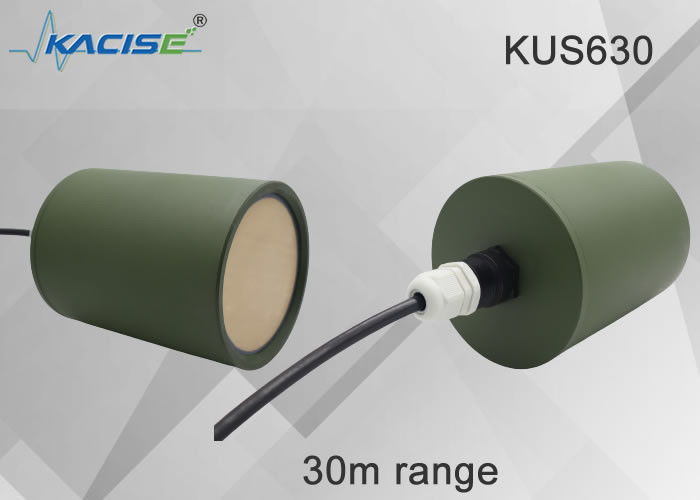

KUS630シリーズ 超音波レベル計
1.特徴
2.商品説明
高価なレーダーを交換します。
3.寸法
図中の単位はmm
4.電気接続と信号の定義
| ラインオーダー | C臭い | D定義 |
| 1 | 赤 | パワーはポジティブ |
| 2 | 黒 | 電源リターングランド |
| 3 | 黄色 | アナログ出力、電圧出力、電流出力 スイッチ出力 |
| 4 | 青い | RS485 A+ または uart TXD |
| 5 | 緑 | RS485 B または uart RXD |
| ケーブルの色 | ラインオーダー | 説明 | 述べる |
| 赤 | 1 | 搭載 | 3.3V～30Vのワイド電圧入力 |
| 黒 | 2 | アース | |
| 黄色 | 3 | スイッチ出力 | スイッチ端子、負荷容量1A 60V、独立したロジックで最大2つのスイッチ出力をサポートし、2つの端子はスイッチの2つの接点であり、正と負の極を区別せず、自由に接続できます。 |
| 白 | 4 | スイッチ出力 | |
| 茶色 | 4 | RS485A+ | |
| 緑 | 5 | RS485B- |
5.パラメータの説明
| Mモデル:KUS630 | |
| 測定範囲 |
0.8m…20m |
|
盲点 |
0 ... 0.6m (不安定な作業領域は 0.6m 以内です。この範囲での作業はお勧めしません);0.3m の最小死角バージョンを達成できますが、これはカスタマイズする必要があります。 |
| 供給電圧 | 3.3 ... 24 V DC、リップル 10 %SS |
|
作業電流 |
≤ 45 mA (最速の測定速度) 低電力バージョン、スリープ消費電力は 0.3mA 以下、送信消費電力は 20mA (2ms 以下)、受信消費電力は 8mA 以下 (150ms 以下) |
|
出力信号 |
1: プログラム可能なアナログ出力 0-10V。 2:RS485 出力。 3:UARTシリアル出力 4:4-20mA出力 5:スイッチ出力 |
| 測定精度 | ≤1% |
| 温度補償 | はい |
労働条件
| 作業温度 | -25…70℃(248…343K) |
| 保管温度 | -40…85℃(233…358K) |
その他の指示
| 電気接続 | 5芯ケーブル（アナログ出力）、6芯ケーブル（スイッチ出力）； |
| 保護クラス | IP68 |

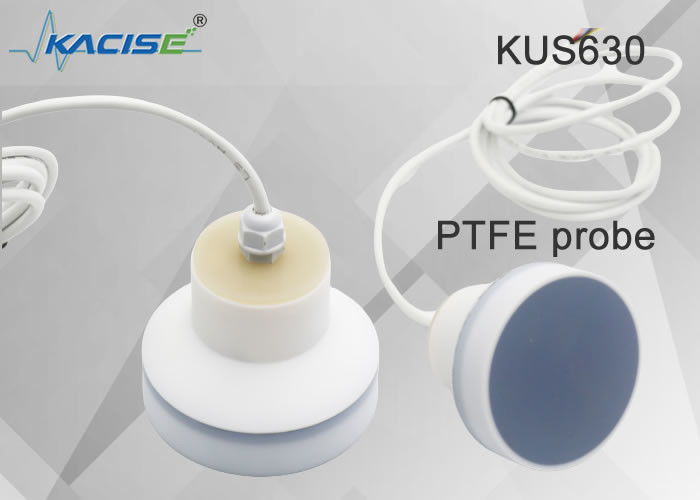

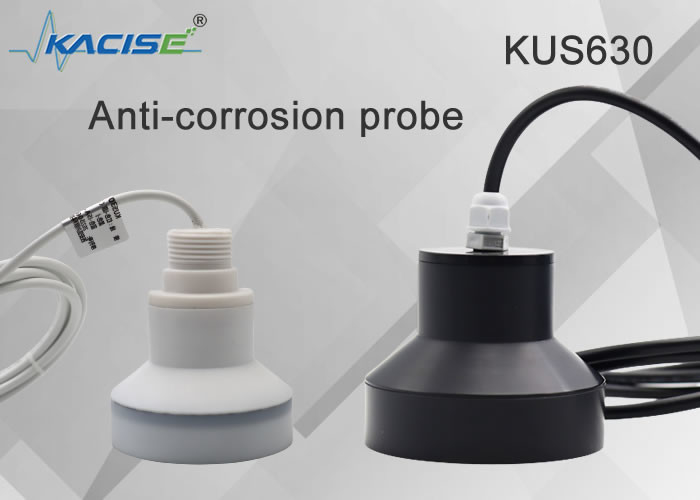

| シェル素材 | PVDF/PTFE |
6.該当する場合：
マンホール、工場の水タンク、タンク、都市工学、水道水、下水処理、水利と水力発電、鉄鋼、炭鉱、電気、石油化学、都市の河川と湖、輸送および食品加工産業。
7. 注文情報
| KUS | Mモデル | 〇出力 | R怒り | D記述する |
| 630 | カスタマイズをサポート | |||
| カスタムメイド | ||||
| 0～10V | アナログ0～10V出力 | |||
| 0～5V | アナログ0～5V出力 | |||
| 0～3V | アナログ0～3V出力 | |||
| 4～20mA | アナログ4～20mA出力 | |||
| SW | スイッチ出力 | |||
| ウアート | UART シリアル出力 MODBUS RTU プロトコル | |||
| RS485 | RS485 出力 MODBUS RTU プロトコル | |||
| XXXmm |
XXX mmは最大測定距離を意味します (デフォルト1000mm) |
|||
| KUS | 630 | RS485 | 10000mm | |
8.知っておくべきパラメータ
1. 測定する媒体の種類（液体か固体、具体的な名称、清水、下水、泥、ガソリン、軽油、トルエン、二酸化硫黄など） 液体の場合、蒸気、ミスト、泡の有無波、攪拌、液面上の浮遊物;固体の場合、ほこりがあるかどうか。
2. 媒体の温度と圧力。
3.媒体の腐食性。瓶に入れる場合は、瓶の素材に防食ライニングが施されているかどうかを知る必要があります。
4.測定範囲は数メートルで、死角が必要です。
5.作業環境：オープンプール、カバー付きプール、水平タンク、垂直タンク、球形タンク、タンクが大気圧かどうかなど。
6.動作電圧：24VDC、オプションの220VACは、12VDC / 9VDC共通電源をカスタマイズできます。
7.出力信号：4～20mA電流485/0-3V、0-5V電圧出力/リレー出力。
9. 機器の形態: ディスプレイが必要かどうか。ワンピースまたはスプリットタイプ。
