起源の場所:
中国
ブランド名:
Kacise
モデル番号:
KUS550 / KUS600 / KUS630 / KUS640

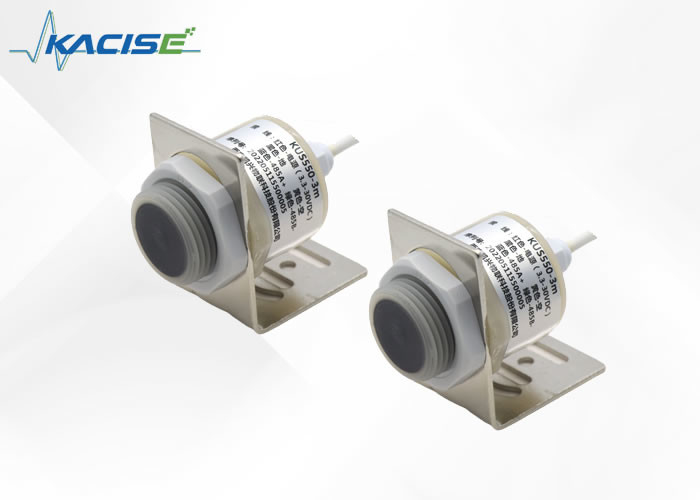

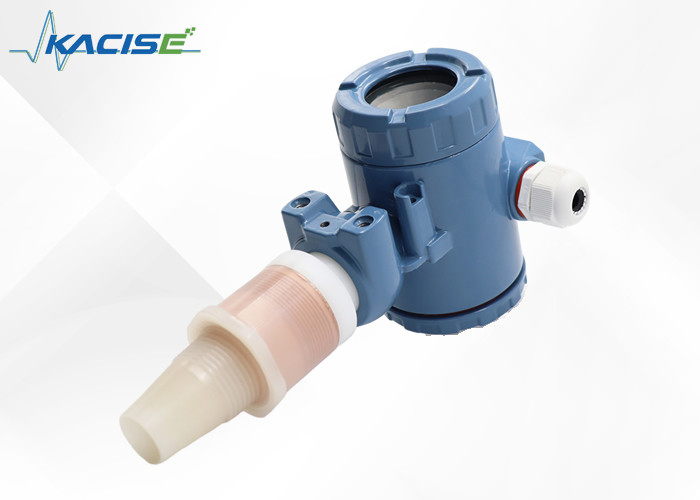

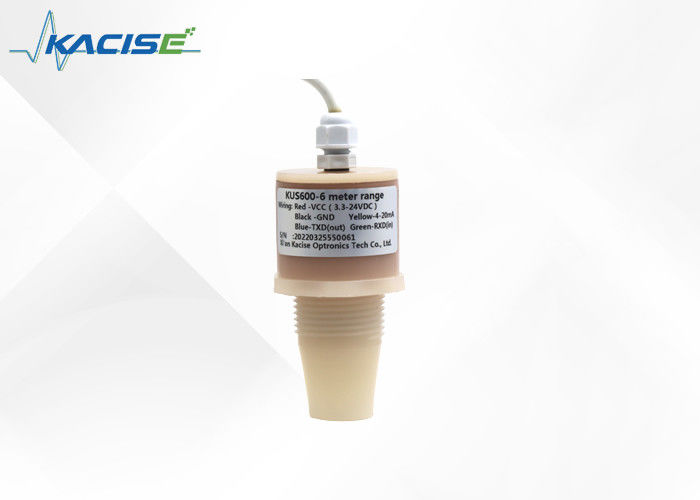

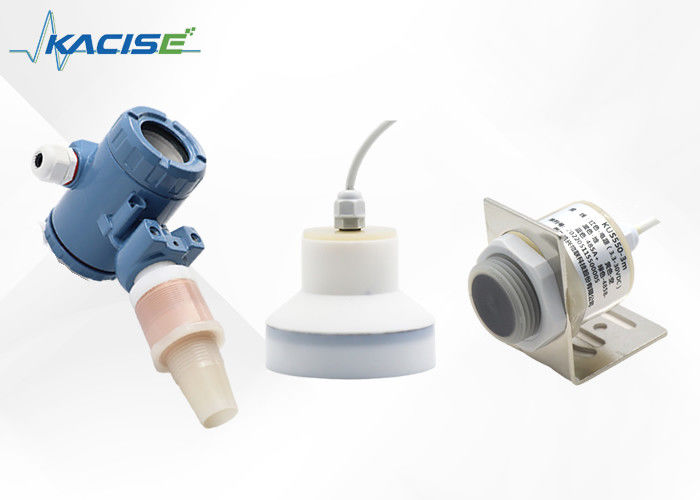

KUSシリーズ超音波センサー
1.特徴
2. 説明
容器の上部に超音波対象物・液面センサーを設置し、複合ユニットと電子部品の機能制御の下、プローブは超音波パルスのビームを測定対象物に向けて発射します。音波は物体の表面で反射され、反射されたエコーの一部がプローブによって受信され、電気信号に変換されます。超音波を発信してから再受信するまでの時間は、プローブから測定対象までの距離に比例します。電子ユニットはこの時間を検出し、レベル値を計算できるように既知の音速から測定距離を計算します。温度は音速に影響を与えるため、メーターは温度を測定して音速を補正する必要があります。4-20mA と RS485 通信を同時にサポートできる 4 線式システムには多くのオプションがあります。
消費電力が少ないだけでなく、耐食性にも優れています。測定ではパルス状の超音波をセンサー（トランスデューサー）から発信し、対象物の表面で反射した音波を同じセンサーで受信します。を電気信号に変換し、音波の発信から受信までの時間からセンサーと測定対象物との距離を算出します。防錆超音波レベルゲージは非接触測定を採用しているため、測定媒体はほぼ無制限で、さまざまな液体や固体の高さ測定に幅広く使用できます。
3.低消費電力モード
2 に設定された作業モードは、低消費電力の作業モードです。
低消費電力超音波レベル・距離センサの実現方法
a) 低消費電力 IC を使用する
通常消費電力の少ないほぼ新品のICを使用しています。
b) センサー内の各回路の電力を制御します。
センサーの回路には、送信回路、受信回路、および MCU の基本回路の 3 つの部分があります。MCUは、回路の各部の働きを制御できるようにすることで消費電力管理を実現し、消費電力を制御します。
c) マイコン自体が動作していないときは、スリープ モードに入り、消費電力をさらに削減します。
4.設置条件
環境温度が0℃を下回る環境でセンサを設置する場合、保護対策上十分に機能するはずです。スチール ナットを使用してセンサーを貫通穴に直接取り付ける場合は、ハウジングのねじ山の中央に固定する必要があります。
5.ご注文について
| K私たち | モデル | 〇出力 | 最大範囲 | 説明 |
| 550/600/630/640 | ||||
| カスタマイズされた | ||||
| SW-1 | スイッチ出力、1つのスイッチ出力用SW-1、2つのスイッチ出力用SW-2 | |||
| mA | 3 線式 4 ～ 20mA 出力 | |||
| 5V | 出力はVout 0-5V | |||
| 3V | 出力はVout 0-3V | |||
| RS485 | 出力は RS485 | |||
| TTL | UART TTL 出力 | |||
| ○○メートル |
XX m は検出可能な最大範囲です。最大範囲は 5 メートルです。 デフォルトは 2.5m です |
|||
| KUS | 550 | RS485 | 2メートル | |
