| 起源の場所: | 中国 |
| ブランド名: | Kacise |
| モデル番号: | KUS630 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 15*15*10cm、0.5kg |
| 受渡し時間: | 5-8 仕事日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram |
| 供給の能力: | 100+ |
| 範囲: | 0~10m | 出力: | 4~20mA/NPN/PNP/RS485/0-3V、0-5V |
|---|---|---|---|
| 電源: | 3.3-24 V | 作業電流: | ≤45mA |
| 温度修正: | はい | 作業温度: | -25… 70℃ （248… 343K） |
| 保護クラス: | IP68 | シェル素材: | PTFE/PVDF |
| 測定精度: | ≤1% |

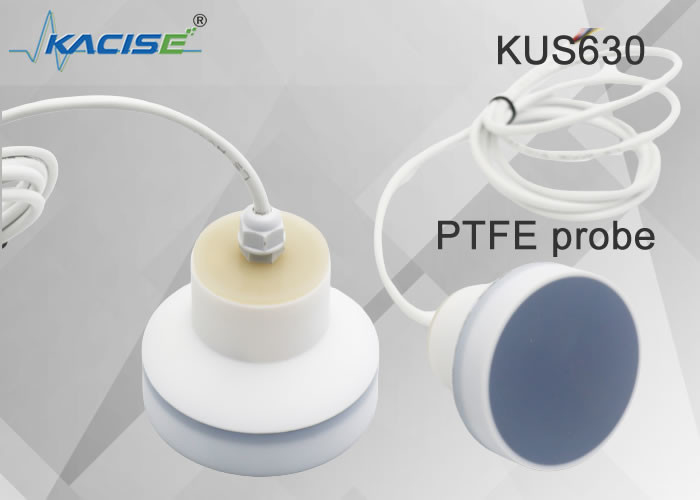

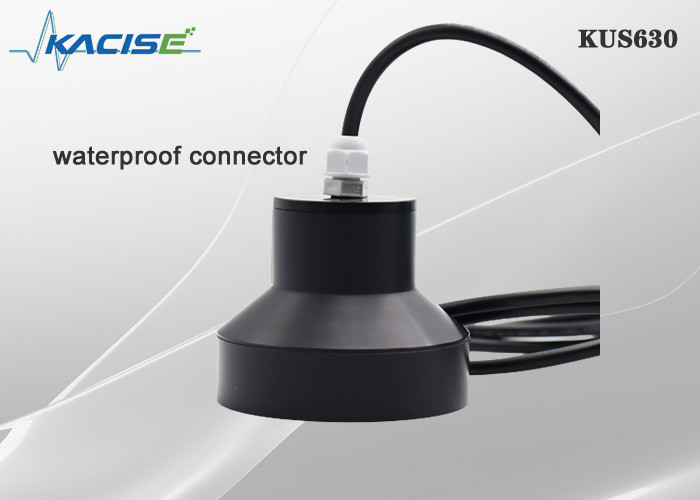

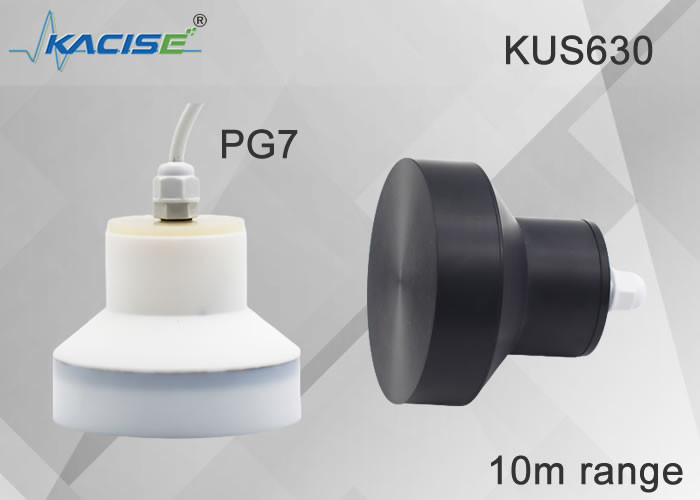

KUS630シリーズ 超音波レベル計
1.特徴
2.はじめに
腐食防止超音波レベルゲージは、マイクロプロセッサによって制御されるデジタルレベルゲージです。測定では、パルス状の超音波がセンサー（トランスデューサー）によって送信され、音波が物体の表面で反射され、同じセンサーで受信され、電気信号に変換され、センサーと測定対象の間の距離が測定されます。オブジェクトは、音波の発信と受信の間の時間によって計算されます。.防錆超音波液面計は非接触測定を採用しているため、測定媒体はほぼ無制限であり、さまざまな液体および固体材料の高さの測定に広く使用できます。
3.寸法
図中の単位はmm
4.電気接続と信号の定義
| ラインオーダー | C臭い | D定義 |
| 1 | 赤 | パワーはポジティブ |
| 2 | 黒 | 電源リターングランド |
| 3 | 黄色 | アナログ出力、電圧出力、電流出力 スイッチ出力 |
| 4 | 青い | RS485 A+ または uart TXD |
| 5 | 緑 | RS485 B または uart RXD |
| ケーブルの色 | ラインオーダー | 説明 | 述べる |
| 赤 | 1 | 搭載 | 3.3V～30Vのワイド電圧入力 |
| 黒 | 2 | アース | |
| 黄色 | 3 | スイッチ出力 | スイッチ端子、負荷容量1A 60V、独立したロジックで最大2つのスイッチ出力をサポートし、2つの端子はスイッチの2つの接点であり、正と負の極を区別せず、自由に接続できます。 |
| 白 | 4 | スイッチ出力 | |
| 茶色 | 4 | RS485A+ | |
| 緑 | 5 | RS485B- |
5.パラメータの説明
| Mモデル:KUS630 | |
| 測定範囲 |
0.6m…10m |
|
盲点 |
0 ... 0.6m (不安定な作業領域は 0.6m 以内です。この範囲での作業はお勧めしません);0.3m の最小死角バージョンを達成できますが、これはカスタマイズする必要があります。 |
| 供給電圧 | 3.3 ... 24 V DC、リップル 10 %SS |
|
作業電流 |
≤ 45 mA (最速の測定速度) 低電力バージョン、スリープ消費電力は 0.3mA 以下、送信消費電力は 20mA (2ms 以下)、受信消費電力は 8mA 以下 (150ms 以下) |
|
出力信号 |
1: プログラム可能なアナログ出力 0-10V。 2:RS485 出力。 3:UARTシリアル出力 4:4-20mA出力 5:スイッチ出力 |
| 測定精度 | ≤1% |
| 温度補償 | はい |
労働条件
| 作業温度 | -25…70℃(248…343K) |
| 保管温度 | -40…85℃(233…358K) |
その他の注意事項
| 電気接続 | 5芯ケーブル（アナログ出力）、6芯ケーブル（スイッチ出力）； |
| 保護クラス | IP68 |
| シェル素材 | PTFE/PVDF |
6.詳細情報
容器上部に超音波対象物・液面計を設置。コンビネーションユニットと電子部品の機能制御の下で、プローブは20000Hz以上の超音波パルスのビームを測定対象物に放射します。温度は音速に影響するため、メーターは温度を測定して音速を補正する必要があります。4 ～ 20mA、RS485 通信、2 つのリレー出力を同時に供給でき、220VAC で給電できる 4 線式システムには多くのオプションがあります。
7. 注文情報
| KUS | Mモデル | 〇出力 | R怒り | D記述する |
| 630B | カスタマイズをサポート | |||
| カスタムメイド | ||||
| 0～10V | アナログ0～10V出力 | |||
| 0～5V | アナログ0～5V出力 | |||
| 0～3V | アナログ0～3V出力 | |||
| 4～20mA | アナログ4～20mA出力 | |||
| SW | スイッチ出力 | |||
| ウアート | UART シリアル出力 MODBUS RTU プロトコル | |||
| RS485 | RS485 出力 MODBUS RTU プロトコル | |||
| XXXmm |
XXX mmは最大測定距離を意味します (デフォルト1000mm) |
|||
| KUS | 550 | RS485 | 10000mm | |
