起源の場所:
中国
ブランド名:
Kacise
証明:
CE
モデル番号:

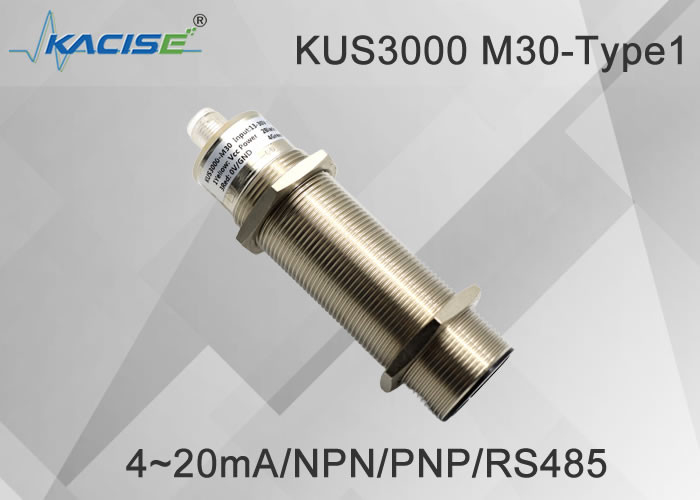

KUS3000 M30-Type1

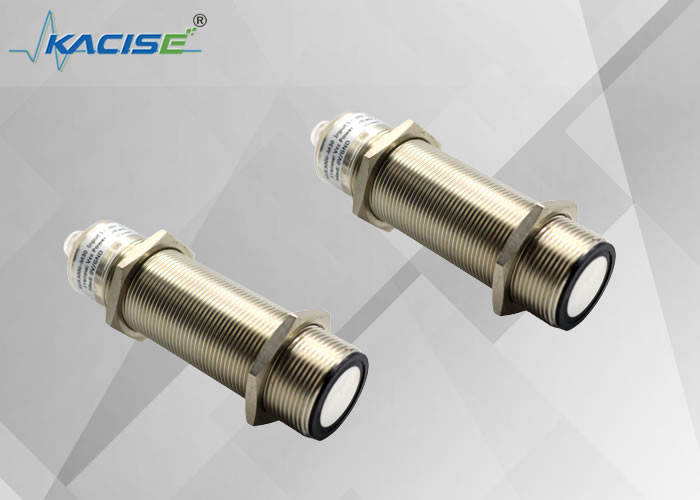

KUS3000 M30型1 超音波レベルメーター
1特徴
2次元構造
単位は mm です.
3電気インターフェース
注:この製品には2つのケーブル仕様があり,この2つの仕様のケーブル配線説明は以下のとおりです.
| A型ケーブル | B型ケーブル | ||
| ピン1 | 茶色 | ピン1 | 黄色 |
| ピン2 | ホワイト | ピン2 | ブラック |
| ピン3 | 青い | ピン3 | 赤色 |
| ピン4 | ブラック | ピン4 | 緑色 |
デフォルトのケーブルミックスは,顧客が受け取った仕様に基づいています
| M30型 1 | |

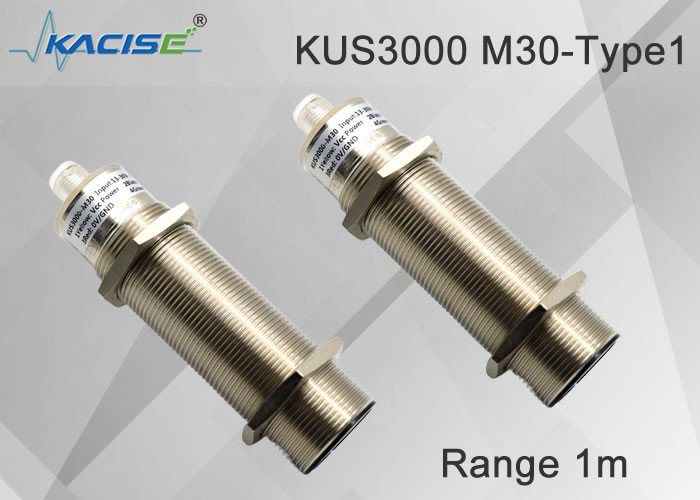

| 範囲 | 200... 2000mm |
| 調整可能な間隔範囲 | 200~2000mm |
| 盲点 | 0... 200 mm |
| 応答時間 | 約 10 ms |
指示灯
| 青いLEDライト | 青い光が点滅すると,校正が実行可能であることを示します.青と他の定数は,センサーの電源が正常であることを示します.電源を入れると5分以内に青い光が点滅します., ユーザが出力調整と校正を行うことができることを示します. 5分後,センサーが校正コマンドを受信できないことを示すために,青い光が常に点灯します. . |
| テロウ・LEDライト | 測定対象が検出されたかどうかを示すために使用されます.校正段階では,現在の校正状態がロックされていることを示すために黄色い光が点滅します.そして次の校正状態に切り替えることができます. |
| 赤色LEDライト |
通常の作業状態では,赤灯が点かず,赤灯が点いているのは故障を示します. カリブレーションプロセス中に,点滅する赤い光がセンサーが現在のエコー損失または無限状態をロックすることを示し,ユーザーは次の校正状態に切り替えることができます. |
電気パラメータ

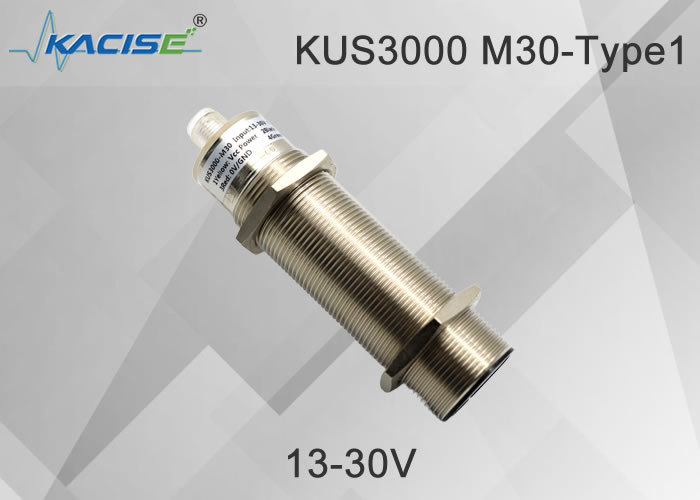

| 供給電圧 | 13... 30 V DC, 特殊な広い電圧要求はカスタマイズすることができます |
| 無負荷電流 I0 | ≤ 45 mA |
IOTスペクトリックモデル
| 供給電圧 | 3. 3-12 DC,波動 10 % SS |
| 電力消費 I0 | ≤ 15 mA,睡眠モード≤1mA,連続目覚め |
生産量
| 出力型 |
1 スイッチ出力 PNP出力 通常開け,長期閉じて校正できます 2 スイッチ出力 NPN出力 通常開け,長閉 プログラム可能 3 アナログ出力 0-10V プログラム可能 4 アナログ 4-20mA出力 プログラム可能 5 RS485出力 E4 プログラム可能 |
| オーバーストリーム | 200mA 逆極性保護 短回路保護 |
| デフォルト設定 |
M18 切り口 A1: 150mm 切り口 A2: 1000mm M30 タイプ1 切り点 A1 200mm 切り点 A2: 2000mm M30タイプ2 切り点 A1 300mm 切り点 A2: 4000mm M30タイプ3 切り点 A1 500mm 切り点 A2: 6000mm |
| 出力電圧低下 | ≤ 2.5V |
| 繰り返し可能性 | ≤1 % |
| オンオフレベル f | ≤ 13 Hz 高周波はカスタマイズできます |
| デフォルトヒステレシス特異振幅 | 設定値の5% 特別な要求は,カスタマイズすることができます |
| 温度補償範囲 | -40°Cから85°C |
T温度Rエクイリメント
| 作業温度 | -25...70°C (248...343K) |
| 保存温度 | -40...85°C ((233...358K) |
機械部品の説明
| 機械も | V1コネクタ ((M12×1),4ピン |

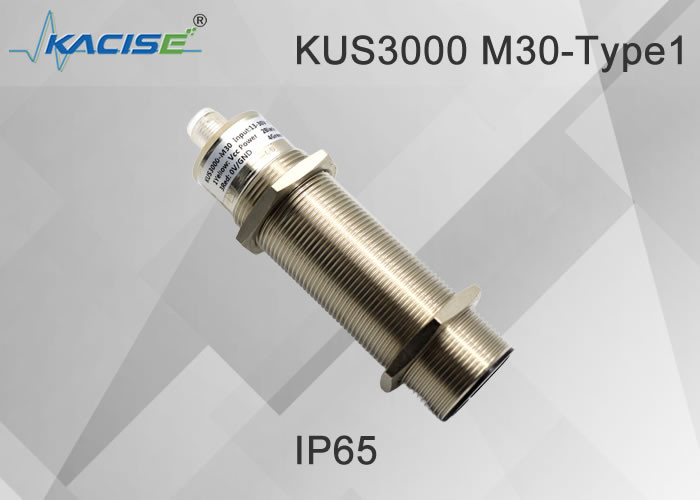

| 保護クラス | IP65 他はカスタマイズできます |
| 殻材料 | ニッケル付銅,他のものは定製可能 |
注記: M18製品とM30製品が4-20mAのアナログ出力を持つ場合,メーター接続方法は550,600製品の方法とは異なります.M18とM30の出力端末はVDDで動いているので図1に示すように,電源ポートに電源を接続する.出力端末と出力端末の間の接続指示図は図2に示されています.
図 1 出力電源回路図
図 2 接続方法の図面
5センサーの機能説明
スイッチポイントとスイッチ出力およびアナログ出力製品の事前間隔設定と調整
スイッチ値とアナログ出力は調整端末を使用して設定できます.特に,8つの作業モードが設定できます.
各種の豆粉の特定の設定方法は,次のステップです.
最初のステップでは,ユーザが自分で設定した距離を選択するか,センサーを失われた波状態にします.
2つ目の部分は,電源またはGNDに校正端末を接続し,黄色い光が点滅するまで接続し続けます (波が失われれば,赤い光が点滅します)
3つ目のステップでは,ユーザが自分で設定した2番目の距離を選択するか,センサーが失われた波の状態に入れるようにします.
第4ステップは,GNDまたは電源に校正端末を接続します (状態は第2ステップとは異なります) 黄色いライトが点滅するまで接続し続けます (波が失われれば,赤い光が点滅する).
スイッチの出力 8 つの作業モードがあります
1窓は通常開いたモード (アナログ出力製品は正線性作業モードまたは距離測定モードです).
2窓は通常閉じたモード (アナログ出力製品は負線形作業モードまたは液体レベル測定モード)
3単一点 通常開いたモード.
4単点 通常閉ざされたモード
5単点 通常開いたモードで大きなヒステレシス間隔.
6単一点 通常は大きなヒステレシス間隔モードで閉ざされます.
7通常の開いたモードを検出するかどうか.
8通常閉ざされたモードを検出するかどうか.
RS485出力モデル製品の説明
3つの作業モードがあります
1: 自動測定モード,センサーは液体のレベルと距離を継続的に測定し,ユーザーはいつでも485インターフェースを通じて測定結果を読み取ることができます.
2: ユーザが 485 通信を開始しない場合,センサーは測定を開始し,結果を報告します.
3: スリープモード,製品はスリープモードに入ります 485インターフェースでユーザが最初にセンサーを目覚めさせ,測定を開始し,センサーが再びスリープする前に結果を得ます.
| LED表示の定義 | |||
| カリブレーション時 | 通常の作業中に | ||
| 赤灯 | 明るい | エラー表示 | エラー表示 |
| 消す | 普通の仕事 | 普通の仕事 | |
| 閃く | カリブレーション ステーション ロックオン エコー損失の状態を表示する | 意味がない | |
| 黄色い光 | 明るい | ほら... | 検出された物体 |
| 消す | ほら ほら | 測定対象が失われます | |
| 閃く | 現在の位置をロックして次の校正状態に切り替えることができます. | エコー・失われた状態と エコー・検出状態は 交互に変化します. | |
| 青い光 | 明るい | 通常の電源 | 通常の電源 |
| 消す | 異常な電源 | 異常な電源 | |
| 閃く | ユーザが現在の時間にセンサーを校正できることを示します | 意味がない | |
|
KUS
|
種類 | 生産量 | 範囲 | 説明する | |
| M18 | M18ホイースティング 最大測定範囲は1メートル | ||||
| M30型1 | M30 最大測定範囲は2メートル | ||||
| M30型2 | M30 最大測定距離は3メートル | ||||
| M30型3 | M30 最大測定範囲は6m,8mはカスタマイズできます | ||||
| カスタマイズ | シェルはユーザのカスタマイズをサポートします | ||||
| NPN | NPNとして出力 | ||||
| PNP | PNPとして出力 | ||||
| 10 投票 | アナログ 0-10V の出力,電源の需要は11V以上 | ||||
| 5Vアウト | アナログ出力は0-5Vで,電源需要は6V以上 | ||||
| アウト | アナログ出力 4-20mA | ||||
| RS485 | 出力は RS485 Modbus プロトコルで,詳細についてはソフトウェアインターフェースのマニュアルを参照してください. | ||||
| XXX mm | 顧客は,工場で設定できる線形間隔またはスイッチ間隔を指定します | ||||
| KUS | M30 | RS485 | 2000mm | ||
