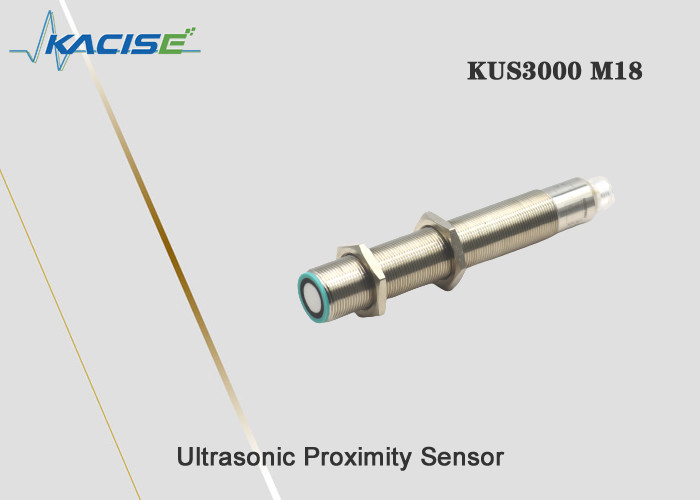

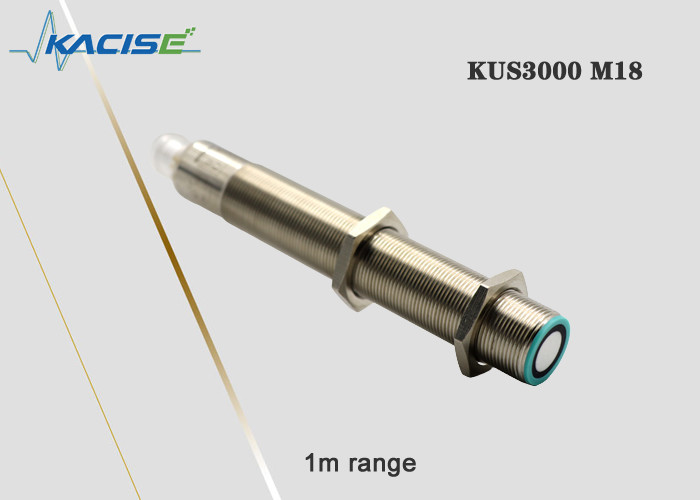

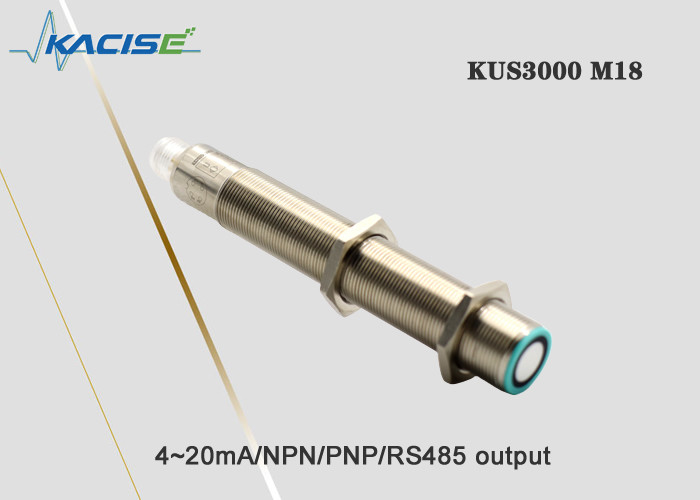

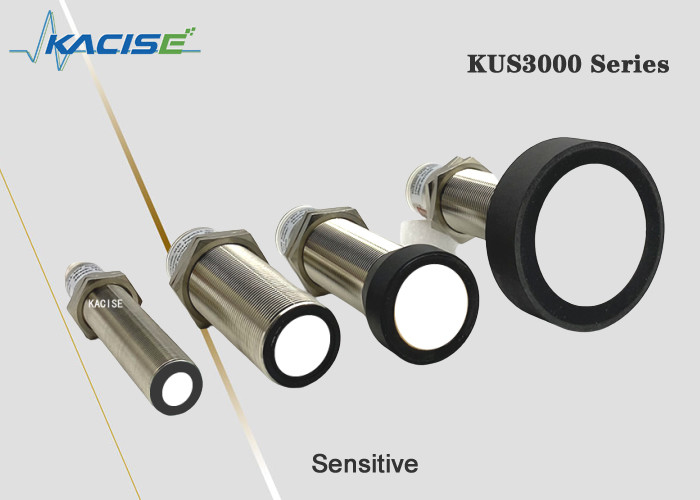

KUS3000 M18 超音波レベルメーター
1次元構造
単位は mm です.
M18シリーズのサイズ構造
2電気インターフェース
注:この製品には2つのケーブル仕様があり,2つの仕様のケーブル配線説明は以下のとおりです.
| A型ケーブル | B型ケーブル | ||
| ピン1 | 茶色 | ピン1 | 黄色 |
| ピン2 | ホワイト | ピン2 | ブラック |
| ピン3 | 青い | ピン3 | 赤色 |
| ピン4 | ブラック | ピン4 | 緑色 |
デフォルトのケーブルミックスは,顧客が受け取った仕様に基づいています
3. テクニカルパラメータ
| M18 | |
| 範囲 | 150... 1000 mm |
| 調整可能な間隔範囲 | 150〜1000mm |
| 盲点 | 0... 150 mm |
| 応答時間 | 約 10 ms |
指示灯
| 青いLEDライト | 青い光が点滅すると,校正が実行可能であることを示します.青と他の定数は,センサーの電源が正常であることを示します.電源を入れると5分以内に青い光が点滅します., ユーザが出力調整と校正を行うことができることを示します. 5分後,センサーが校正コマンドを受信できないことを示すために,青い光が常に点灯します. . |
| テロウ・LEDライト | 測定対象が検出されたかどうかを示すために使用されます.校正段階では,現在の校正状態がロックされていることを示す黄色い光が点滅します.そして次の校正状態に切り替えることができます. |
| 赤色LEDライト |
通常の作業状態では,赤灯が点かず,赤灯が点いているのは故障を示します. カリブレーションプロセス中に,点滅する赤い光がセンサーが現在のエコー損失または無限状態をロックすることを示し,ユーザーは次の校正状態に切り替えることができます. |
電気パラメータ
| 供給電圧 | 13... 30 V DC, 特殊な広い電圧要求はカスタマイズすることができます |
| 無負荷電流 I0 | ≤ 45 mA |
IOTスペクトリックモデル
| 供給電圧 | 3. 3-12 DC,波動 10 % SS |
| 電力消費 I0 | ≤ 15 mA,睡眠モード≤1mA,連続目覚め |
生産量
| 出力型 |
1 スイッチ出力 PNP出力 通常開け,長期閉じて校正できます 2 スイッチ出力 NPN出力 通常開け,長閉 プログラム可能 3 アナログ出力 0-10V プログラム可能 4 アナログ 4-20mA出力 プログラム可能 5 RS485出力 E4 プログラム可能 |
| オーバーストリーム | 200mA 逆極性保護 短回路保護 |
| デフォルト設定 |
M18 切り口 A1: 150mm 切り口 A2: 1000mm M30 タイプ1 切り点 A1 200mm 切り点 A2: 2000mm M30タイプ2 切り点 A1 300mm 切り点 A2: 4000mm M30タイプ3 切り点 A1 500mm 切り点 A2: 6000mm |
| 出力電圧低下 | ≤ 2.5V |
| 繰り返し可能性 | ≤1 % |
| オンオフレベル f | ≤ 13 Hz 高周波はカスタマイズできます |
| デフォルトヒステレシス特異振幅 | 設定値の5% 特別な要求は,カスタマイズすることができます |
| 温度補償範囲 | -40°Cから85°C |
温度要求
| 作業温度 | -25...70°C (248...343K) |
| 保存温度 | -40...85°C ((233...358K) |
機械部品の説明
| 接続 | V1コネクタ ((M12×1),4ピン |
| 保護クラス | IP65 他はカスタマイズできます |
| 殻材料 | ニッケル付銅,他のものは定製可能 |
注: M18 製品と M30 製品が 4-20mA アナログ出力を持つ場合,メーター接続方法は 550,600 製品とは異なります.M18とM30の出力端末はVDDで動いているので図1に示すように,電源ポートに電源を接続する.出力端末と出力端末の間の接続指示図は図2に示されています.
図 1 出力電源回路図
図 2 接続方法の図面
