起源の場所:
中国
ブランド名:
Kacise
モデル番号:
KUS600

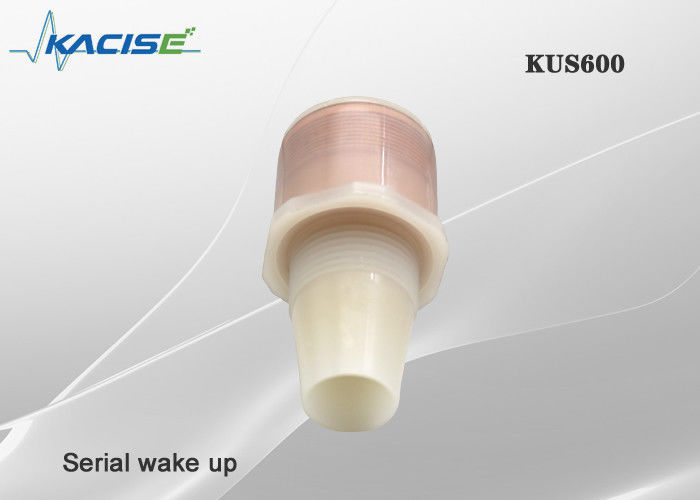

KUS600シリーズ 超音波センサ
1. 特徴
2. 指示
超音波液面計は、さまざまな産業分野、特に水処理、工業用測定範囲の液位測定に使用されています。超音波レベルゲージは、高度なマイクロプロセッサと独自のエコー処理技術を採用しており、さまざまな複雑な作業条件に適応できます。 「擬似エコー学習」機能により、複数の擬似エコー条件下でも真のエコーを正しく確認し、正確な測定結果を得ることができます。トランスデューサには温度センサーが内蔵されており、測定値の温度補償を実現できます。超音波トランスデューサは最適音響マッチングの特許技術を採用しており、送信電力をより効果的に放射し、信号強度を向上させて正確な測定を実現します。
3. 寸法
図中の単位はmmです。
4. 電子インターフェースと信号の定義

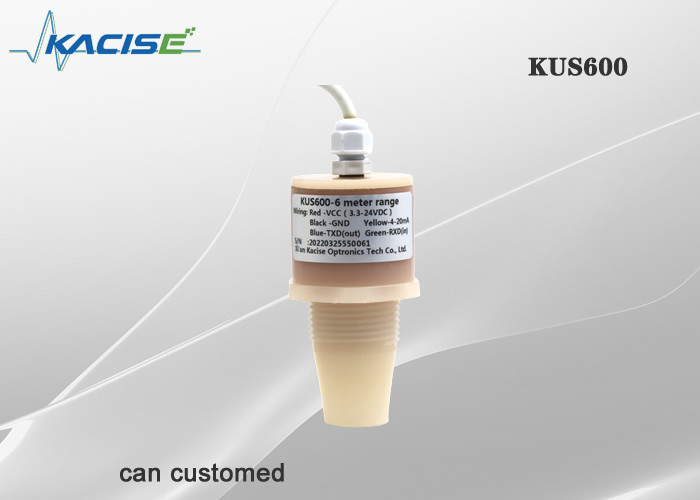

| ワイヤーの色 | ピン | 説明 | 注記 |
| 赤 | 1 | 電源 | 3.3V-24V |
| 黒 | 2 | GND | |
| 黄色 | 3 | アナログ出力 | 低電力バージョンにはアナログ出力がありません |
| 青 | 4 | RS485A+ | |
| 緑 | 5 | RS485B- |
5.パラメータ
|
モデル:KUS600 |
||
| 範囲 | 0.6m～5m、低電力製品は幅広い電圧入力をサポート、この範囲は3.3V電源用です（6m範囲はカスタマイズ可能） | |
| 使用不可エリア | 0 ...0.6m | |
| 電源 | 3.3V-24V | |
| 消費電力 | スリープ時0.3mA未満、発光時20mA未満、測定時より5mA未満 | |
| 出力信号 | 0-5V /4-20mA/NPN/PNP/RS485 | |
| 電気接続 | 5芯ケーブル(アナログ)、6芯ケーブル(スイッチ) | |
| 測距解像度 | 1mm | |
| 測定精度 | 0.5%-1%FS | |
| 温度補償 | はい | |
| 使用温度 | -25…70℃(233…358K) | |
| 保管温度 | -40…85℃(233…358K) | |
| 保護クラス | IP68 | |
| 筐体材質 | PVDF | |
6. 設置条件
環境温度が0℃以下になる環境でセンサを設置する場合は、保護対策を十分に行ってください。ナットを使用してセンサーを貫通穴に直接取り付ける場合は、ハウジングのネジの途中で固定する必要があります。
送信されるパルス状の超音波は一定の幅を持っているため、振動子に近い狭い範囲での反射波は送信波と重なり、識別できず、距離値を測定することができません。この領域を測定不感帯と呼びます。死角の大きさは超音波の測定距離に関係します。
7. 注文情報
| KUS | 本体サイズ | 出力 | 最大範囲 | 説明 | |
| 600 | |||||
| カスタマイズされた | カスタマイズされた | ||||
| 4-20mA | RS485 MODBUS プロトコルによる 4 ～ 20mA モード出力 | ||||
| 0-3.3V | 電源範囲は少なくとも 3.3 です | ||||
| 0～5.0V | 電源範囲は少なくとも 5.0 です | ||||
| RS485 | RS485 MODBUS プロトコルによる省電力モード | ||||
| XXメートル | XX m は検出可能な最大範囲で、デフォルトの長さは 1 メートルです | ||||
| KUS | 600 | RS485 | 3m | ||
