起源の場所:
中国（本土）
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
モデル番号:

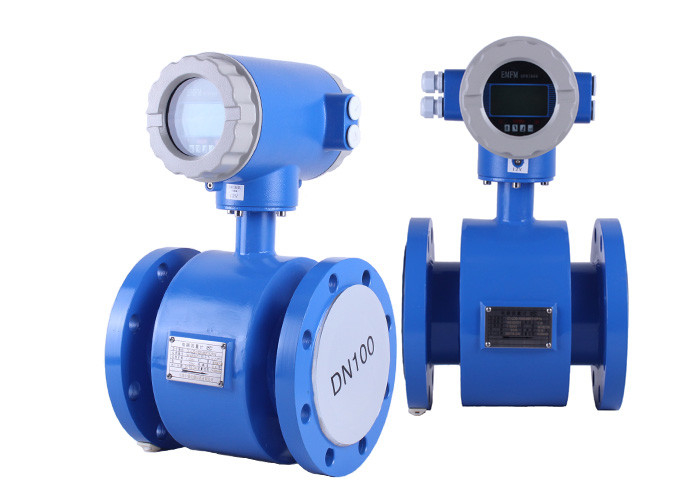

KEF-J1
記述
技術的なデータ
測定システム
| 測定の主義 | ファラデーの法律 |
| 適用範囲 | 電気で伝導性の液体 |
| 測定値 | |
| 第一次測定値 | 流れ速度 |
| 二次測定値 | 体積流量 |
設計
| 特徴 | 十分に溶接された手入れ不要センサー |
| 全量流れ管とのフランジ版 | |
| 標準的な、また高圧評価 | |
| 飲料水のために承認される険しいはさみ金とのDN15~3000からの大口径の範囲 | |
| 業界固有の挿入の長さ | |
| モジュラー構造 | 測定システムは流れセンサーおよび変換器から成っている。それはコンパクトとして利用でき別の版として、 |
| 密集した版 | 511Bコンバーターを使って:110~240Vac力 |
| 521Bコンバーターを使って:18~36V DC電源 | |
| W800L/W800Wを使って:電池 | |
| 遠隔版 |
211Bコンバーターとの壁の台紙版 （110~240Vacか221Bコンバーター18~36V DC |
| W800Fのコンバーターを使って:電池 | |
| 測定の範囲 | -12… +12m/s /-40..。+40ft/s |
測定の正確さ
| 標準状態 | EN 29104と同じようなフロー条件 |
| 媒体:水 | |
| 電気伝導率:≥300μs/cm | |
| 温度:+10~+30℃/+50~+80℉ |
| 入口のsetion:≥5DN | |
| 作動圧力:1Bar/14.5psig | |
| 流れメートルの正確さ | 標準:率の0.5% |
| 任意:率の0.2% |
作動条件
| 温度 | |
| プロセス温度 | 堅いゴム製はさみ金:-5~+60℃ |
| ポリプロピレンはさみ金:-5~+90℃ | |
| PTEFはさみ金:-5~+120℃ | |
| 周囲温度 | 標準（アルミニウム コンバーター ハウジングと） |
|
-20~+60℃ （self-heatingから電気設備を保護しなさい 55℃の上の周囲温度を使って |
|
| Stroageの温度 | -20~70℃ |
| 圧力 | |
| EN 1092-1 | DN2200~3000:PN2.5 |
| DN1200~2000:PN6 | |
| DN200~1000:PN10 | |
| DN65~150:PN16 | |
| DN10~50:PN40 | |
| 他の圧力要求あり次第 | |
| ISOの挿入の長さ | DN15~600のために任意 |
| ASME B16.5 | 1~24」:150lb RF |
| 他の圧力要求あり次第 | |
| JIS | DN10~1000/2~40":10K |
| 他の圧力要求あり次第 | |
| 圧力降下 | 僅か |
| 液体 | |
| 物理的条件 | 伝導性の液体 |
| 電気伝導率 | ≥5μs/cm |
| 許されたガス内容（容積） | ≤5% |
| 許された固形分 | ≤70% |
設置状態
| 取付け | 流れセンサーが常に十分に満ちているお元気で |
| 詳細情報のために見なさい章「取付けのための注意」を | |
| 流れ方向 | 前方および逆 |
| 流れセンサーの矢は肯定的な流れ方向を示す | |
| 入口の操業 | ≥5 DN |
| 出口の操業 | ≥2 DN |
プロセス関係
| フランジ | |
| EN1092-1 | PN6~40のDN25~3000 |
| ASME | 150のlb RFの1~120" |
| JIS | 10~20kの25~1000 |
| ガスケットの表面の設計 | RF |
| 他のサイズか圧力評価要求あり次第 | |
発注情報
| モデル接尾辞コード | 記述 | ||||||||||
| GXEFM3000 | -1200 | - Com | -4mA | -雄鹿 | - DC | - Pt | - Teflon1 | - GR | - D1400 | - Exd IIC T6 GB | |
| 直径 | - XXXX | 4 Digitals:例えば:0010:10mm:0015:15mm 0100:100mm 1000:1000mm | |||||||||
| 送信機 | - Com | 密集したタイプ | |||||||||
| -レム | 遠隔タイプ | ||||||||||
| -バット | 電池の供給のタイプ | ||||||||||
| -プロ | プロセス制御 タイプ | ||||||||||
| 信号Outpt | - N | 出力無し | |||||||||
| -4mA | 4-20mA | ||||||||||
| -プル | 1~5KHz脈拍 | ||||||||||
| -4Pul | 4~20mA/1~5KHz | ||||||||||
| コミュニケーション | - N | コミュニケーション無し | |||||||||
| -雄鹿 | 雄鹿 | ||||||||||
| - MOD | MODBUS-RTU | ||||||||||
| -プロ | PROFIBUS | ||||||||||
| - GPRS | GPRSの網 | ||||||||||
| - CDMA | CDMAの網 | ||||||||||
| - WHRT | 無線雄鹿 | ||||||||||
| -他 | 特別注文 | ||||||||||
| 電源 | - AC | 85V ~250Vac@46 ~63Hz わずかな20W |
|||||||||
| - DC | 20~36VDCわずかな20W | ||||||||||
| -バット | 電池の供給 | ||||||||||
| - Bat+ | 電池+12Vdcの二重電源 | ||||||||||
| 他 | 特別な要求 | ||||||||||
| Electordeの文書 | -316L | ステンレス鋼316L | |||||||||
| - HasB | Hastelloy B | ||||||||||
| - HasC | Hastelloy C276 | ||||||||||
| - Pt | プラチナ | ||||||||||
| - Ta | タンタル | ||||||||||
| -チタニウム | チタニウム | ||||||||||
| - WC | 鉄マンガン重石の炭化物 | ||||||||||
| はさみ金材料 | - Rub1 | ネオプレン（- 20-60℃） | |||||||||
| - Rub2 | ネオプレン（- 20-90℃） | ||||||||||
| - Tef1 | polytetrafluroethylene （- 30-120℃） | ||||||||||
| - Tef2 | polytetrafluroethylene （- 20-160℃） | ||||||||||
| - P | ポリウレタン | ||||||||||
| - FVMQ | FVMQ | ||||||||||
| - PFA | DFA | ||||||||||
| - ETFE | エチレンのtetraflurorethylene | ||||||||||
| リングを基づかせていること | - N | 基づいているリング無し | |||||||||
| - GR | リングを基づかせていること | ||||||||||
| - GE | 電極を基づかせていること | ||||||||||
| ぬれた部分の関係属性 | - DXX | DXX:D06、D10、D16、D25、D40 D06:DIN PN6: D10:DIN PIN10D16:DIN PN16;D25:DIN PN25 D40:DIN PN40等 |
|||||||||
| -斧 | 斧:A1、A3、A6 A1:ANSI 150#;A3:ANSI 300# A6:ANSI 600# | ||||||||||
| - JX | JX:J1、J2、J3 J1:JIS10K; J2:JIS 20K;J3:JIS 30K |
||||||||||
| - WF | ウエファーの関係（DN2.5のために利用できる;DN6流れメートル）ボディ材料:ステンレス鋼 | ||||||||||
| - TR | 衛生タイプ（ボディ材料のための三クランプ:ステンレス鋼） | ||||||||||
| 爆発性防止の等級 | - Exd IIC T6 GB | Exd IIC T6 GB | |||||||||
| - N | 必要としてはいけない | ||||||||||
