30g加速度計の振動センサーの高速加速度計

KSNSA-1水晶適用範囲が広い加速度計

1.Feature

• ☆の戦術的な運行等級の性能
• ☆の高い値
• 険しい環境的に☆
• ☆のアナログ出力
• ☆Compactの設計
• ☆の作り付けテスト
• ☆Field調節可能な範囲
•
• 2.Application

• ☆Deepの健康なレベルの測定
• ☆自動車テスト器械使用
• ☆のブレーキ システムの減速
• ☆橋および建物の動揺および傾きの監視
• ☆の産業およびロボティック制御
• ☆の土地車の運行
• ☆の地下鉄および列車の乗車の慰め制御
•
  3.Introduction

• 経済的なパッケージのために、Kaciseは産業等級の塗布のためのKSNSA-1水晶適用範囲が広い加速度計をを含む作り出す:自動車テスト器械使用、ブレーキ システムの減速、橋および建物の動揺および傾きの監視、産業およびロボティック制御、土地車の運行、地下鉄および快速電車の乗車の慰め制御および海洋掘削のプラットホームの動きの監視。KSJR-4はエッチング水晶たわみ地震システムを特色にする。無定形の水晶証拠固まりの構造は優秀なバイアス、計数逓減率および軸線の直線の安定性を提供する。必要な電子工学は静的な、動的加速測定を提供する加速比例した出力電流を開発する。顧客を用いて適切に適用の加速範囲のために量られる供給された出力負荷抵抗器は、電圧に出力電流変えることができる。

• 4.Parameter

•

  製品名			KSNSA-1A	KSNSA-1B	KSNSA-1C
  通し番号	変数	単位	図	図	図
  1	入れられた範囲	g	±30
  2	決断	μg	<10
  3	バイアスK0	mg	<40
  4	バイアスK0 1ヶ月の合成の反復性	μg	<250
  5	バイアスK0温度感度	μg/℃	<150
  6	計数逓減率K1	mA/g	1.25±0.15	2.3±0.3	2.3±0.3
  7	計数逓減率K1の1ヶ月の合成の反復性	PPM	<250>

  8	計数逓減率K1の温度感度	ppm/℃	<200
  9	第2等級の非線形係数（K2/K1）	ug/g2	50
  10	Over Load格言	%	≤40
  11	本質的な騒音	mV	≤8.4
  12	電源	Vdc	±13-±18
  13	消費電流	mA	≤20
  14	働く温度較差	℃	-55~180	-55~125	-55~150
  15	保管温度の範囲	℃	-60~+200
  16	衝撃の許容	g	1000g.0.5ms.1/2sin
  17	環境の信頼性の標準		GJB150.2、GJB150.9、GJB150.16
  18	共鳴頻度	Hz	≥400
  19	帯域幅	Hz	≤2500
  20	重量	グラム	≤65

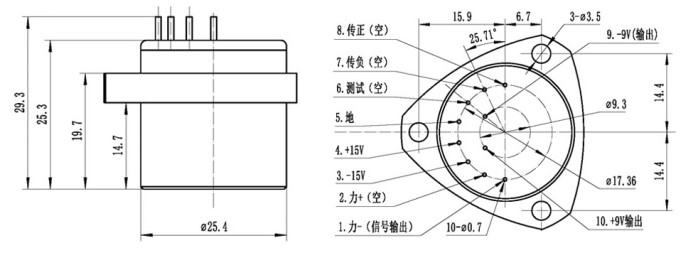

  21	次元	mm	Φ25 X 29.3/customized
  22	軸線のミスアラインメント	μrad	<1500
  23	絶縁材の特徴	MΩ	≥100
  24	貝の材料		ss304
  25	温度検出器		カスタマイズされたAD590 PT100 PT1000 18B20 NTC、等はある場合もある

  5.Signal定義

• Pinいいえ。	Pin.名前	描述/description
  1	S- （力- （信号输出））	信号の出力
  2	NC （力+ （空））	接続されない
  3	-15VDC	-15Vdcの電源
  4	+15VDC	+15Vdcの電源
  5	GND （地）	GNDに接続しなさい
  6	NCの测试（空）	接続されない
  7	NCの传负（空）	接続されない
  8	NCの传正（空）	接続されない
  9	T- （- 9V输出）	温度検出器;温度検出器はNTC PT100 PT1000、等のようなカスタマイズすることができる
  10	T+ （+9Vの输出）	温度検出器

  6.Electronicインターフェイスおよび信号定義
