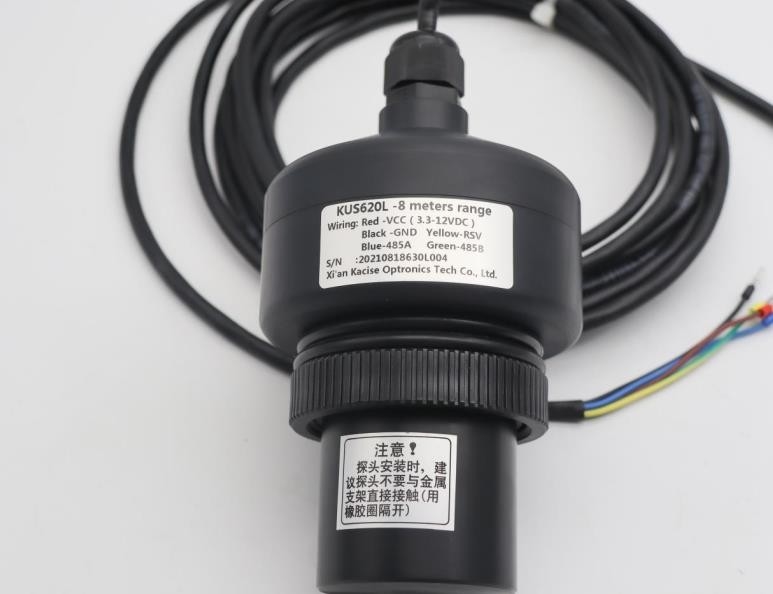

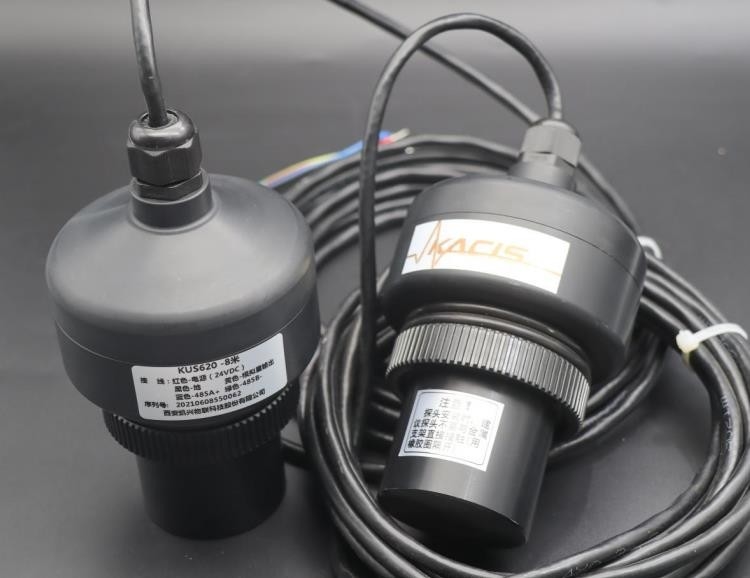

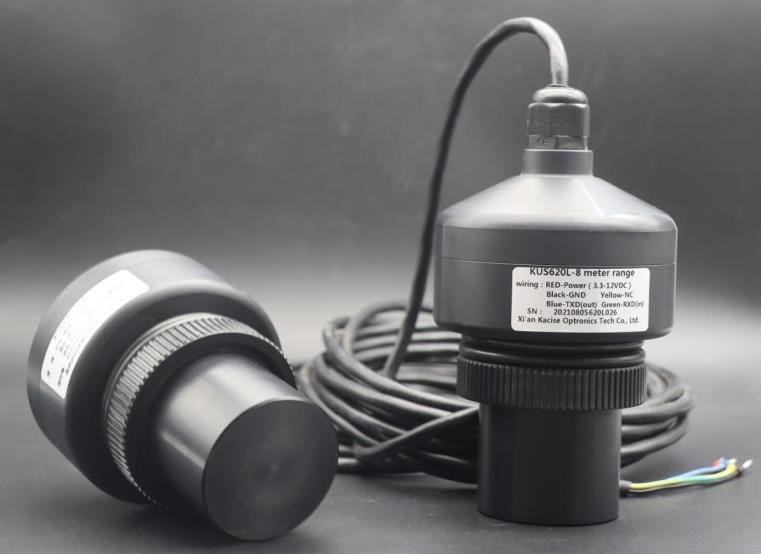

モデル番号:
KUS620シリーズ
超音波トランスデューサー センサー
1.Features
2.Dimension
図表の単位はmmである。
3.Electrical関係および信号定義
| ライン順序 | 色 | 定義 |
| 1 | 赤い | 力は肯定的である |
| 2 | 黒い | 力のリターン地面 |
| 3 | 黄色 | アナログ出力、電圧出力、現在の出力スイッチ出力 |
| 4 | 青 | RS485 A+かuart TXD |
| 5 | 緑 | RS485 B-かuart RXD |
4.Parameter記述
| モデル:KUS620 | |
| 測定範囲 | 0.6m… 8m |
| 盲点 | 0… 0.6m （0.6mの中では不安定な仕事域、この範囲ではたらくために推薦されないある） |
| 供給電圧 | 3.3の… 12ボルトDCのさざ波10% SS |
| 現在の働くこと |
≤ 45 mA （最も速い測定の速度） ローパワー版、睡眠のパワー消費量は0.3mAよりより少なくある、パワー消費量を送ることは20mA （2msよりより少なく）であり、パワー消費量を受け取ることは5mAより多くではない（150msよりより少なく） |
| 出力信号 |
1:プログラム可能なアナログ出力0-10V。 2:RS485出力。 3:Uartの連続出力 4:4-20mA出力 5:スイッチ出力 |
| 測定の正確さ | ≤ 1% |
| 温度修正 | はい |
労働条件
| 働く温度 | -40… 85℃ （233… 358K） |
| 保管温度 | -40… 85℃ （233… 358K） |
5. センサー機能アナログ
アナログ出力はRS485によって置きセンサーは8つのモードではたらくことができる。直接相互参照は次の通りある:
ステップ1:シリアル ポートのデバッギングの助手か方式のダバッギング助手を通ってホスト コンピューターに接続しなさい。
ステップ2は、近点の参照の間隔ポイントを置いた。
ステップ3は、遠点の基準点を置いた
ステップ4は、ほぼ点の基準点の出力電圧か流れを置いた。
ステップ5は、遠点の基準点の出力電圧か流れを置いた。
ステップ6は、独特の選択を転換するためにアナログ出力を置いた。
ステップ7は線形出力として、アナログ出力を置くか、または出力オプションを転換する。
ステップ8は、新しい変数に実施されさせるセンサーを再調節した。
センサーの8つの働くモード。
1:開いているウィンドウモード デフォルトで
2:Windowedモードはデフォルトで消える
3:一点モードはデフォルトでつく
4:一点モードはデフォルトで消える
5:一点ヒステリシス モードはデフォルトでつく
6:一点ヒステリシス モードはデフォルトで消える
7:検出モードの存在か不在はデフォルトでつく
8:検出モードの存在か不在はデフォルトで消える
485アウトプット データ
485アウトプット データはMODBUS-RTUのフォーマットにある。細部についてはソフトウェア使用説明書を参照しなさい。
