Place of Origin:
China (Mainland)
ブランド名:
KACISE
証明:
CE
モデル番号:
KUS600シリーズ

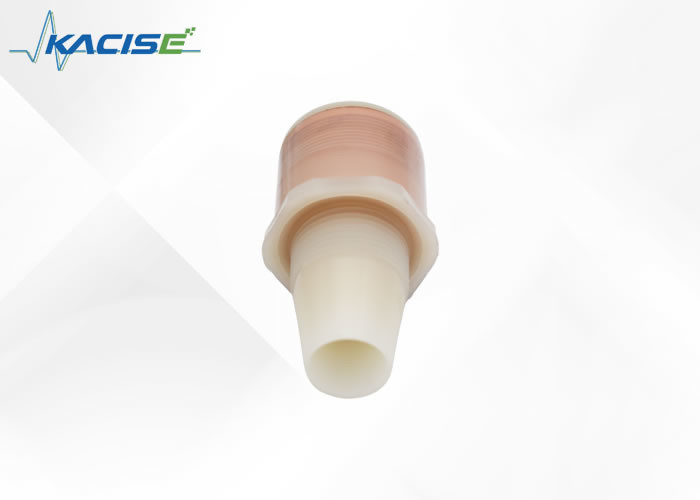

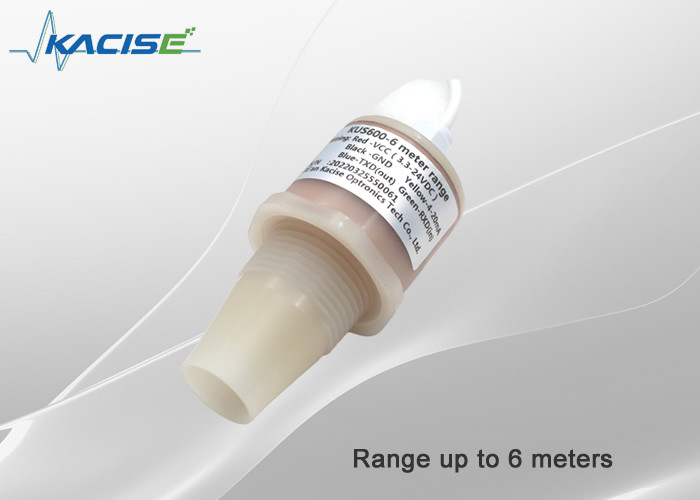

IP67 超音波トランスデューサーセンサー
1寸法
図の単位は mm です
600 シリーズの送信機の寸法
2電子インターフェースと信号の定義
| ケーブルの色 | ピン | Dエスクリプション | 注記 |
| 赤色 | 1 | 電源 | |
| ブラック | 2 | GND | |
| 黄色 | 3 | アナログ出力 | 600Bはモード1または0で動作します. 4~20mA,0~3.3V 0~5Vのアナログ出力を使用した場合,省電モードでは動作できません. |
| 青い | 4 | RS485A+ | ttl出力信号の TTL-TXD |
| 緑色 | 5 | RS485B | ttl出力信号の TTL-RXD |
|
モデル:600
|
|
| 検出範囲 | 0.6m-5m 低電源製品も広い電圧入力をサポートします.この範囲は3.3V電源範囲です (お客様は6m範囲の製品をカスタマイズできます) |
| 調整範囲 | 0.3...3m |
| 使い切れない面積 | 0... わかった0.3m |
| 標準目標プレート | 100 mm × 100 mm |
| トランスデューサーの周波数 | 約220kHz |
| 応答遅延 | 約 10 ms |
| 出力信号 | 0-10V 0-3V 0-5V /4-20mA/NPN/PNP/RS485 アナログ出力 |
エルectについてカール spエクイーフィ猫ions
| 無負荷電流 I0 | 睡眠時間中の活性期 ≤0.3mA ≤20mA |
| 電気接続 | 5コアケーブル (アナログ出力),6コアケーブル (スイッチ出力) |
| 解像度の範囲 | 1mm |
| 測定精度 | ≤1 %F.S. |
W作業条件
| 作業温度 | -40...85°C ((233...358K) |
| 保存温度 | -40...85°C ((233...358K) |
| 温度補償 | そうだ |
| 保護クラス | IP67 |
| 供給電圧 | 3.3... 24 VDC,リップル 10 %SS |
4設置条件
センサーが環境温度が0°Cを下回る時に設置されている場合,保護措置はうまくいきます.それはハウジングスレッドの真ん中に固定する必要があります.
