起源の場所:
中国
ブランド名:
kacise
証明:
CE
モデル番号:
KCD310

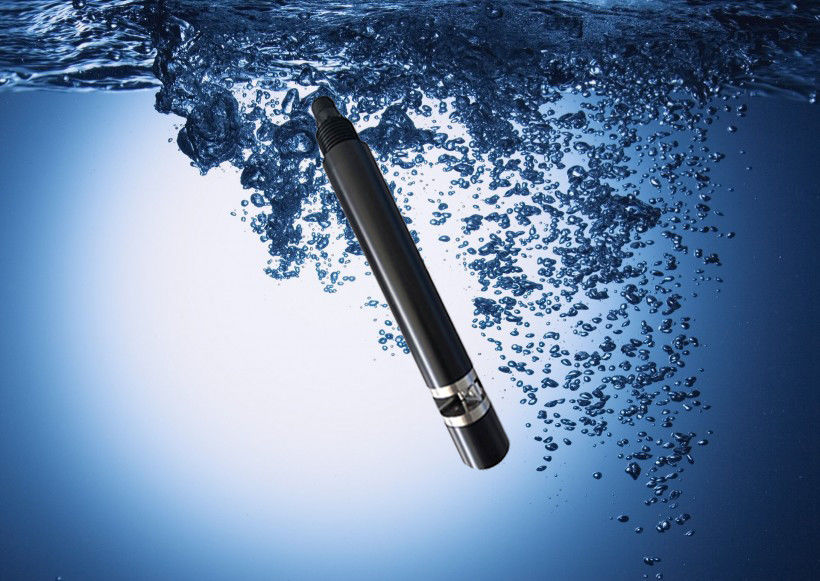

水に溶けた多くの有機化合物は紫外線を吸収します水中の溶けた有機汚染物質の含有量は,これらの有機化合物の254nm波長UV光への吸収を測定することによって正確に測定できます.. KCD310オンラインCODセンサは,2つの光源を使用します. 1つの紫外線が水中のCOD含有量を測定し,もう1つの基準光が水の曇りさを測定します.光路の衰弱は,特別なアルゴリズムによって補償される.安定し信頼性の高い測定を達成するために,微粒子の不純物の干渉を一定程度排除することができます.
| モデル番号 | KCD310 |
| 測定原理 | 二重波長紫外線吸収方法 |
| COD の範囲 | 0〜200 mg/L 相当 Khp |
| コード精度 | ± 5% F.S. |
| COD解析度 | 0.1 mg/L |
| ぼんやり範囲 | 0 ~ 100 NTU |
| ぼんやり度精度 | ± 5% F.S. |
| ぼんやり度解析度 | 0.1 NTU |
| カリブレーションモード | 2点校正 |
| 出力モード | RS-485 バス,Modbus/RTU プロトコル |
| 電源 | 12 ~ 24 VDC ± 10% |
| 電力消費量 | < 0.2w@12VDC |
| 労働条件 | 0ー45 °C, < 0.1 mpa |
| 保存温度 | - 5 ~ 65 °C |
| 保護レベル | IP68 |
| 設置モード | 浸水装置 |
| ケーブルの長さ | 5メートル,他の長さはカスタマイズすることができます |
| センサーのホイジング用材料 | POM, 316Lステンレス鋼 |
注: センサーコネクタはM16-5コア防水コネクタです
水の流れのために,センサーを避けなければならないとき,水面の深さから2メートル以上ではないセンサーを設置する 壁または他の水力構造に衝突するセンサーに,流れが強ければセンサーを修理してください
センサーを水面から2メートル以内に設置する.
センサーは水位変動を考慮して 最低水位30cmを下げました
センサーは水の中に 泡がない場所に置きます
センサーケーブルの外にケーブルシートを設置することが推奨されます.センサーは水平にしっかりと位置し,測定エリアは電流に向けられています.
ケーブルは4コア回転ペアシールドワイヤーで,線列で定義されています.
赤線 -- 電源コード (12 ~ 24VDC)
ブラックライン (GND)
青い線 -- 485a
白い線 485b
電化する前に,ワイヤリングの誤りによる不必要な損失を避けるために,ワイヤリングの配列を注意深く確認する必要があります.
ワイヤリングの指示:ケーブルを水 (海水を含む) に長期浸しまたは空気にさらされている場合,すべてのワイヤリングは防水処理を行う必要があります.顧客ケーブルは,一定の防腐能力を持つ必要があります.
メンテナンスのスケジュール
正確な測定を確保するために,清掃は非常に重要です,定期的なセンサーの清掃は,データの安定に貢献します.
| メンテナンスの任務 | 推奨保守頻度 |
| センサーの校正 (権限のある機関が要求する場合) | 管理当局が要求する保守スケジュールに従って |
| 自浄ブラシの保全とチェック | 自浄化ブラシを 18 か月ごとにチェックし,維持する |
注:上記の表の保守頻度は推奨のみです. センサーの実際の使用に応じてセンサーを清掃してください.
維持方法
1) センサー表面: センサー表面を水道水で清掃します.残っている場合は,湿った柔らかい布で拭いてください.固執した汚れについては,水道水に家用洗剤を加えて清掃します.
2) センサーのワイヤをチェックします. 通常動作しているときにワイヤが張ってはならない. そうでなければワイヤの内部のワイヤが壊れ,センサーが正常に動作できないことが容易です.
3) センサーの測定窓が汚れているか,クリーニングブラシが正常か確認します.
4) センサーブラシの損傷を確認します.
5) 18ヶ月連続使用後,動的密封装置を工場に戻して交換する.
注目すべき 点
探査機には敏感な光学および電子部品が含まれています.探査機が重機械に衝突しないようにしてください.探査機内には,ユーザーによる保守を必要とする部品はありません.
ぼんやり度校正
ビッグビーカーで適量の ぼんやりのない液体を取り センサーを垂直に溶液に入れてそして数値安定化3 ~ 5分後にゼロポイントを校正指示書 参照付録
傾き校正:数値安定化後,センサーを100NTU標準溶液の溶液に3~5分置く.
カード校正
Khp (ポタシウム水素フタラート,C8H5KO4) は,COD標準溶液を調製するために使用できる一般的な化学反応体です.
標準溶液の調製
1000mlのボトルに0.8503gKHPを正確に重量化します.最高レベルまで蒸留または離離水で満たします.この溶液は1000mg/lCOD溶液です.
溶液の100mlを1000mlのコラスに注ぎ,その後蒸留水または離離水水で最高レベルまで満たす.揺れた後,COD濃度は100mg/Lでした.5 mg/L の濃度の溶液は,同じ方法で調製されました..
濃縮された標準溶液 (2. 1 ステップ) を黒いガラスボトルに保存し,分解を防ぐために低温に保存します.2) 準備から24時間以内に使用してください..
校正 (2点校正)
1 センサーは5 mg/LのCOD溶液に置かれ,すべての光経路は泡なしで2cm以上の水中に浸透することが確認されました.d.
2 センサーを 100MG/L の COD 溶液に入れる斜率を付録のコマンドに従って校正する.
注: 1. KHP は発がん性危険性があるため,操作時に手袋を着用し,皮膚との接触を避けるようにしてください.
2. カリブレーティング時,最初に温度をキャリブレーティング,その後キャリブレーティングそしてCODを校正します
3傾きが校正され,3分以内にセンサー値が変化しない場合は,電源をオフにして再開します.
センサーを太陽から保護するために
手でセンサーを触らないでください.
測定と校正中にセンサーの表面は空気泡がないこと
使用中にセンサーに直接的な機械的ストレス (圧力,傷など) をかけることを避ける.
| 質問 | 可能性のある原因 | 解決策 |
| インターフェイスが接続できないか,測定結果が表示されない | コントローラーはケーブルに接続できませんでした | 制御器をケーブルに再接続する |
| ケーブル障害 | 連絡してください. | |
| 測定値が高すぎ,低すぎ,または値が不安定である場合 | センサーの窓が何かにつなげられている | センサーの窓の表面を掃除する |
| センサーの自己清掃損傷 | 掃除ブラシを交換する |
品質検査部門は 標準化された検査手順を備えており 先進的で完璧な検査設備と手段を備えており 検査規則に厳格に準拠しています実験用製品の72時間老化安定性実験は 資格のない製品工場を 許さないでください
受領者は,2%の不適合率で商品を返品し,すべての費用は供給者が負担します.報酬基準は,サプライヤーが提供する製品説明を指します..
量と配達速度を保証する.
この製品には以下が含まれます.
1 つのセンサー
操作説明書の1冊
証明書1
当社は,販売日から1年間,販売後サービスを提供していますが,不適切な使用による損害は含まれていません.修理または調整が必要であれば,自費で返品してください.,会社は無償で機器の損傷を修復する.
