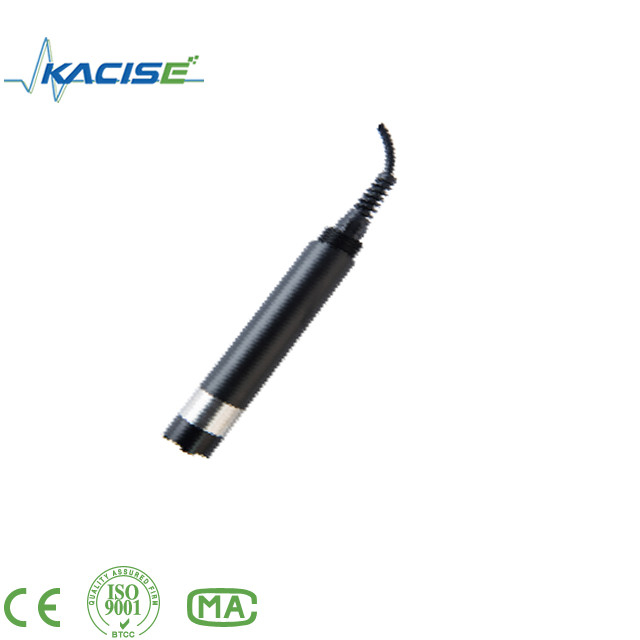

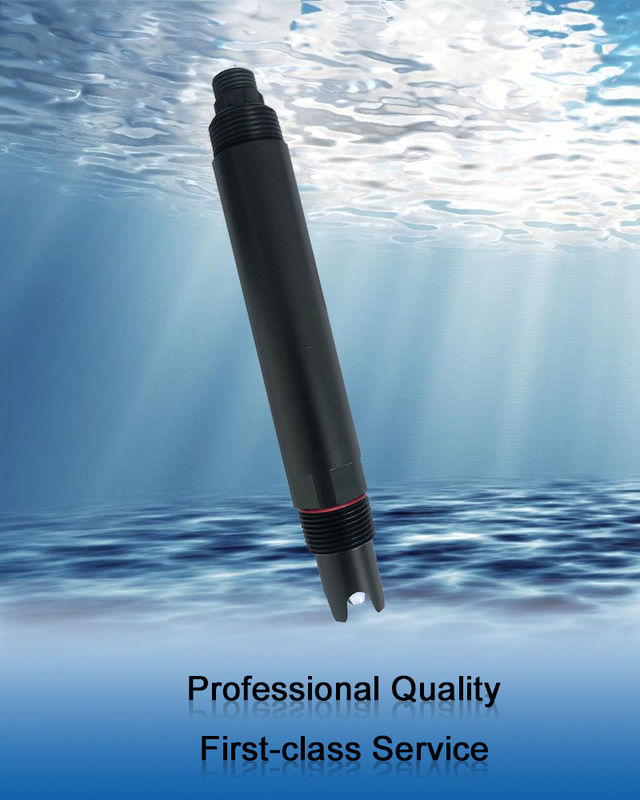

KPH601 オンライン PH センサー信号出力 RS-485 (Modbus/RTU プロトコル) 双重高インパデンス差増幅器

1.応用環境

環境水質モニタリング,酸/塩分/塩溶液,化学反応プロセス,工業生産プロセスに使用される.ほとんどの産業用用途でオンラインpH測定の要件を満たすことができる.


2特徴

• 信号出力 RS-485 (Modbus/RTUプロトコル)
• PLC,DCS,産業用制御コンピュータ,汎用制御装置,紙のない記録機器,タッチスクリーンなどの第三者のデバイスへの便利な接続.
• 強力な反干渉と高速応答の 双重高インパデンス差増幅器
• 特許のあるpH探知器で,内部基準溶液は,少なくとも100kPa (1Bar) の圧力で,微孔状塩橋から非常にゆっくりと漏れます.血が20ヶ月以上続きますこのような基準システムは非常に安定しており,従来の工業用電極と比較して電極寿命は2倍延長されます.
• 簡単に設置できる: 3/4 NPT パイプスレッド 容易な潜水式設置やパイプやタンクへの設置.
• IP68 保護グレード

3.技術的なS仕様

注:センサーコネクタはM16-5コア防水関節男性ヘッドです.

4.装置とE について電気C について接点

4.1 設置

注: センサーは,少なくとも15°以上の角度で,上下または水平に設置してはならない.

4.2 電気接続

a) 赤線 - 電源ケーブル (12 ~ 24V)
(b) 黒い線 - 地面 (GND)
(c) 青い線 - 485A
d) 白い線 - 485B
(e) 裸の線 - 遮断線
配線が完了したら,電源を入れない前に誤った接続を避けるために注意深く確認する必要があります.

ケーブルの仕様:ケーブルが長時間水 (海水を含む) に浸かっているか,空気にさらされていることを考慮すると,ケーブルは一定の耐腐蝕性を持っています.ケーブルの外径は Φ6mmで,すべてのインターフェースは防水.

5.メンテナンス

5.1 使用及びメンテナンス

pHセンサーを測定する際には,蒸留水 (または離子化水) で清掃する必要があります.濾過紙は水分を吸収するために使用され,不純物が試験用液体に入らないようにする必要があります.センサーの1/3を試験溶液に挿入する.
センサーは使用していないときに洗い,3. 5mol/Lのカリウム塩化物溶液を装着した保護套に入れて,または3.5mol/L 塩化カリウム溶液.
端末が乾いているか確認します. 汚れがある場合は,絶対アルコールで拭き乾燥してください. 蒸留水やタンパク質溶液に長時間浸水し,シリコン油脂との接触を避けるようにしてください.長いセンサーでセンサーは長時間使用されます. 測定誤差が発生した場合,センサーは長時間使用されます.カリブレーションのためにメーターで校正する必要があります..
センサーを上記方法で維持し,維持している間,校正と測定を行うことができない場合,センサーが故障している. センサーを交換してください.

                                                  標準バッファ pH Rエフェレンステーブル

計器の実際の読み取りと標準は,時として ± 1 単語の誤差があります.

5.2 カリブレーション

注: センサーは工場を出る前に校正されています.測定誤差が超えられない場合は,任意の校正を行ってはいけません.
a) ゼロ校正
測定シリンダーに 250 ml の蒸留水を入れて,ビーカーに注ぎ,pH=6 の校正粉末のパケットを加える.86粉末が完全に溶けるまでガラスの棒で均等に混ぜ,溶液をpH=6で設定します.86センサーを溶液に入れて3~5分待ち,値が安定した後,表示値が6かどうか確認します.86. そうでない場合は,ゼロ校正を実行する必要があります.校正指示については,付録を参照してください.

(b) 傾き校正
酸性溶液については,測定シリンダーに 250 ml の蒸留水を取り,ビーカーに注ぎ,pH=4 の校正粉末のパッケージを加えます.00粉末が完全に溶けるまでガラスの棒で均等に混ぜ,溶液をpH=4に設定します.00溶液中に3〜5分待機します.値が安定した後,値が4かどうか確認します.00. そうでない場合は,傾き校正が必要です.校正説明については,付録を参照してください.
アルカリ性溶液については,測定シリンダーに250mlの蒸留水を取り,ビーカーに注ぎ,pH=9の校正粉末のパッケージを加えます.18粉末が完全に溶けるまでガラスの棒で均等に混ぜ,溶液をpH=9に設定します.18; 溶液中に3〜5分待機します.値が安定した後,表示が9であるかどうかを確認します.18. そうでない場合は,傾き校正が必要です.校正説明については,付録を参照してください.

6.品質とSサービス

6.1 品質保証

• 品質検査部門は 標準化された検査手順,先進的で完璧な試験設備と手段を 厳格に規制に従っており製品の72時間の老化試験と安定性試験を行う工場を出て行かないようにする
• 受領者は直接製品を2パーセントの失敗率で返却し,すべての費用は供給者が負担します.基準規格は,サプライヤーが提供する製品説明を指します..
• 貨物の量と運送のスピードを保証する.

6.2 アクセサリーとSパールPアート
この製品には以下が含まれます.

• 1 つのセンサー
• カリブレーション 粉末 3 パック
• 手帳の1冊
• 1 証明書

6.3 販売後サービスSサービスC について省略
当社は,販売日から1年以内に地元の販売後サービスを提供しますが,不適切な使用による損傷は含まれません.修理または調整が必要な場合は,それを返してください.しかし,輸送コストは,傲慢でなければならない途中で破損した場合,会社は 無料で機器の損傷を修復します.
