起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KUW3000-C

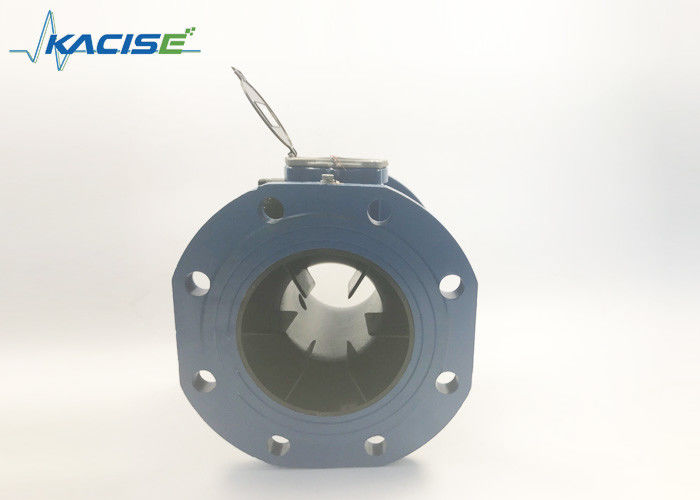

KUW3000-C ダブルチャネ IP68 バッテリー駆動 大直径超音波水流量計
記述
外部クリップタイプまたはパイプセクションタイプ超音波流量計は"速度差方法"の原則に基づいており,パイプ内の液体流量を測定します.先進的なマルチパルス技術を採用していますデジタル信号処理技術と誤差修正技術により,流量計は工業現場の環境に適応し,より便利で経済的で正確な測定が可能になります.
信号検出の原理によると,超音波流量計は,伝播速度差方法 (直接時間差方法,時間差方法,相差方法と周波数差方法),ビーム移行方法,ドップラー方法,クロスコーレレーション方法,スペースフィルター方法,ノイズ方法.
超音波流量計と電磁流量計は,器具の流量チャネルに障害が設定されていないため,障害のない流量計です.流量計の一種の流量測定の問題を解決するのに適しています特に大きな口の流量測定には,より顕著な利点があります. それは流量計の一種の急速な発展の1つです.
2チャネル設計を採用し,正確で安定した測定
精度 <1%
GPRSとRFの設計に基づいて,様々な信号を出力,リモートモニタリングを実現することができます.
熱センサーを接続することで熱測定が可能である.
特徴
1.幅より範囲,0.01m/s未満のトラフィックを拾う.
2.液体層の二重線路測定のためのパイプライン設計,測定は正確です.
39桁の累積流量と4桁のデジタル瞬時流量です
4設計概念と省エネ,例えば空気や液体の静的状態は,長時間装置の下では,自動的な省エネ機能になります.
5. IP68 保護グレードの設計,すべての部分は完全に密封された保護,水でも長時間動作できます.
6年間,月,日の時間,累積記録,データ収集の機能.
7. 通信インターフェイスのさまざまなモード; TTLレベルパルス出力とUSARTインターフェイス,他の低電力デバイスの便利な接続; 標準RS485インターフェイス;赤外線通信インターフェース通信プロトコルをサポートする.
8標準MODBUS,M-BUS,HART通信プロトコル,互換性のあるハイフェングASCIIヤードの通信プロトコルをサポートします.
9複数の方法による出力信号:パルス信号の出力を隔離し, (パルス同等量とプログラム可能なパルス幅を含む) 2つのワイヤシステムで4-20ma出力できます.
通信と信号出力
ディスプレイと操作
58*22mm LCD
瞬間の流れ,蓄積的な流れ,時間,様々な種類の作業状態を表示します
双方向流量測定をサポートする
前後方向で瞬流と蓄積流を別々に測定することができます.
選択 さ れ た 部 の 幾つ か
蓄積流量:M3,ft3,GAL,L
瞬時の流量:M3/H,GPM,L/m
スマートタッチキー
指で操作しやすい
赤外線通信インターフェース
CJ-188通信をサポートし,M-BUSとMODBUS通信をサポートし,アップグレードソフトウェアをサポートします.
パラメータ
| ポイント | 仕様 |
| スタンダード | ISO4064-2005,GBT778-2007 について |
| 測定液体 |
水,下水,海水 (他の液体はカスタマイズする必要があります) 液体はパイプラインで満たされなければなりません |
| 中気温 | 0.1~30°C |
| 労働環境 | 温度: -10~45°C 湿度≤100% (RH) |
| 仕事 の 圧力 | 1.6MPa(2.5MPaはオプション) |
| 上流の感度について | U3 |
| ダウンストリームの感受性 | D0 |
| 気候と機械 | Cクラス |
| 電磁互換性クラス | E2クラス |
| 通信インターフェース | RS485/USART/赤外線 |
| 出力信号 | 2方向OCTパルス出力/TTLパルス出力/一方向4~20mA出力 |
| 電源 | 内蔵リチウム電池6,19AhV) /DC8~36V電源 |
| 保護クラス | IP68で,水中でも2メートルまで動作します |
| デジタルディスプレイ |
マルチライン9デジタル蓄積流量 デジタルディスプレイで即時流量,状態プロンプトとユニットの変動を表示します |
| データ保存 | EEPROM/FLASH,過去512日の累積流量を自動的に記録する |
| 測定サイクル | 測定: 1 回/秒; 検証: 4 回/秒 |
| 電力消費量 | バッテリー寿命10年 |
流量範囲
|
定額 直径 |
R | 流量 (m3)/h) | ||||
|
スタート 流量 |
最低値 流量 Q1 |
移行期 流量 Q2 |
永久性 流量 Q3 |
過負荷 流量 Q4 |
||
| DN15 | 200 | 0.003 | 0.0125 | 0.020 | 2.500 | 3.125 |
| DN20 | 200 | 0.0035 | 0.016 | 0.026 | 3.200 | 4.000 |
| DN25 | 200 | 0.007 | 0.020 | 0.032 | 4.000 | 5.000 |
| DN32 | 200 | 0.010 | 0.032 | 0.050 | 6.300 | 7.875 |
| DN40 | 200 | 0.015 | 0.100 | 0.160 | 20.000 | 25.000 |
| DN50 | 100 | 0.030 | 0.400 | 0.640 | 40.000 | 50.000 |
| DN65 | 100 | 0.059 | 0.630 | 1.008 | 63.000 | 78.750 |
| DN80 | 100 | 0.064 | 1.000 | 1.600 | 100.000 | 125.000 |
| DN100 | 100 | 0.094 | 1.600 | 2.560 | 160.000 | 200.000 |
| DN125 | 100 | 0.120 | 2.000 | 3.200 | 200.000 | 250.000 |
| DN150 | 100 | 0.270 | 2.500 | 4.000 | 250.000 | 312.500 |
| DN200 | 100 | 0.315 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN250 | 100 | 0.508 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN300 | 100 | 0.770 | 6.300 | 10.080 | 630.000 | 787.500 |
製品 写真
梱包と配送
利点
124時間以内に回答します.
2熟練し経験豊富なスタッフが 英語を流暢に話せる
3OEM&ODM,私たちは設計にあなたを助けることができます そしてあなたの要求は製品に入力されます.
4独自のデザインと 現在のモデルを販売します
5販売エリア,デザインのアイデア,すべての個人情報を保護します
6割引は注文量に基づいて提供されます.
7製造品質の問題や保証の対象外のメーターダメージから生じないメーターダメージに対して,有料の修理サービスを提供します.
KACISEは,高精度な超音波流量計,超音波水計,超音波熱計の全ラインを設計・製造しています.超音波流量測定と制御製品の革新者水,油,化学薬品,その他の液体を測定する. KACISE製品は,精度,耐久性,そして価値があり,タイムリーな測定データを提供することでよく知られています.
