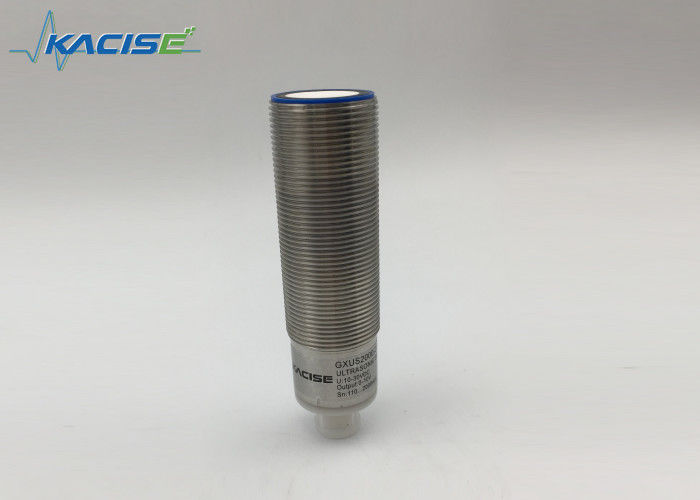

起源の場所:
中国（本土）
ブランド名:
KACISE
証明:
CE
モデル番号:
KUS550
| M18 | |
| 範囲の感知 | 100…1000のmm |
| 調整範囲 | 100….1000mm |
| 使用不可能な区域 | 0の… 100つのmm |
| 標準的なターゲット版 | 100つのmm X 100つのmm |
| トランスデューサーの頻度 | approx.220 kHz |
| 応答の遅れ | およそ10氏 |
| M30タイプ1 | |
| 範囲の感知 | 200…2000のmm |
| 調整範囲 | 200….2000mm |
| 使用不可能な区域 | 0の… 200のmm |
| 標準的なターゲット版 | 100つのmm X 100つのmm |
| トランスデューサーの頻度 | approx.150 kHz |
| 応答の遅れ | およそ10氏 |
| M30タイプ2 | |
| 範囲の感知 | 200…3000のmm |
| 調整範囲 | 200….3000mm |
| 使用不可能な区域 | 0の… 150のmm |
| 標準的なターゲット版 | 100つのmm X 100つのmm |
| トランスデューサーの頻度 | approx.70 kHz |
| 応答の遅れ | およそ20氏 |
| M30-type3 | |
| 範囲の感知 | 400…6000のmm |
| 調整範囲 | 400….6000mm |
| 使用不可能な区域 | 0の… 300のmm |
| 標準的なターゲット版 | 100つのmm X 100つのmm |
| トランスデューサーの頻度 | approx.50 kHz |
| 応答の遅れ | およそ40氏 |
表示器/作動の平均
| LEDの青 |
点滅:プログラムはこの状態機能することができる 青はセンサー力の後で5分のまわりにセンサーがプログラムすることができそれから青が永遠につく導いたことを点滅する、示す導いた。力状態を示すため。 |
| 黄色いLED |
転換の州の徴候 点滅:検出されるプログラム機能目的の間 |
| 赤いLED |
正常な働き:ライトは検出される間違いを示す。 プログラミング:のエコー点滅は、それ意味する覆われたセンサーをまたはセンサーのfromtの目的失わなかった、 |
電気指定
| 作動の電圧UB | 13の… 30ボルトDCのさざ波10% SS |
| 正価格販売供給現在のI0 | ≤ 45 mA |
入力
| 入れられたタイプ | 1つのティーチインの入力 |
|
動作範囲A1:0V/GND… +1ボルトの動作範囲A2:+6ボルト… +UB |
|
| 入力インピーダンス:> 4.7 kΩ;ティーチイン プログラム脈拍:≥ 1 s |
出力
| 出力タイプ |
1スイッチ出力E4、プログラム可能なNPN NO/NC 2つのスイッチ出力E4、プログラム可能なPNP NO/NC 3プログラム可能なアナログ0-10Vの出力E4。 4プログラム可能なアナログ4-20mAの出力E4 プログラム可能な5 RS485出力E4。 |
| 評価される動作電流Ie | 200 mAの保護される短絡/積み過ぎ |
| デフォルト設定 | 転換ポイントA1:150mmの転換ポイントA2:1000mm |
| 電圧低下 | ≤ 2.5 V |
| 繰り返し正確さ | ≤ 1% |
| 転換の頻度f | ≤ 13のHz （高周波版のためにカスタマイズされる） |
| 範囲ヒステリシスH | 一定の作動の間隔の5% |
| 温度の影響 | フル・スケールの価値の±1.5% |
包囲された条件
| 周囲温度 | -25… 70℃ （248… 343K） |
| 保管温度 | -40… 85℃ （233… 358K） |
機械指定
| 関係 | V1コネクター（M12×1）の4ピン |
| 保護程度 | IP67 |
| 物質的なハウジング | 真鍮、nickel-plated |
| トランスデューサー |
エポキシ樹脂/空のガラス球の混合物; 泡ポリウレタン、カバーPBT |
転換ポイントおよびアナログ出力の調節。
ユーザーがほしいと同時にスイッチ出力タイプおよびアナログ出力のタイプ センサーはプログラムすることができる。
8つのタイプの出力機能がプログラムすることができるある。
すべてのルーチンを次の通り教える、
ステップ1は条件で関連するの1ポイントを教える教える（高レベル電圧かGND）。ステップ2は別の間隔（step1との同じ）ポイントを選び、別は条件（step1との同じ）で教える。プログラム ルーチンは導き青の間に終了しなければなり、省略時の値である有効ない点滅する。
超音波センサーは2つの教えやすい転換ポイントが付いているスイッチ出力を特色にする。これらはティーチインの入力に供給電圧の適用によって- UBまたは+ UB置かれる。供給電圧は少なくとも1つのs. LEDsのためのティーチインの入力にセンサーがティーチインのプロシージャの間にターゲットを確認したかどうか示す適用されなければならない。転換ポイントA1は- UB、+UBのA2と教えられる。5つの出力機能は置くことができる。
1. normally-openおよびはさみ金モード肯定的な斜面の出力機能窓モード。
2. normally-closedおよびはさみ金モード否定的な斜面の出力機能窓モード。
3. 単一の転換ポイント、normally-open機能。
4. 単一の転換ポイント、normally-closed機能。
5. ヒステリシスのギャップのnormally-open機能の単一スイッチ ポイント。
6. ヒステリシスのギャップのnormally-closed機能の単一スイッチ ポイント。
7. 目的の存在正常な開いた機能の検出。
8. 目的の存在閉鎖した開いた機能の検出。
力の後やっと間隔を置く転換ポイント。内部刻時機構は力の後で5分後に変わることができない保証できる。転換ポイントを変えたいと思いなさいユーザーはでき力再始動の後で要求間隔を置くただ。
RS485出力タイプのため。
2種類の働く様式がある、
自動測定のための1つは、センサー間隔かレベルを繰り返し測定し、測定の期間はuartによって置くことができる。測定の結果は必ず取って来ることができる。
他の様式はセンサーが照会命令をとの受け取ったまでセンサーが睡眠のとき省電力モードである、前もってコードしなさい。通信プロトコルは方式RTUである。
例えば測定の結果はアクセスによってModbusの議定書による記録0x101読むことができる。
より多くの情報のためにソフトウエア工学 ガイドのための私達に連絡しなさい。
| LED表示 | |||
| プログラミングの時間 | 作業時間 | ||
| 赤いLED | -- | accured間違い | |
| よく働くこと | よく働くこと | ||
| 抜け目がない |
エコーをすることはプログラムを失った、 目的の単一の転換ポイント、プログラム、または検出のため。 |
----- | |
| 黄色いLED | ---- | detacted目的 | |
| ------ | 失われるエコー | ||
| 抜け目がない |
準備ができた状態のために教えなさい それはセンサーがプログラムのための一定の間隔を締めたことを意味する |
----- | |
| 青いLED | 力 | 力 | |
| 電源遮断の | 電源遮断の | ||
| 抜け目がない |
プログラム期間の徴候、 青だけプログラム ルーチンがすることができるフラッシュを導いた |
プログラムは運ぶことができる | |
