起源の場所:
中国（本土）
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
モデル番号:
GXEFM2000

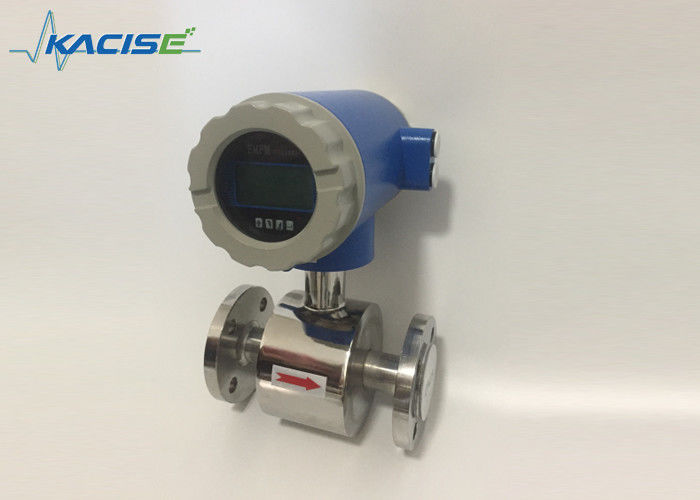

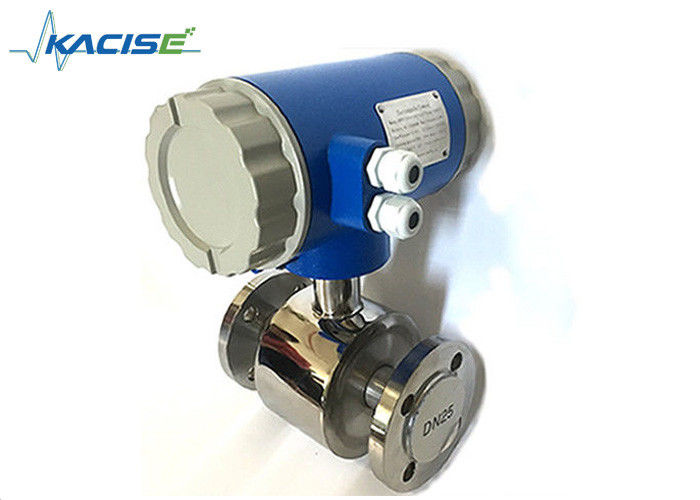

紹介
磁気流量計は,ローカル表示と出力電流信号を4~20mAを実現し,記録,調整,制御に使用することができます.電磁流量計は,化学産業などの産業部門で広く使用されています.産業,金属,製薬,紙製造,水供給,除去など
電気磁気流量計は,一般的導電性液体の流量測定に加えて,液体固体混合液体,高粘度液体および塩,強い酸と強いアルカリの流量測定もできます.
F についてエイチャー
1シンプルな構造,堅牢で動く部品がない 寿命も長い
2液体部品を遮断したり 圧力が落ちたり 液体の詰まりなどありません
3機械的慣性がない,迅速な応答と良好な安定性,自動検査,調整および制御の適用.
4測定精度は,スタイル,温度,粘度,密度,圧力などの物理的パラメータに影響を受けない.
6. インラインタイプや挿入タイプなど多くのフローメーターのスタイルを供給します. 動作データを測定するためのEEPROMメモリを採用し,メモリの安全かつ信頼性の高い保護.
7高圧センサーは高圧と負圧に耐性があり,化学や腐食性溶液に耐性があります.
8一般的なプロセスだけでなく,鉱山,紙製,パスタなどの厳しいアプリケーションにも適用されます.
技術カール Dアタ
測定sy幹
| メアサーリング原則 | ファラデー法則 |
| 適用範囲 | 電気伝導性のある液体 |
| 測定値 | |
| 主要測定値 | 流量速度 |
| 2次測定値 | 容量流量 |
デザイン
| 特徴 | 完全に溶接されたメンテナンスフリーセンサー |
| フルボア流通管のフレンズバージョン | |
| 標準およびより高い圧力評価 | |
| DN15~3000から大きな直径範囲で,飲料水用として承認された頑丈なインラー | |
| 業界特有の挿入長さ | |
| モジュール式構造 | 測定システムは,流量センサーと信号変換器で構成されています.それはコンパクトと独立したバージョンで提供されています. |
| コンパクト版 | 511B変換器で: 110~240Vac 電力 |
| 521B変換器で: 18~36V DC電源 | |
| W800L/W800W: バッテリー電源 | |
| リモートバージョン |
211B変換装置の壁掛けバージョン (110~240Vacまたは221B変換器 18~36V DC |
| W800F変換器で: バッテリーパワー | |
| 測定範囲 | -12... +12m/s /-40... +40フィート/s |
測定するccurアシ
| 基準条件 | EN 29104 に類似した流量条件 |
| 介質:水 | |
| 電導性: ≥300μs/cm | |
| 温度: +10~+30°C/+50~+80°F |
| 入口セチオン ≥5DN | |
| 動作圧: 1Bar/14.5psig | |
| 流量計の精度 | 標準: 0.5% 税率 |
| 任意: 税率の0.2% |
オペラ条件
| Teエムピーrアトゥール | |
| プロセス温度 | 硬ゴム内膜: -5~+60°C |
| ポリプロピレン内膜: -5~+90°C | |
| PTEFレイナー: -5~+120°C | |
| 環境温度 | 標準 (アルミニウムコンバーターハウジング) |
|
-20~+60°C (電気機器を自己加熱から保護する) 周囲温度が55°C以上 |
|
| ストローゲー温度 | -20~70°C |
| プリs間違いない | |
| EN 1092-1 | DN2200~3000:PN25 |
| DN1200~2000:PN6 | |
| DN200~1000: PN10 | |
| DN65~150:PN16 | |
| DN10~50:PN40 | |
| 他の要求による圧力 | |
| ISO 挿入長さ | DN15~600のオプション |
| ASME B165 | 1~24: 150lb RF |
| 他の要求による圧力 | |
| JIS | DN10~1000/ 2~40: 10K |
| 他の要求による圧力 | |
| 圧力低下 | 軽視される |
| インフルエンザid | |
| 身体状態 | 導電性液体 |
| 電気伝導性 | ≥5μs/cm |
| 許容されるガス含有量 (容量) | ≤5% |
| 許容される固体含有量 | ≤70% |
インスタわかったla についてについて c条件
| 設置 | 流量センサーが常に完全に満たされていることを注意してください |
| 詳細については,章 設置注意事項 参照 | |
| 流量方向 | 前へと後ろへ |
| 流量センサーの矢印は,正の流量方向を示す | |
| 入口走行量 | ≥5DN |
| 出口走行 | ≥2DN |
プロセスcについてネクション
| フレンズ | |
| EN1092-1 | DN25~3000 in PN6~40 |
| ASME | 1~120"50ポンド RF |
| JIS | 10~20kで25~1000 |
| 密封板の表面設計 | RF |
| 要求に応じて他のサイズまたは圧力指定 | |
注文 情報
| 模様のサフィックスコード | 記述 | ||||||||||
| GXEFM3000 | -1200 | - コム | -4mA | - ハート | - ワシントンDC | - パット | - テフロン1 | -GR | -D1400 について | -Exd IIC T6 Gb | |
| 直径 | -XXXX | 4桁の数字は,例えば:001010mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| 送信機 | - コム | コンパクト型 | |||||||||
| - レム | リモートタイプ | ||||||||||
| - バット | バッテリー電源タイプ | ||||||||||
| - プロ | プロセス制御タイプ | ||||||||||
| シグナル出力 | - N | 出力なし | |||||||||
| -4mA | 4〜20mA | ||||||||||
| - 引っ張って | 1~5KHz パルス | ||||||||||
| - 4Pul | 4~20mA / 1~5KHz | ||||||||||
| コミュニケーション | - N | 連絡がない | |||||||||
| - ハート | ハート | ||||||||||
| - 防衛省 | MODBUS-RTU | ||||||||||
| - プロ | PROFIBUS | ||||||||||
| -GPRSで | GPRSネットワーク | ||||||||||
| -CDMA | CDMA 純 | ||||||||||
| -WHRT | ワイヤレス HART | ||||||||||
| - その他 | 特別注文 | ||||||||||
| 電源 | -AC | 85V/250Vac@46/63Hz 定数 20W |
|||||||||
| - ワシントンDC | 20~36VDC 名値 20W | ||||||||||
| - バット | バッテリー電源 | ||||||||||
| - バット+ | バッテリー +12Vdc 双電源 | ||||||||||
| ほか | 特別要求 | ||||||||||
| 電気材料 | -316L | ステンレス鋼 316L | |||||||||
| - ハスB | ハステロイB | ||||||||||
| - ハスC | ハステロイC276 | ||||||||||
| - パット | プラチナ | ||||||||||
| - そうだ | タンタル | ||||||||||
| - おい | チタン | ||||||||||
| - WC | ウルフラムカービッド | ||||||||||
| カーネルの材料 | -Rub1 | ネオプレン (−20~60°C) | |||||||||
| -Rub2 について | ネオプレン (−20−90°C) | ||||||||||
| -TEF1 | ポリテトラフローエチレン (−30〜120°C) | ||||||||||
| -TEF2 | ポリテトラフローエチレン ((−20~160°C) | ||||||||||
| -P | ポリウレタン | ||||||||||
| -FVMQ | FVMQ | ||||||||||
| -PFA | DFA | ||||||||||
| -ETFE | エチレン・テトラフルーロエチレン | ||||||||||
| 接地リング | - N | 固定リングがない | |||||||||
| -GR | 接地リング | ||||||||||
| -GE | 接地電極 | ||||||||||
| 湿った部分 接続属性 | -DXX | DXX:D06,D10,D16,D25,D40 D06:DIN PN6: D10:DIN PIN10D16:DIN PN16;D25:DIN PN25 D40:DIN PN40など |
|||||||||
| - アックス | AX:A1,A3,A6 A1:ANSI 150#;A3:ANSI 300# A6:ANSI 600# | ||||||||||
| -JX | JX:J1,J2,J3 J1:JIS10K J2: JIS 20K; J3: JIS 30K |
||||||||||
| -WF について | ワイファー接続 (DN2で利用可能)5■ DN6 流量計) カーソリー素材:ステンレス鋼 | ||||||||||
| -TR | 衛生用型の3つ式クリップ (ボディ素材:不?? 鋼) | ||||||||||
| 防爆グレード | -Exd IIC T6 Gb | EXD IIC T6 Gb について | |||||||||
| - N | 必要ない | ||||||||||
