起源の場所:
中国（本土）
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
モデル番号:
GXEFM2000
記述について

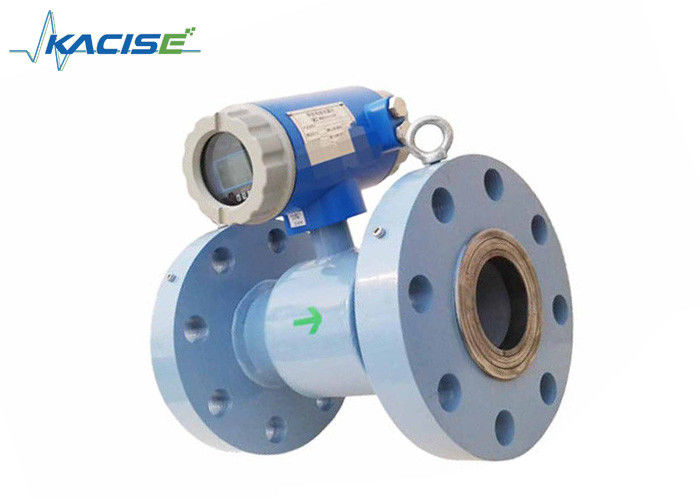

GXEFM2000電磁流量計は,水,下水,食品および飲料,医薬品および化学を含むほとんどの産業における流体測定に使用されます.
電気磁気流量計には2つの基本構成要素があります (1) 検出器
流量管,隔離コーナー,測定電極を含む. そして2) 変換器,信号処理,流量計算の電子装置.ディスプレイと出力信号.
濡れた部品 (内膜と電極) の製造材料は,意図されたサービスタイプに関する仕様に適している必要があります.各メーターの出荷と一致する互換性の見直し.
技術的な データ
措置オーリングsysトム
| 測定原理 | ファラデー法則 |
| 適用範囲 | 電気伝導性のある液体 |
| 測定値 | |
| 主要測定値 | 流量速度 |
| 2次測定値 | 容量流量 |
デスイグン
| 特徴 | 完全に溶接されたメンテナンスフリーセンサー |
| フルボア流通管のフレンズバージョン | |
| 標準およびより高い圧力評価 | |
| DN15~3000から大きな直径範囲で,飲料水用として承認された頑丈なインラー | |
| 業界特有の挿入長さ | |
| モジュール式構造 | 測定システムは,流量センサーと信号変換器で構成されています.それはコンパクトと独立したバージョンで提供されています. |
| コンパクト版 | 511B変換器で: 110~240Vac 電力 |
| 521B変換器で: 18~36V DC電源 | |
| W800L/W800W: バッテリー電源 | |
| リモートバージョン |
211B変換装置の壁掛けバージョン (110~240Vacまたは221B変換器 18~36V DC |
| W800F変換器で: バッテリーパワー | |
| 測定範囲 | -12... +12m/s /-40... +40フィート/s |
措置オーリングa はccura はcy
| 基準条件 | EN 29104 に類似した流量条件 |
| 介質:水 | |
| 電導性: ≥300μs/cm | |
| 温度: +10~+30°C/+50~+80°F |
| 入口セチオン ≥5DN | |
| 動作圧: 1Bar/14.5psig | |
| 流量計の精度 | 標準: 0.5% 税率 |
| 任意: 税率の0.2% |
オペーra は条件tイオン
| についてエムピーラッチャー | |
| プロセス温度 | 硬ゴム内膜: -5~+60°C |
| ポリプロピレン内膜: -5~+90°C | |
| PTEFレイナー: -5~+120°C | |
| 環境温度 | 標準 (アルミニウムコンバーターハウジング) |
|
-20~+60°C (電気機器を自己加熱から保護する) 周囲温度が55°C以上 |
|
| ストローゲー温度 | -20~70°C |
| 圧力 | |
| EN 1092-1 | DN2200~3000:PN25 |
| DN1200~2000:PN6 | |
| DN200~1000: PN10 | |
| DN65~150:PN16 | |
| DN10~50:PN40 | |
| 他の要求による圧力 | |
| ISO 挿入長さ | DN15~600のオプション |
| ASME B165 | 1~24: 150lb RF |
| 他の要求による圧力 | |
| JIS | DN10~1000/ 2~40: 10K |
| 他の要求による圧力 | |
| 圧力低下 | 軽視される |
| 液体 | |
| 身体状態 | 導電性液体 |
| 電気伝導性 | ≥5μs/cm |
| 許容されるガス含有量 (容量) | ≤5% |
| 許容される固体含有量 | ≤70% |
インスta はわかったla についてについて cオンディtイオン
| 設置 | 流量センサーが常に完全に満たされていることを注意してください |
| 詳細については,章 設置注意事項 参照 | |
| 流量方向 | 前へと後ろへ |
| 流量センサーの矢印は,正の流量方向を示す | |
| 入口走行量 | ≥5DN |
| 出口走行 | ≥2DN |
プロセスsscについてnエクについて
| フレンズ | |
| EN1092-1 | DN25~3000 in PN6~40 |
| ASME | 1~120"50ポンド RF |
| JIS | 10~20kで25~1000 |
| 密封板の表面設計 | RF |
| 要求に応じて他のサイズまたは圧力指定 | |
注文 情報
| 模様のサフィックスコード | 記述 | ||||||||||
| GXEFM3000 | -1200 | - コム | -4mA | - ハート | - ワシントンDC | - パット | - テフロン1 | -GR | -D1400 について | -Exd IIC T6 Gb | |
| 直径 | -XXXX | 4桁の数字は,例えば:001010mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| 送信機 | - コム | コンパクト型 | |||||||||
| - レム | リモートタイプ | ||||||||||
| - バット | バッテリー電源タイプ | ||||||||||
| - プロ | プロセス制御タイプ | ||||||||||
| シグナル出力 | - N | 出力なし | |||||||||
| -4mA | 4〜20mA | ||||||||||
| - 引っ張って | 1~5KHz パルス | ||||||||||
| - 4Pul | 4~20mA / 1~5KHz | ||||||||||
| コミュニケーション | - N | 連絡がない | |||||||||
| - ハート | ハート | ||||||||||
| - 防衛省 | MODBUS-RTU | ||||||||||
| - プロ | PROFIBUS | ||||||||||
| -GPRSで | GPRSネットワーク | ||||||||||
| -CDMA | CDMA 純 | ||||||||||
| -WHRT | ワイヤレス HART | ||||||||||
| - その他 | 特別注文 | ||||||||||
| 電源 | -AC | 85V/250Vac@46/63Hz 定数 20W |
|||||||||
| - ワシントンDC | 20~36VDC 名値 20W | ||||||||||
| - バット | バッテリー電源 | ||||||||||
| - バット+ | バッテリー +12Vdc 双電源 | ||||||||||
| ほか | 特別要求 | ||||||||||
| 電気材料 | -316L | ステンレス鋼 316L | |||||||||
| - ハスB | ハステロイB | ||||||||||
| - ハスC | ハステロイC276 | ||||||||||
| - パット | プラチナ | ||||||||||
| - そうだ | タンタル | ||||||||||
| - おい | チタン | ||||||||||
| - WC | ウルフラムカービッド | ||||||||||
| カーネルの材料 | -Rub1 | ネオプレン (−20~60°C) | |||||||||
| -Rub2 について | ネオプレン (−20−90°C) | ||||||||||
| -TEF1 | ポリテトラフローエチレン (−30〜120°C) | ||||||||||
| -TEF2 | ポリテトラフローエチレン ((−20~160°C) | ||||||||||
| -P | ポリウレタン | ||||||||||
| -FVMQ | FVMQ | ||||||||||
| -PFA | DFA | ||||||||||
| -ETFE | エチレン・テトラフルーロエチレン | ||||||||||
| 接地リング | - N | 固定リングがない | |||||||||
| -GR | 接地リング | ||||||||||
| -GE | 接地電極 | ||||||||||
| 湿った部分 接続属性 | -DXX | DXX:D06,D10,D16,D25,D40 D06:DIN PN6: D10:DIN PIN10D16:DIN PN16;D25:DIN PN25 D40:DIN PN40など |
|||||||||
| - アックス | AX:A1,A3,A6 A1:ANSI 150#;A3:ANSI 300# A6:ANSI 600# | ||||||||||
| -JX | JX:J1,J2,J3 J1:JIS10K J2: JIS 20K; J3: JIS 30K |
||||||||||
| -WF について | ワイファー接続 (DN2で利用可能)5■ DN6 流量計) カーソリー素材:ステンレス鋼 | ||||||||||
| -TR | 衛生用型の3つ式クリップ (ボディ素材:不?? 鋼) | ||||||||||
| 防爆グレード | -Exd IIC T6 Gb | EXD IIC T6 Gb について | |||||||||
| - N | 必要ない | ||||||||||
