| 起源の場所: | 中国（本土） |
| ブランド名: | Kacise |
| 証明: | certificate of explosion-proof, CE |
| モデル番号: | GXEFM2000 |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 各単位に個々の箱があり、すべての箱は標準パッケージで詰まりますまたは顧客は利用できる要求します |
| 受渡し時間: | 5-8 の仕事日 |
| 支払条件: | L/C、D/A、T/T、D/P、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 1000個あたりの週 |
| タイプ: | GXEFM2000 | 適用範囲: | 電気で伝導性の液体 |
|---|---|---|---|
| 測定の主義: | ファラデーの法律 | 第一次測定値: | 流れ速度 |
| 二次測定値: | 体積流量 | 製品: | 電磁流量計 |
| ハイライト: | 廃水の流れメートル,電磁石の水流のメートル |
||
記述:
1. 単純構造、会社、動産の部品無しおよび長い操作の生命。（1年の保証）
2. 横取りの流動部品無し、圧力損失無しおよび流動に詰ること。
3. 自動検査の機械慣性、速い応答およびよい安定性、適用、調節及び制御無し。
4. 様式、温度、粘着性、密度および圧力のような物理的な変数によって影響を及ぼされない測定の正確さ。
変数
| 管の直径 | DN6~DN2600 | |
| 正確さ | 0.3% （選択）、0.5%、F.S.の1.0%。 | |
| 反復性 | 0.25%の下 | |
| 力 | AC:220V、50-60Hz;DC:+24V （選択） | |
| 出力信号 | 4~20mAの脈拍、0~5V | |
| 水路の関係 | M20 * 1.5糸 | |
| 通信用インタフェース | RS-232;RS-485;雄鹿 | |
| 操作圧力 | 1.0MPa、1.6MPa、4.0MPa、16MPa （特別な） | |
| 流動温度 | -20°C~80°C、80°C ~130°C、ライニング材料による130°C ~180°C | |
| 周囲温度 | センサー-40°C ~80°C.のトランスデューサー-15°C ~50°C | |
| 包囲された湿気 | ≤ 85%RH （20Cで） | |
| ケーブルの出口のサイズ | M20×1.5 | |
| 電源 | 220VAC±10%、50-60Hz±1Hz、24VDC±10%の電池（3-5years） | |
| パワー消費量 | ≤ 15W | |
| 保護評価 | 遠隔タイプ:センサーIP68のトランスデューサーIP65。 | |
| 材料 | 電極 | 316L （ステンレス鋼）、Hastelloy C、Hastelloy B、チタニウム、タンタル、等。 |
| はさみ金 | PTFEの柔らかいrubbえー、堅いゴム、F46、FS、PUR。 | |
| 測定の管 | SS 304の炭素鋼 | |
| フランジ | カーボンは、SS304盗みます | |
| 地上リング | 316L （ステンレス鋼）、HCのチタニウム、TaのCU。 | |
| フランジの関係 |
国民の標準GB9119-88 （DIN2051、BS4504）、JIS、ANSI。ねじ。 衛生適用のための三クランプ 挿入のタイプ。 |
|
| 元防止の保護 | Exdeのib II BT2 | |
| 品質管理 |
ISO9001-2008のセリウム |
|
測定システム
| 測定の主義 | ファラデーの法律 |
| 適用範囲 | 電気で伝導性の液体 |
| 測定値 | |
| 第一次測定値 | 流れ速度 |
| 二次測定値 | 体積流量 |
設計
| 特徴 | 十分に溶接された手入れ不要センサー |
| 全量流れ管とのフランジ版 | |
| 標準的な、また高圧評価 | |
| 険しいはさみ金とのDN15~3000からの大口径の範囲は飲料水のために承認しました | |
| 業界固有の挿入の長さ | |

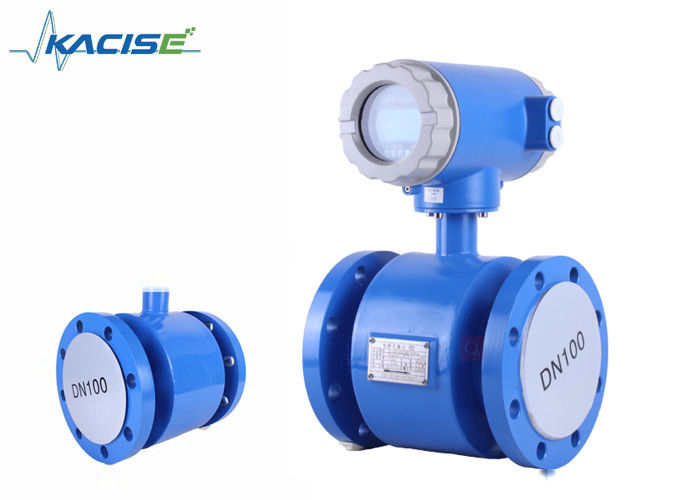

| モジュラー構造 | 測定システムは流れセンサーおよび変換器から成っています。それは別の版として密集したように利用でき、 |
| 密集した版 | 511Bコンバーターを使って:110~240Vac力 |
| 521Bコンバーターを使って:18~36V DC電源 | |
| W800L/W800Wを使って:電池 | |
| 遠隔版 |
211Bコンバーターとの壁の台紙版 （110~240Vacか221Bコンバーター18~36V DC |
| W800Fのコンバーターを使って:電池 | |
| 測定の範囲 | -12… +12m/s /-40..。+40ft/s |
測定の正確さ
| 標準状態 | EN 29104と同じようなフロー条件 |
| 媒体:水 | |
| 電気伝導率:≥300μs/cm | |
| 温度:+10~+30℃/+50~+80℉ |
| 入口のsetion:≥5DN | |
| 操作圧力:1Bar/14.5psig | |
| 流れメートルの正確さ | 標準:率の0.5% |
| 任意:率の0.2% |
作動条件
| 温度 | |
| プロセス温度 | 堅いゴム製はさみ金:-5~+60℃ |
| ポリプロピレンはさみ金:-5~+90℃ | |
| PTEFはさみ金:-5~+120℃ | |
| 周囲温度 | 標準（アルミニウム コンバーター ハウジングと） |
|
-20~+60℃ （自己暖房から電気設備を保護して下さい 55℃の上の周囲温度を使って |
|
| Stroageの温度 | -20~70℃ |
| 圧力 | |
| EN 1092-1 | DN2200~3000:PN2.5 |
| DN1200~2000:PN6 | |
| DN200~1000:PN10 | |
| DN65~150:PN16 | |
| DN10~50:PN40 | |
| 他の圧力要求あり次第 | |
| ISOの挿入の長さ | DN15~600のために任意 |
| ASME B16.5 | 1~24」:150lb RF |
| 他の圧力要求あり次第 | |
| JIS | DN10~1000/2~40":10K |
| 他の圧力要求あり次第 | |
| 圧力降下 | 僅か |
| 流動 | |
| 物理的条件 | 伝導性の液体 |
| 電気伝導率 | ≥5μs/cm |
| 許されたガス内容（容積） | ≤5% |
| 許された固形分 | ≤70% |
設置状態
| 取付け | 流れセンサーが常に十分に満ちていることお元気で |
| 詳細情報のために見て下さい章「取付けのための注意」を | |
| 流れ方向 | 前方および逆 |
| 流れセンサーの矢は肯定的な流れ方向を示します | |
| 入口の操業 | ≥5 DN |
| 出口の操業 | ≥2 DN |
プロセス関係
| フランジ | |
| EN1092-1 | PN6~40のDN25~3000 |
| ASME | 150のlb RFの1~120" |
| JIS | 10~20kの25~1000 |
| ガスケットの表面の設計 | RF |
| 他のサイズか圧力評価要求あり次第 | |
