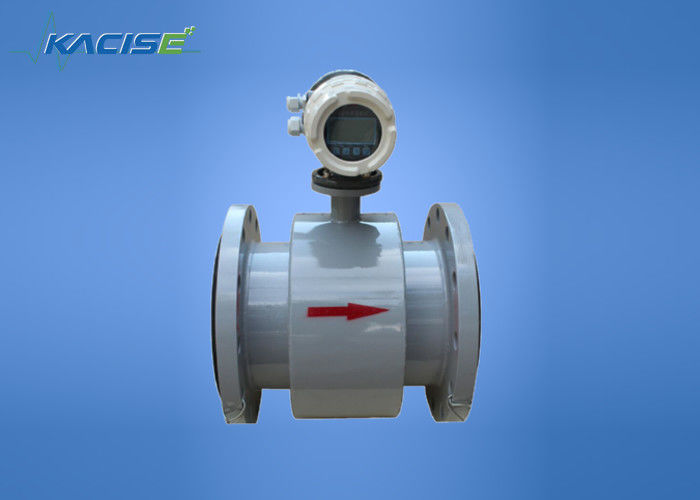

電気で伝導性の液体のために耐圧防爆高精度な磁気流れメートル

電気で伝導性の液体のために耐圧防爆高精度な磁気流れメートル

  • 電気で伝導性の液体のために耐圧防爆高精度な磁気流れメートル
  • 電気で伝導性の液体のために耐圧防爆高精度な磁気流れメートル
電気で伝導性の液体のために耐圧防爆高精度な磁気流れメートル
商品の詳細:
起源の場所: 中国(本土)
ブランド名: Kacise
証明: certificate of explosion-proof, CE
モデル番号: GXEFM3000
お支払配送条件:
価格: Negotiable
パッケージの詳細: 各単位に個々の箱があり、すべての箱は標準パッケージで詰まりますまたは顧客は利用できる要求します
受渡し時間: 5-8 の仕事日
支払条件: L/C、D/A、T/T、D/P、ウェスタン・ユニオン、MoneyGram
供給の能力: 1000個あたりの週
連絡先
詳細製品概要
製品: 電磁流量計 タイプ: GXEFM3000
測定の主義: ファラデーの法律 適用範囲: 電気で伝導性の液体
第一次測定値: 流れ速度 二次測定値: 体積流量
ハイライト:

廃水の流れメートル

,

電磁石の水流のメートル

高精度で、低い維持の基づく伝導性または水である汚れた液体のための磁気流れメートル

GXEFM 3000のシリーズ電磁石の流れメートル

記述



GXEFM3000電磁石の流れメートルは水、廃水、食糧および飲料を含むほとんどの企業の流動測定のために、薬剤および化学意図されています。

電磁石の流れメートルの2つの基本的なコンポーネントがあります:1)探知器、

流れ管を含んでいるかどれが、はさみ金を隔離し、電極および2)信号処理に責任がある電子デバイスであるコンバーター測定する、流れの計算、表示および出力信号。

ぬらされた部品の構造の材料は(はさみ金および電極)意図されていたタイプ・オブ・サービスの指定のために適切なべきです。各メートルの郵送物に一貫した両立性の修正。



技術的なデータ



測定システム



測定の主義 ファラデーの法律
適用範囲 電気で伝導性の液体
測定値
第一次測定値 流れ速度
二次測定値 体積流量



設計



特徴 十分に溶接された手入れ不要センサー
全量流れ管とのフランジ版
標準的な、また高圧評価
険しいはさみ金とのDN15~3000からの大口径の範囲は飲料水のために承認しました
業界固有の挿入の長さ
モジュラー構造 測定システムは流れセンサーおよび変換器から成っています。それは別の版として密集したように利用でき、
密集した版 511Bコンバーターを使って:110~240Vac力
521Bコンバーターを使って:18~36V DC電源
W800L/W800Wを使って:電池
遠隔版

211Bコンバーターとの壁の台紙版

(110~240Vacか221Bコンバーター18~36V DC

W800Fのコンバーターを使って:電池
測定の範囲 -12… +12m/s /-40..。+40ft/s



測定の正確さ



標準状態 EN 29104と同じようなフロー条件
媒体:水
電気伝導率:≥300μs/cm
温度:+10~+30℃/+50~+80℉



  入口のsetion:≥5DN
操作圧力:1Bar/14.5psig
流れメートルの正確さ 標準:率の0.5%
任意:率の0.2%



作動条件



温度
プロセス温度 堅いゴム製はさみ金:-5~+60℃
ポリプロピレンはさみ金:-5~+90℃
PTEFはさみ金:-5~+120℃
周囲温度 標準(アルミニウム コンバーター ハウジングと)

-20~+60℃ (自己暖房から電気設備を保護して下さい

55℃の上の周囲温度を使って

Stroageの温度 -20~70℃
圧力
EN 1092-1 DN2200~3000:PN2.5
DN1200~2000:PN6
DN200~1000:PN10
DN65~150:PN16
DN10~50:PN40
他の圧力要求あり次第
ISOの挿入の長さ DN15~600のために任意
ASME B16.5 1~24」:150lb RF
他の圧力要求あり次第
JIS DN10~1000/2~40":10K
他の圧力要求あり次第
圧力降下 僅か



流動
物理的条件 伝導性の液体
電気伝導率 ≥5μs/cm
許されたガス内容(容積) ≤5%
許された固形分 ≤70%



設置状態



取付け 流れセンサーが常に十分に満ちていることお元気で
詳細情報のために見て下さい章「取付けのための注意」を
流れ方向 前方および逆
流れセンサーの矢は肯定的な流れ方向を示します
入口の操業 ≥5 DN
出口の操業 ≥2 DN



プロセス関係



フランジ
EN1092-1 PN6~40のDN25~3000
ASME 150のlb RFの1~120"
JIS 10~20kの25~1000
ガスケットの表面の設計 RF
  他のサイズか圧力評価要求あり次第



発注情報



モデル接尾辞コード   記述
GXEFM3000 -1200 - Com -4mA -雄鹿 - DC - Pt - Teflon1 - GR - D1400 - Exd IIC T6 GB
直径 -                   4 Digitals:例えば:0010:10mm:0015:15mm 0100:100mm 1000:1000mm
送信機 - Com                 密集したタイプ
-レム                 遠隔タイプ
-バット                 電池の供給のタイプ
-プロ                 プロセス制御タイプ
信号Outpt - N               出力無し
-4mA               4-20mA
-プル               1~5KHz脈拍
-4Pul               4~20mA/1~5KHz
コミュニケーション - N             コミュニケーション無し
-雄鹿             雄鹿
- MOD             MODBUS-RTU
-プロ             PROFIBUS
- GPRS             GPRSの網
- CDMA             CDMAの網
- WHRT             無線雄鹿
-他             特別注文
電源 - AC           85V ~250Vac@46 ~63Hz
わずかな20W
- DC           20~36VDCわずかな20W
-バット           電池の供給
- Bat+           電池+12Vdcは電源二倍になります
          特別な要求
Electordeの文書 -316L         ステンレス鋼316L
- HasB         Hastelloy B
- HasC         Hastelloy C276
- Pt         プラチナ
- Ta         タンタル
-チタニウム         チタニウム
- WC         鉄マンガン重石の炭化物
はさみ金材料 - Rub1       ネオプレン(- 20-60℃)
- Rub2       ネオプレン(- 20-90℃)
- Tef1       polytetrafluroethylene (- 30-120℃)
- Tef2       polytetrafluroethylene (- 20-160℃)
- P       ポリウレタン
- FVMQ       FVMQ
- PFA       DFA
- ETFE       エチレンのtetraflurorethylene
リングを基づかせていること - N     基づいているリング無し
- GR     リングを基づかせていること
- GE     電極を基づかせていること
ぬれた部分の関係属性 - DXX   DXX:D06、D10、D16、D25、D40 D06:DIN PN6:
D10:DIN PIN10D16:DIN PN16;D25:DIN PN25 D40:DIN PN40等
-斧   斧:A1、A3、A6 A1:ANSI 150#;A3:ANSI 300# A6:ANSI 600#
- JX   JX:J1、J2、J3 J1:JIS10K;
J2:JIS 20K;J3:JIS 30K
- WF   ウエファーの関係(DN2.5のために利用できる;DN6は材料メートル)ボディ流れます:ステンレス鋼
- TR   衛生タイプ(ボディ材料のための三クランプ:ステンレス鋼)
爆発性防止の等級 - Exd IIC T6 GB Exd IIC T6 GB
- N 必要としないで下さい
