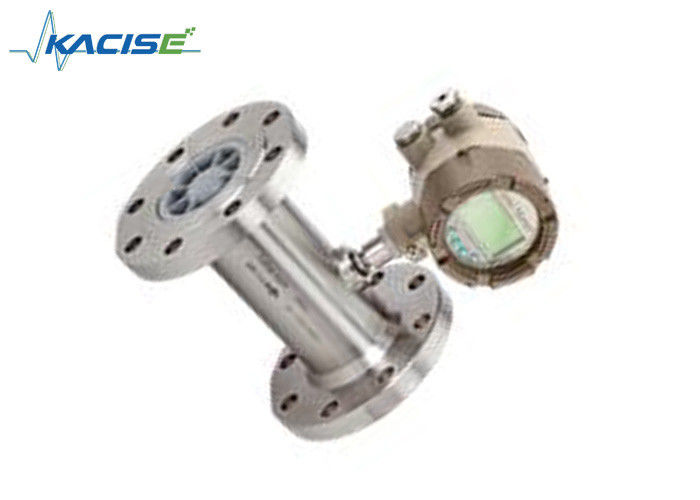

反腐食性のタービン タイプ流れメートルの高精度な低い電力の消費

反腐食性のタービン タイプ流れメートルの高精度な低い電力の消費

  • 反腐食性のタービン タイプ流れメートルの高精度な低い電力の消費
  • 反腐食性のタービン タイプ流れメートルの高精度な低い電力の消費
反腐食性のタービン タイプ流れメートルの高精度な低い電力の消費
商品の詳細:
起源の場所: 中国
ブランド名: Kacise
証明: CE
モデル番号: KXLWQ
お支払配送条件:
最小注文数量: 1 部分
価格: Negotiable
パッケージの詳細: 各単位に個々の箱があり、すべての箱は標準パッケージで詰まりますまたは顧客は利用できる要求します
受渡し時間: 5月8日の作業日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、paypal MoneyGram
供給の能力: 10000pcs/月
連絡先
詳細製品概要
正確さ: ±1.5%、±1.0%か±0.75% (必要性の特別注文) 範囲の比率: 1:10;1:20;1:30
中型の温度(℃): -30 ℃ | +80の℃/-86°F | +176°F 伝送距離: 1000以下のm
信号ライン インタフェース: M20×1.5 (F) 爆発性防止の等級: ExdIIBT6
保護レベル: IP65 電源: センサー:+12V DC、+24V DC (任意)
ハイライト:

タービン水流のメートル

,

ディーゼル燃料の流れメートル

                                                                     KXLWQのガス タービンの流れメートル





記述
KXLWQシリーズ ガス タービンのメートルの操作はガスの速度の測定に基づいています。流れるガスはセクションをまっすぐにするメートル加速され、調節されます。まっすぐになるベーンは取除くことによってガスの流れプロフィールを準備します。タービン車輪へのガスの流れの前の望ましくない渦巻、乱れおよび非対称。流れる流動原因の動的力回るべき回転子。



タービン車輪は主要なシャフトに、特別な高精度と、低い摩擦玉軸受取付けられます。タービン車輪はガスの流れに関連して知られていた角度がある螺旋形の刃を備えています。調節され、加速されたガス ドライブ ガスの速度と比例している角速度のタービン車輪。



KXLWQシリーズ ガス タービンの流れメートルは天燃ガスの測定のために広く利用されています、石炭ガス、液化ガスおよびライト炭化水素のガス、等。



特徴
ガスの測定のための熱心な器械
オイルのための熱心な器械及びガスはシステムをリサイクルします
高精度:±1.5%、±1.0%か±0.75%
よいrepetitiveness
測定されたガスの温度、圧力および流れをテストして下さい;流れの自動追跡および補償;標準的な状態の下のガスの合計の容積の徴候;温度の実時間問い合わせ、圧力、時間と日付、等。
作り付け圧力及び温度検出器、高い安全性能、密集した構造及び美しい展望
低い電力の消費、1個の3V 10AHのリチウム細胞のための耐用年数3年以上
要因、の後の10年間電源遮断に保たれる合計の流れの価値に取り付けて下さい



指定

変数 記述
DN (mm)及び関係 25、40、50、65、80、100、125、150、200、250の300のフランジの関係25、40は関係に通します
正確さ ±1.5%、±1.0%か±0.75% (必要性の特別注文)
範囲の比率 1:10;1:20;1:30
器械材料

ボディ:SS304;インペラー:さび止めのABSか良質アルミニウム

合金;表示器:鋳造アルミ

中型の温度(℃) -30°C ~+80°C/-86°F~ +176°F
包囲された条件

温度:- 20℃~ +60℃/-68°F | +140°F

相対湿度:5% | 90%、

大気圧:86 | 106 KPa

出力信号

センサー:低レベル脈拍の頻度信号高レベル0.8Vよりより少し

8Vより多く

送信機:二線式4-20mA DCの流れ信号

電源

センサー:+12V DC、+24V DC (任意)

送信機:+24V DC

ローカル徴候のタイプ:作り付け3Vリチウム細胞

信号の送電線 STVPV3×0.3 (3ワイヤー)、2×0.3 (2ワイヤー)
伝送距離 1000m以下
信号ライン インタフェース M20x1.5 (F)
爆発性防止の等級 ExdIIBT6
保護レベル IP65



測定範囲及び働き圧力



DN (mm) モデル

標準的なスパン

(m3/h)

延長スパン(m3/h) 圧力(MPa) 取付け
DN25 KXLWQ-25   ------ W3 0.5-4 4.0

フランジ

(糸)

------ W4 0.7-7 4.0
------ W5 1.5-15 4.0
S1 3-30 W1 1.5-30 4.0
S2 4-40 W2 2-40 4.0
DN40 KXLWQ-40 S1 5-50 W1 2.5-50 4.0 フランジ
S2 8-80 W2 4-80 4.0 (糸)
DN50 KXLWQ-50 S1 10-100 W1 5-100 4.0 フランジ
S2 15-150 W2 8-150 4.0 フランジ
DN65 KXLWQ-65 S 15-200 W 10-200 1.6 フランジ
DN80 KXLWQ-80 S 15-300 W1 10-300 1.6 フランジ
W2 15-350 1.6 フランジ
DN100 KXLWQ-100 S 20-400 W1 15-400 1.6 フランジ
W2 20-500 1.6 フランジ
DN125 KXLWQ-125 S 20-800 W1 18-800 1.6 フランジ
W2 20-900 1.6 フランジ
DN150 KXLWQ-150 S 50-1000 W1 25-1000 1.6 フランジ
W2 50-1200 1.6 フランジ
DN200 KXLWQ-200 S 150-2000 W 80-2500 1.6 フランジ
DN250 KXLWQ-250 S 200-3000 W 150-3500 1.6 フランジ
DN300 KXLWQ-300 S 250-4000 W 200-4000 1.6 フランジ



ノート1:「標準的なスパン」は一般的な測定範囲を示します(KXLWQ-N/A/B/C/D)のために適当な
ノート2:「スマートで必要なガス タービンの流れメートル」または「温度及び圧力補償(KXLWQ-B/C/D)が付いているスマートで必要なガスの流れメートルのためのだけ「延長スパン」



器械の分類

1.機能に従って、KXLWQのガス タービンの流れメートルは3つのタイプに分けることができます:
 ガス タービンの流れセンサー/送信機
 スマートで必要なガス タービンの流れメートル
 温度及び圧力補償が付いているスマートで必要なガス タービンの流れメートル

2.Function記述
 ガス タービンの流れセンサー/送信機
 このタイプ タービン流れメートルだけ自体に働く状態の下でローカル徴候機能が、遠隔出力流れ信号ありません;二次表示メートル、PLC、DCS、等とともに使用のために低価格、小さい容積、適した。
 このタイプ タービン流量計は耐圧防爆タイプ、ExdIIBT6です。
 出力信号に従って、このプロダクトはKXLWQ-N及びKXLWQ-Aに分けることができます                                                                                                            反腐食性のタービン タイプ流れメートルの高精度な低い電力の消費 0





KXLWQ-N KXLWQ-A
徴候 徴候無し 徴候無し
信号の出力 3ワイヤー、働く状態の下の脈拍;高レベル低レベル8Vより多く0.8Vよりより少し 働く状態の下の4-20mA
電源 12または24V DC 24V DC
耐圧防爆 ExdIIBT6 ExdIIBT6



スマートで必要なガス タービンの流れメートル

必要なスマート

メートル

2ラインLCDの表示
密集した構造 明確な読書
高い信頼性 外部力によって影響を与えられなくて
反照明 安価





反腐食性のタービン タイプ流れメートルの高精度な低い電力の消費 1

電源に従ってかどうか遠隔信号の出力と、このタイプ
タービン流れメートルはKXLWQ-B及びKXLWQ-Cに分けることができます。



  KXLWQ-B KXLWQ-C
徴候 流動度及び総流れ 流動度及び総流れ
信号の出力 いいえ 4-20 mAの脈拍
電源 3Vリチウム細胞 24V DCの外面
耐圧防爆 ExdIIBT6 ExdIIBT6



T&Pの補償が付いているスマートで必要なタービン流れメートル
KXLWQ-Sのタイプ ガス タービンの流れメートルに作り付けの温度及び圧力があります
センサーおよびスマートな計算器。

徴候 流動度、毎日の累積的な流れ、総累積的な流れ、温度、圧力および電池容量
信号の出力 4-20mAの脈拍、IPカード信号RS485の議定書
電源 作り付けのリチウム細胞及び外的な24VDC
耐圧防爆 ExdIIBT6





反腐食性のタービン タイプ流れメートルの高精度な低い電力の消費 2



発注情報
モデルはわずかな圧力、中型の最高圧力、中型の温度、中型の部品、流れの範囲および信号の出力に従って選ばれるべきです。
作業の流れの範囲は(20%から80%) Qmaxべきです。
出力される標準的な信号:パルス信号(ws)は3ワイヤー、出力された標準的な流れ信号(ICカード)またはRS485コミュニケーション出力を出力しました;命令した場合指定して下さい。

モデル 注目
KXLWQ
タイプ N           センサーのタイプ:+12Vか24Vは、3本のワイヤー パルス信号を出力しました
A           送信機のタイプ:+24Vは、2ワイヤー4-20 mAを出力しました
B           スマートなタイプ:リチウム細胞、出力のないローカル徴候
C           スマートなタイプ:+24Vのローカル徴候、出力二線式4-20mA
S           スマートなタイプ:統合されるT及びPの補償遠隔信号とのローカル徴候
DN 25         DN 25のmm
40         DN 40のmm
50         DN 50のmm
65         DN 65のmm
80         DN 80のmm
100         DN 100つのmm
125         DN 125のmm
150         DN 150のmm
200         DN 200のmm
250         DN 250のmm
300         DN 300のmm
範囲 W (x)       延長範囲は、表2を見ます
S (x)       標準的な範囲は、表2を見ます
ボディ材料 S     ステンレス鋼
L     アルミ合金
T     カスタマイズされる
インペラー材料 S   さび止めのABS
L   アルミ合金
T   カスタマイズされる
媒体 N 特別な構造無し
A 酸素のために捧げられる
B 圧縮空気のために捧げられる



反腐食性のタービン タイプ流れメートルの高精度な低い電力の消費 3
