起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KTG-M5

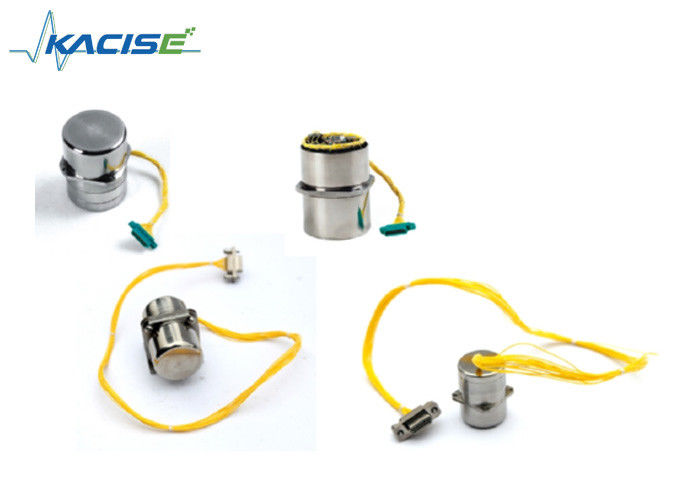

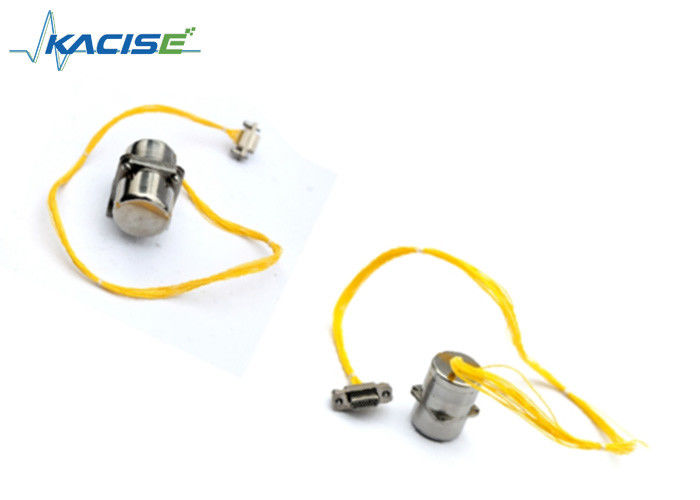

KTG-M5 ダイナミック調節されたジロスコープ
特徴
☆軽量
☆ 小さいサイズ
☆ スピードスタート
☆ 高温環境で使用
紹介
掘削場では 慣性装置は 飛行場よりも大きく 適応性が高く 労働条件が悪く 環境温度は高く適応の温度と生活要求が非常に厳しい,KTG-M5動的に調整されたジロは,掘削フィールドのケースのために設計されています.
パラメータ
| パラメータ | 仕様だ | 価値 | ユニット |
| パワー | パワー (第3段階) | 12&400 | V & Hz |
| パワー (第1段階) | 5&16000 | V & Hz | |
| 性能 | ランダムな漂流 | ≤0.2 | °/h |
| 漂流安定性 | ≤0.25 | °/h | |
| 非線形 | ≤0.5 | %FS | |
| 最大追跡率 | ≥60 | °/S | |
| G 感受性のない漂流 | ≤15 | °/h/g | |
| G感受性漂流 | ≤8 | °/h/g | |
| バンド幅 | ≥60 | Hz | |
| トーカースケール因子 | ≥670 | °/h/mA | |
| テクノロジー | シンクロ率 | 8000 | r/min |
| シンクロする時間 | ≤30 | S | |
| 出力グラディエント | 21±2 | mV/` | |
| 主要トーカー | 50±3 | オー | |
| 2次トルク | 2±05 | オー | |
| 物理的な | 体重 | <130 | g |
| サイズ | φ29×53 | mm | |
| フレンズ | M5×29 | mm | |
| 労働環境 | 温度 | -15〜100 | °C |
| 振動 | 5 | g | |
| ショック | ≥50 | g |
設置
X (Y) 軸と測定基準が
軸が一致する場合は,設置誤差は 5 未満です.
オペレーション
1適切な電源とロックループ回路板に一致する製品のみ
正常に動作するには回路板が必要で,事前に説明してください.
2製品が正常に使用されているとき,電源を入れ,エンジンを起動してください.
40sくらいで,それからオンロックループで,製品が閉ループ状態になるようにします.
停止し,ロックループを切り離し,製品がオープンループ操作状態になるようにします
そして電源を切断します
3製品を揺さぶるのを避けるために,
装置は軽く,明るく,製品が衝突しないように,パーカッションでなければなりません.
4製品を使用する過程で,プラグを引っ張るのは厳格に禁止されています.
5処理の使用では,外部の電源との間のショート回路ができません.
6使用中に異常が発生した場合,すぐに電源をオフにする必要があります.
製品内部の欠陥,顧客はすぐに私の会社に通知する必要があります 修理を組織した私の会社
サイズ
コネクタの定義
ソケットタイプ:J30J-15T (ケーブル長さ160~175mm)
| ピンナンバー | 機能の定義 | コメント |
| 1 | X軸の信号出力 | |
| 2 | GND | 刺激電源と信号のために |
| 3 | X軸トークスコイル (末端) | |
| 4 | 段階モーターの動力 | 12V,400Hz がある相 |
| 5 | センサー刺激電源 | シングルフェーズ5V,16KHz |
| 6 | Y軸の出力信号 | |
| 7 | Y軸トークスコイル (開始) | |
| 8 | B相モータードライバーの電源 | 12V,400Hz がある相 |
| 9 | DC+15V | プレアンプの電源 |
| 10 | DC-15V | プレアンプの電源 |
| 11 | X軸トークスコイル (スタート) | |
| 12 | NULL | |
| 13 | NULL | |
| 14 | C相モータードライバーの電源 | 12V,400Hz がある相 |
| 15 | Y軸トークスコイル (末端) |
|
注:J30J-21Tにも同じことが適用されます.他のソケットを使用する場合,事前に説明してください.
