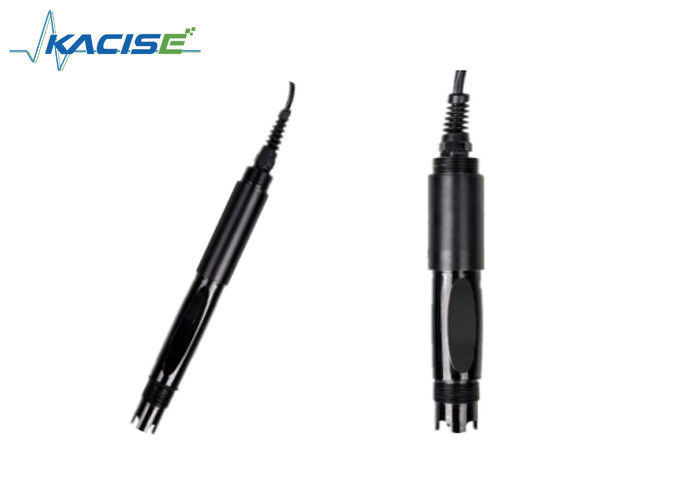

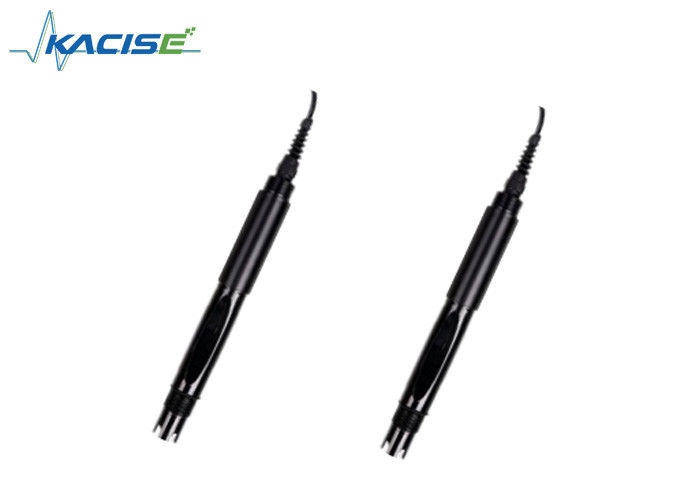

KWS-700 オンライン pH センサー


紹介

KWS-700オンラインpHセンサは,環境水質監視,酸/塩分/塩溶液,化学反応プロセス,工業生産プロセスに使用されます.ほとんどの産業用アプリケーションでオンラインpH測定の要件を満たすことができます.

特徴

信号出力 RS-485 (Modbus/RTUプロトコル)
PLC,DCS,工業制御コンピュータ,一般制御器,紙のない記録器,またはタッチスクリーンなどの第三者機器への便利な接続.
強力な反干渉と迅速な応答を備えた 双重高インパランス差増幅器

特許のあるpH探査機で,内部基準溶液は,少なくとも100KPa (1Bar) の圧力で,微孔状の塩橋から非常にゆっくりと漏れます.血が20ヶ月以上続きますこのような基準システムは非常に安定しており,従来の工業用電極と比較して電極寿命は2倍延長されます.
簡単に設置できる: 3/4 NPT パイプスレッド 容易な潜水式設置やパイプやタンクへの設置.

テクニカル仕様

サイズ

設置と電気接続

設置

注: センサーは,少なくとも15°以上の角度で,上下または水平に設置してはならない.

ワイヤリング

a) 赤線 - 電源ケーブル (12 ~ 24V)
(b) 黒い線 - 地面 (GND)
(c) 青い線 - 485A
d) 白い線 - 485B
(e) 裸のワイヤ - 遮断されたワイヤ
配線が完了したら,電源を入れない前に誤った接続を避けるために注意深く確認する必要があります.

ケーブルの仕様:ケーブルが長時間水 (海水を含む) に浸かっているか,空気にさらされていることを考慮すると,ケーブルは一定の耐腐蝕性を持っています.ケーブルの外径は Φ6mmで,すべてのインターフェースは防水.

メンテナンス

使用と保守

pHセンサーを測定する際には,蒸留水 (または離子化水) で清掃する必要があります.濾過紙は水分を吸収するために使用され,不純物が試験用液体に入らないようにする必要があります.センサーの1/3を試験溶液に挿入する.
センサーは使用していないときに洗い,3. 5mol/Lのカリウム塩化物溶液を装着した保護套に入れて,または3.5mol/L 塩化カリウム溶液.
端末が乾いているかどうかを確認します. 汚れがある場合は,絶対アルコールで拭き乾燥してください. 蒸留水やタンパク質溶液に長期浸水し,シリコン油脂との接触を避けます.長いセンサーでセンサーは長時間使用されます. 測定誤差が発生した場合,センサーは長時間使用されます.カリブレーションのためにメーターで校正する必要があります..
センサーを上記方法で維持し,維持している間,校正と測定を行うことができない場合,センサーが故障した. センサーを交換してください.

標準バッファ PH 参照表

計器の実際の読み取りと標準は,時として1桁の誤差がある.

カリブレーション

注: センサーは工場で校正されているので,測定誤差を超えない場合は,校正はランダムなものではありません.

(a) ゼロ校正
測定シリンダーに250mlの蒸留水を注ぎ,カップに注ぎ,pH=6.86の校正粉末のパケットを加え,粉末が完全に溶けるまでガラスの棒で均等に混ぜます.溶液をpH=6で設定する.86, センサーを溶液に入れて, 3 ~ 5 分待って,値が安定した後,表示値が 6.86 かどうかを確認します. そうでなければ,ゼロ校正を実行する必要があります.校正指示については,付録を参照してください..

(b) 傾斜の校正
酸性溶液: 測定シリンダーに 250 ml の蒸留水を取り,ビーカーに注ぎ,pH=4.00 の調整粉末のパケットを加える.粉末が完全に溶けるまで,ガラスの棒で均等に混ぜます., 溶液topH=4.00を設定します.溶液中に,3〜5分待機します.値が安定した後,値が4.00かどうかを確認します.そうでなければ傾斜校正が必要です.カリブレーション説明は,付録を参照してください..

アルカリ溶液: 250 ml の蒸留水を測定シリンダーに取り,ビーカーに注ぎ,pH=9.18 の校正粉末のパケットを加える.粉末が完全に溶けるまで,ガラスの棒で均等に混ぜます.溶液に3〜5分待機します.値が安定した後,ディスプレイが9.18であるかどうかを確認します.そうでない場合は傾き校正が必要です.カリブレーション説明は,付録を参照してください..

品質保証

品質検査部門は標準化された検査手順を備えており,先進的な検出機器と機器を備えています.72時間の老化テストを行う製品の試験手順に厳格に準拠します安定性試験は 標準製品ではなく 工場です

受領者は,直接2パーセントの不具合率で商品を返却し,すべての費用は供給者に負担する.基準規格は,サプライヤーが提供する製品説明を指します..

貨物の量と運送のスピードを保証する.

サービスへのコミットメント

当社は,販売日から1年以内に地元の販売後サービスを提供しますが,不適切な使用による損傷は含まれません.修理または調整が必要な場合は,それを返してください.しかし,輸送コストは,傲慢でなければならない途中で破損した場合,会社は 無料で機器の損傷を修復します.


付録データ通信

1データの形式

Modbus通信のデフォルトデータフォーマットは: 9600, n, 8, 1 (ボードレート 9600bps, 1 スタートビット, 8 データビット, パリティなし, 1 ストップビット).
バウドレートなどのパラメータはカスタマイズできます.

2情報のフレーム形式

a) データ指示枠を読み取れ
06 03 xx xx xx xx xx xx
アドレス 機能 コード レジスタ アドレス レジスタの数 CRCチェック コード (最初に小バイト)
(b) データ応答フレームを読み取る
06 03 xx xx...... xx xx xx について
アドレス 機能 コード バイト 応答 データ CRC チェック コード (最初に低バイト)
c) データ命令フレームを書く
06 06 xx xx xx xx xx xx
アドレス 機能 コード 登録 アドレス データ 書き込み CRC チェック コード (最初に低バイト)
d) データレスポンスのフレーム (同じデータコマンドフレーム) を書く
06 06 xx xx xx xx xx xx
アドレス 機能 コード 登録 アドレス データ 書き込み CRC チェック コード (最初に低バイト)

3登録住所

注記:
a) レジスタタイプレジスタ開始アドレスで定義されたプロトコルに従ってModbusレジスタアドレス (16 hexは括弧で実際の開始アドレスレジスタを表します).
(b) センサーアドレスを変更するときは,返信コマンドのセンサーアドレスは変更された新しいアドレスです.
c) データを読み取るときに測定値を返すデータ定義:
20歳から30歳まで

2バイト測定 2バイト測定値スケール番号 2バイト温度値 2バイト温度スケール

データ型はデフォルトで:ダブルバイト整数,ハイバイト先;他の型は浮動点型としてオプションです.
4命令例

a) データ説明書を読む:
機能: 測定探査機のpHと温度を取得する.pHの単位はpH,温度の単位は°Cである.
要求枠: 06 03 00 00 00 04 45 BE
応答枠: 06 03 08 00 62 00 02 01 01 00 01 24 59

読み取りの例:

pH: 00 62 は,十六進数値の pH 値を示し, 00 02 は, pH 値が 2 であることを示します.
十進数位で 0.98 の十進数値に変換されます.
温度値: 01 01 は,十六進数値で読み取れる温度値を示し,00 01 は,
温度値は1桁の小数点で 25.7の小数点に変換されます.

(b) カリブレーション指示:

ゼロ校正
機能:電極のpHゼロ校正値を設定する.ゼロ値は6.86pH標準に基づいている.例は以下のとおりである.
要求枠: 06 06 10 00 00 00 8C BD
06 06 10 00 00 00 8C BD
傾き校正
機能:電極のpH傾斜校正値を設定します.傾斜校正は高点校正と低点校正に分け,高点でアルカリ溶液を測定します.酸性溶液を低点で測定する標準溶液がここに高くなります
点9.18pH,低4.00pHの標準溶液の校正基準,例として以下の通り:
高点標準溶液9.18 pH校正:
要求枠: 06 06 10 04 00 00 CD 7C
応答枠: 06 06 10 04 00 00 CD 7C
低標準溶液 4.00 pH カリブレーション:
要求枠: 06 06 10 02 00 00 2D 7D
応答フレーム: 06 06 10 02 00 00 2D 7D

c) デバイス ID アドレスを設定する:

役割:電極のMODBUSデバイスアドレスを設定する.
デバイスのアドレスを06から01に変更します.例は以下のとおりです.
要求枠: 06 06 20 02 00 01 E3 BD
06 06 20 02 00 01 E3 BD

5. 応答のエラー

センサーがホストコマンドを正しく実行しない場合は,次のフォーマット情報を返します.

a) CODE: 01 機能コードのエラー
03 誤ったデータ
b) COM: 受信した機能コード
