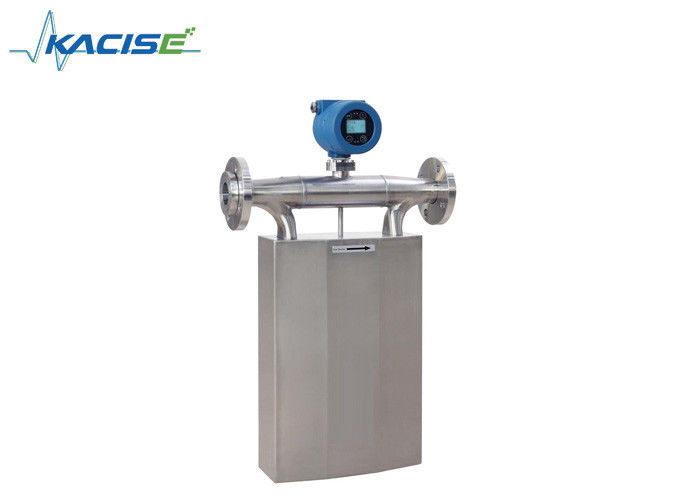

316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源

316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源

  • 316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源
  • 316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源
316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源
商品の詳細:
起源の場所: 中国
ブランド名: KACISE
証明: CE
モデル番号: KFM-MASS
お支払配送条件:
最小注文数量: 1 部分
価格: Negotiable
パッケージの詳細: 各単位に個々の箱があり、すべての箱は標準パッケージで詰まりますまたは顧客は利用できる要求します
受渡し時間: 5-8 の仕事日
支払条件: トン/ Tは、ウェスタンユニオン、マネーグラム
供給の能力: 1000個あたりの週
連絡先
詳細製品概要
精度: (± 0.2%) 耐圧防爆: 前dのib IICT5Gb
材質: 316L ステンレス鋼 出力: 0-10kHz、4 - 20mA
通信プロトコル: 485 電源: 24VDC
ハイライト:

coriolisはメートル流れます

,

coriolisのタイプ マス フローのメートル



マス フローは設置および操作解説書をメーターで計ります







1.Introduction
Kaciseのマス フローは特許を取られてメーターで計り、私達の会社によって成長して精密流れの測定のための一流のメートルは。それもそのはず、メートルは事実上あらゆるプロセス液体のために利用できる最も正確な測定を特別に低圧を表わしている間落ちます提供します。メートルは—追加設備、手動計算、または推定のための必要性のない…液体およびスラリーの直接マス フロー、体積流量、密度および温度の測定を提供します。
メートルは最も粗いオペレーティング環境の最高の性能のために設計されています。それらに可動部分および特別な土台または流れの調節の条件がありません。あらゆるメートルはあなたのあらゆる必要性を満たしてステンレス鋼のぬらされた部品およびいろいろプロセス関係と利用できます。
メートルは中華人民共和国のための危険な区域の承認を運びます。



2.product特徴
器械はCoriolis力の主義に基づき、圧力、温度、粘着性、または密度の転換、訂正または修正のないマス フローの直接および正確な測定を可能にします。(Kg/h、t/hまたはg/s)直接電子単位の背部の電子単位のパネルそして出力に表示されます。0-10kHz、4 - 20mAおよびRS485通信プロトコル。流量計に可動部分、広い範囲、正確さ(± 0.2%)、高圧、広い温度較差が、使用することができます高い粘着性(10000CP)および非ニュートン流量を測定するのにありません。油田、精製所、化学薬品、建築材料、食糧、薬、革、ペーパー、ペンキ、染料、核エネルギー、冶金学、大気および宇宙空間および他のセクターの器械の特徴は広く利用されています。流れセンサーの測定の管316Lのステンレス鋼またはカザフスタンCの合金は中型、よい耐食性と接触して材料、センサーの部品ありません。
速く、容易な、安定した信頼できる操作を使用して器械の取付けは、現在多くの器械、最も普及した新しい多くの流量計のほとんどの流量特性です。国民の標準の本質的に安全な耐圧防爆設計そして製造、前dのib IICT5Gbのための耐圧防爆印に従う器械。





3.Typical適用

316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 0



316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 1

4. 器械使用次元



器械使用次元デッサン







大規模な器械の次元 316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 2



単位:mm







モデル

溶接首フランジANSI B16.5





A





B





C





E





F





W





G





K





d





D

DN LB
KMF1 6c 100 150 670 510 740 858 1092 260 19.1 190.5 157.2 228.6
KMF-1-6CD 125 150 670 510 740 858 1092 260 22.4 215.9 185.7 254
KMF-1-6D 150 150 860 670 950 1130 1370 280 22.4 241.3 215.9 279.4



中型の器械の次元



モデル 中型の器械の次元 A B C E F W G K d D
DN PN (MPa)
KMF-1-3A 10 4.0 280 210 235 285 485 80 14 60 41 90





モデル langeGB-/T 9112-9124 - 2000年 A B C E F W G K d D
DN lb
KMF-1-3B 15 300 280 210 275 325 525 80 15.7 66.55 35 95.2
KMF-1-4 20 300 290 230 325 375 575 90 19 82.5 42.9 117.3
KMF-1-5A 25 300 410 300 440 500 696 120 19 88.9 50.8 123.9
KMF-1-5B 40 300 520 360 480 585 790 130 22.3 114.3 73.15 155.4
KMF-1-6A 50 150 550 370 548 670 875 153 19.1 120.7 91.9 152.4
KMF-1-6AB 65 150 560 440 600 715 936 200 19.1 139.7 104.6 177.8
KMF-1-6B 80 150 600 470 650 767 988 220 19.1 152.4 127 190.5



ミニチュア器械の出現次元



316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 3

単位:mm



モデル

引き継いで下さい

外径

PN (MPa) A B C E F W G
KMF-1-1-A 6 25 160 165 180 140 150 53 7
KMF-1-1-B 8 25 160 165 180 140 150 53 7
KMF-1-2-A 8 25 175 208 245 185 188 53 7



316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 4

マイクロ曲がる器械の出現のサイズ



単位:mm



モデル DN L H W H1
KMF-1-V-10 10 550 160 68 360
KMF-1-V-15 15 580 170 68 370
KMF-1-V-20 20 640 200 68 400
KMF-1-V-25 25 780 320 100 520
KMF-1-V-50 50 900 230 108 460
KMF-1-V-80 80 995 260 140 515
KMF-1-V-100 100 1300 350 150 605
KMF-1-V-150 150 1750 490 262 805
KMF-1-V-250 250 1920年 510 262 825



316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 5

送信機はサイズの寸法を測ります



単位:mm

  L L1 L2 L4 L5 L6 L7 L8 L9 H4
送信機 156 125 118 130 54 102 180 45.4 85 32



信号の出力および電源

316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 6

5. 設置方法





横の取付け正常



316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 7

液体の測定の状態のために適した、ガスがガス放電にあるかもしれないことを確認するため





横の取付け逆





316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 8

ガスの測定の状態のために適した、液体が凝縮物の排出であるかもしれないことを確認するため



バイパスの旗の取付け





316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 9

パイプラインからの液体の液体のためおよび高い粘着性、高温液体、およびrequirefrequent空けること



簡単な旗の取付け



316Lステンレス鋼のCoriolisのタイプ マス フローのメートル24VDCの電源 10

流出の状態のために適していて下さい、しかし流れメートルの出口のスロットル装置はスロットル装置がサイフォンの効果を作り出すかもしれなかったり影響を与えれば液体の測定になければ、非常に重要です


6.Instrument選択



コード:KMF-1-プロダクト流れメートルの選択ガイド
  コード DN/Measuringの範囲
  1A 直径:3mm、0-40kg/h
  1B 直径:6mm、0-100kg/h
  2A 直径:8mm、0-200kg/h
  3A 直径:10mm、0-5000kg/h
  3B 直径:15mm、0-1000kg/h
  4 直径:20mm、0-3000kg/h
  5A 直径:25mm、0-10th/h
  5B 直径:40mm、0-20th/h
  6A 直径:50mm、0-30th/h
  6AB 直径:65mm、0-50th/h
  6B 直径:80mm、0-100th/h
  6C 直径:100mm、0-150th/h
  6CD 直径:125mm、0-200th/h
  6D 直径:150mm、0-500th/h
  6E 直径:200mm、0-800th/h
  6F 直径:250mm、0-1000th/h
    送信機の出力をコードして下さい
    A 4-20mA (即時の流れか密度は任意です);0-10KHz (即時の流れのパルス信号);RS485 Modbus RTU;雄鹿
      送信機ハウジングをコードして下さい
      B アルミ合金の貝の配線の穴次元をダイカストで形造って下さい:M20*1.5
        圧力評価をコードして下さい
        16 1.6MPa
        40 4.0MPa
        XX 特別なカスタム化:カスタム化を頼むべきこの手紙を使用して圧力評価を知らせて下さい
          温度の評価をコードして下さい
          A -50~150℃
          B -50~250℃
          C -50~350℃
          D -200~150℃
            正確さのクラスをコードして下さい
            N 0.20%
            M 0.15%
            H 0.10%
              圧力リンクをコードして下さい
              F 標準のフランジGB/T 9123.1-2000 ANSIは首フランジANSI B16.5を溶接します
              W 健康のタイプ
              L 溶接の糸
              T カスタム化
                検査証明書・をコードして下さい
                F 工場標準:工場検定証
                I GB:第三者の証明の証明書
                  材料をコードして下さい
                  A 測定の管:316L
                  C 測定の管:Hastelloy
                  F 測定の管:内部の壁のスプレーPTFE (大口径のために)
                  T 特別なカスタム化:カスタム化を頼むべきこの手紙を使用して圧力評価を知らせて下さい
                    送信機をコードして下さい
                    A 統合されたタイプ
                    B (XX) ブラケットが付いている割れたタイプ(ケーブル長)、
                      耐圧防爆印をコードして下さい
                      A Exd II CT5 GB
KMF-1- 3b (0~800kg/h) A B 40 A N F F A B (10) A 典型的な順序情報
